1. 不銹鋼上(shang)的鎘層(ceng)
在321不銹鋼上鍍氰化鎘，鍍層厚度均勻，致密光亮。鎘不溶于堿，在稀硫酸與鹽酸中溶解很慢。在室溫干燥的空氣中幾乎不發生變化，在海洋性氣候和高溫大氣環境中，鎘層屬于陽極性鍍層，鎘的保護性能比鋅好。但鎘的污染危害性很大，價格昂貴，故一般較少采用。
2. 氰化(hua)鍍鎘溶(rong)液(ye)成分及工(gong)藝條(tiao)件(jian)
氧化(hua)鎘（CdO) 40~50g/L 、 磺化(hua)蓖麻(ma)油 2~12mL/L
氰化鈉（NaCN) 110~130g/L 、NaCN與Cd比 （3~4):1
氫氧化鈉（NaOH) 20~30g/L 、 溫度 25~35℃
硫酸鎳 1~1.5g/L 、 電(dian)流密(mi)度（DK) 2A/d㎡
三乙醇胺［N(C2H4OH)3] 20mL/L 、 陰極旋轉速率 120r/min
3. 磺化蓖麻油的制備
a. 磺化
稱取4份重的醫藥級蓖麻油(you)和1份重的化學(xue)純硫(liu)酸（d=1.84),在不(bu)斷攪拌(ban)下將硫(liu)酸緩慢地分批加人蓖麻油(you)中，反應(ying)為放熱反應(ying)并析出(chu)氣(qi)體，控制溫度不(bu)得(de)超(chao)過(guo)40℃,超(chao)過(guo)40℃應(ying)冷(leng)卻，再加硫(liu)酸，硫(liu)酸加完(wan)后(hou)如(ru)仍有氣(qi)體析出(chu)，應(ying)繼續攪拌(ban)2h,氣(qi)體冒完(wan)后(hou)，表明(ming)磺化完(wan)成，靜置24h。
b. 鹽析
加入10%氯化鈉溶液(ye)5份重(zhong)攪拌后在分(fen)液(ye)漏斗中靜置24h,將下(xia)層水(shui)分(fen)分(fen)離(li)除去，以(yi)便(bian)把反應中的副產物肥皂等(deng)清(qing)洗掉。鹽析過程可重(zhong)復(fu)進行2~3次。
c. 中和(he)
在攪拌下緩緩加入10%的氨水(shui)，使溶液呈(cheng)微堿(jian)性，放(fang)置24h,溶液應(ying)呈(cheng)淺褐色半(ban)透明狀態，即得磺化蓖(bi)麻油(you)。
4. 不銹鋼氰化鍍鎘工藝流(liu)程(cheng)
有(you)機溶劑除油→化(hua)(hua)學(xue)除油（氫氧化(hua)(hua)鈉(na)30g/L,磷酸(suan)(suan)三鈉(na)50g/L,碳酸(suan)(suan)鈉(na)30g/L,硅(gui)酸(suan)(suan)鈉(na)10g/L,溫(wen)(wen)度(du)80~90℃,時(shi)間(jian)30min)→水(shui)(shui)(shui)洗(xi)→浸蝕［鹽(yan)(yan)酸(suan)(suan)10%(體積(ji)分數(shu)），硝酸(suan)(suan)8%(體積(ji)分數(shu)），溫(wen)(wen)度(du)40℃,時(shi)間(jian)15s]→活化(hua)(hua)［鹽(yan)(yan)酸(suan)(suan)50%(體積(ji)分數(shu)），溫(wen)(wen)度(du)40℃,3min]→水(shui)(shui)(shui)洗(xi)→預(yu)鍍鎳［硫酸(suan)(suan)鎳250g/L,硫酸(suan)(suan)鎂30g/L,硼酸(suan)(suan)30g/L,氯(lv)化(hua)(hua)鈉(na)20g/L,十二烷基硫酸(suan)(suan)鈉(na)0.3g/L, pH2~3,溫(wen)(wen)度(du)25~45℃,電流密度(du)（DK)A/d㎡, 時(shi)間(jian)30~40min]→水(shui)(shui)(shui)洗(xi)→活化(hua)(hua)［硫酸(suan)(suan)20%(質量(liang)分數(shu)），氯(lv)化(hua)(hua)鈉(na)5%(質量(liang)分數(shu)），水(shui)(shui)(shui)75%,溫(wen)(wen)度(du)40℃,時(shi)間(jian)3min]→水(shui)(shui)(shui)洗(xi)→氰化(hua)(hua)鍍鎘→水(shui)(shui)(shui)洗(xi)→鈍化(hua)(hua)（鉻(ge)酐(gan)20g/L,硫酸(suan)(suan)4g/L,室溫(wen)(wen)，時(shi)間(jian)1~2min)→水(shui)(shui)(shui)洗(xi)→干(gan)燥。

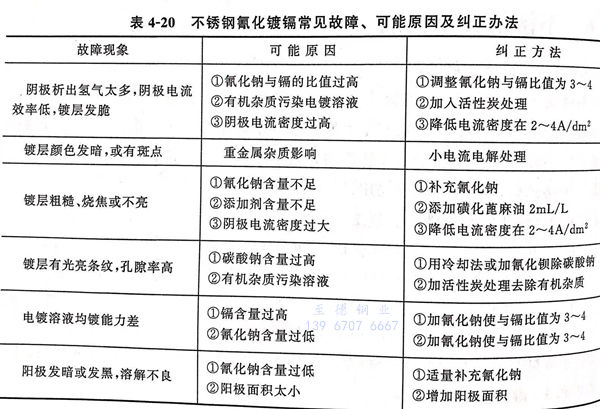

不銹鋼氰化鍍(du)鎘(ge)常見(jian)故障、可能原因及糾(jiu)正(zheng)方(fang)法(fa)見(jian)表4-20.
