1. 不銹鋼酸性鍍金(jin)配方
321不銹鋼經過陰極電解活化和高氯化物預鍍鎳對結合力取得較好的效果，鍍前處理良好的去油和充分的活化也是結合力良好的關鍵。陰極活化槽液在新配后要充分電解一段時間后才有良好的結合力。陰極活化用的陽極要用石墨板，防止鐵、銅、鎳等金屬雜質進入溶液，以免在陰極活化過程中沉積在陰極上，影響鍍層的結合力。為了提高金的光亮度，在鍍金前，在預鍍鎳后進行光亮鍍鎳。酸性鍍金溶液成分及工藝條件如下：
金［以氰化金鉀KAu(CN)2的形式加入］ 6~8g/L 、pH 5.2~5.8 、 溫度 20~30℃
檸檬酸氫二銨［（NH4)2HC6H5O7] 100~120g/L 、陰極電流密度（DK) 0.1~0.3A/d㎡
陽極 鍍鉑鈦網、石黑、不銹鋼 、 酒石酸銻鉀［KSb(C4H4O6)3] 0.15~0.25g/L
pH應經常測量。pH過(guo)(guo)高(gao)可(ke)加檸檬酸降(jiang)低，pH過(guo)(guo)低可(ke)加氨(an)水升高(gao)。pH過(guo)(guo)高(gao)過(guo)(guo)低使鍍(du)金層無光亮。
2. 不銹鋼酸性(xing)鍍金工藝(yi)流程
有機溶劑(ji)去(qu)油(you)（汽油(you)洗(xi)(xi)）→吹干（電吹風吹）→上(shang)掛具(ju)→化學去(qu)油(you)（磷酸(suan)三(san)鈉(na)30~40g/L,碳酸(suan)鈉(na)28~35g/L,溫(wen)度80~90℃,時(shi)間(jian)不少(shao)于20min,除盡油(you)為(wei)止）→熱(re)水(shui)(shui)(shui)洗(xi)(xi)→冷(leng)水(shui)(shui)(shui)洗(xi)(xi)→電解除油(you)（磷酸(suan)三(san)鈉(na)30~35g/L,碳酸(suan)鈉(na)30~35g/L,水(shui)(shui)(shui)玻璃2~4g/L,溫(wen)度70~80℃,電流(liu)密度3~6A/d㎡2,時(shi)間(jian)陰極(ji)2~4min,陽極(ji)1~1.5min)→熱(re)水(shui)(shui)(shui)洗(xi)(xi)→冷(leng)水(shui)(shui)(shui)洗(xi)(xi)→酸(suan)洗(xi)(xi)（鹽(yan)酸(suan)5%,室(shi)溫(wen)，5~105)→水(shui)(shui)(shui)洗(xi)(xi)→陰極(ji)電解活(huo)化（鹽(yan)酸(suan)50%,室(shi)溫(wen)，DK2~4A/dm,時(shi)間(jian)1~3min,陽極(ji)石(shi)墨套(tao)裝）→預鍍鎳(nie)(nie)（氯化鎳(nie)(nie)180~220g/L,鹽(yan)酸(suan)120~150g/L,室(shi)溫(wen)，DK3~6A/d㎡,時(shi)間(jian)2~4min,陽極(ji)鎳(nie)(nie)板，帶電入(ru)槽）→光亮鍍鎳(nie)(nie)（硫酸(suan)鎳(nie)(nie)250~300g/L,氯化鎳(nie)(nie)50~60g/L,硼酸(suan)40~45g/L,潤濕劑(ji)十二(er)烷基硫酸(suan)鈉(na)0.15g/L,糖精0.5~1g/L,光亮劑(ji)丁炔二(er)醇或BE 0.4~0.6g/L,溫(wen)度50~55℃,DK 2~4A/d㎡,時(shi)間(jian)5min)→鍍金（時(shi)間(jian)按(an)需要不少(shao)于10s)→回收(shou)兩次（蒸餾水(shui)(shui)(shui)）→水(shui)(shui)(shui)洗(xi)(xi)→熱(re)蒸餾水(shui)(shui)(shui)洗(xi)(xi)→干燥。
3. 鍍金層(ceng)結合力冷(leng)熱實驗
將不銹鋼制(zhi)件（如321不銹鋼表帶）鍍金后放(fang)入250℃烘(hong)箱中(zhong)加熱5min,隨即速(su)浸入冷水中(zhong)，目(mu)測(ce)鍍層(ceng)有無脫(tuo)皮起(qi)泡現象(xiang)。

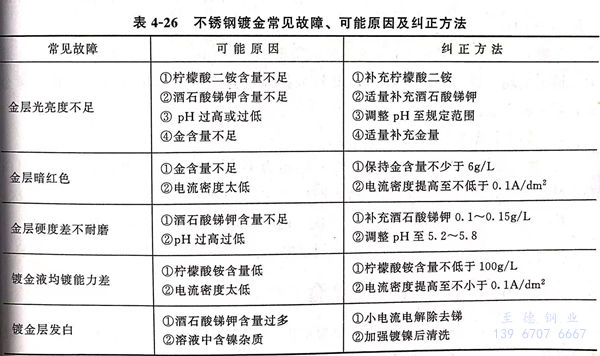

4. 不銹鋼鍍(du)金常見故障、可(ke)能原因及(ji)糾正方法見表(biao)4-26
