1. 誘導體的作用


 不銹鋼表面在施鍍前進行較好的預處理，但不銹鋼(gang)表面極易生成一層薄而透明的氧化物膜，不具有催化活性，因此，在其表面進行化學鍍比較困難。除了在鍍前進行預處理外，選擇合適的金屬作為施鍍時的誘導體也尤為重要。李寧在其所著的《化學鍍實用技術》一書中提到用鐵絲作為誘導體，但由于鐵絲在空氣中易生成鐵銹，影響施鍍效果，而王婷和魏曉偉提出以鋁絲或銅絲作為不銹鋼化學鍍鎳磷合金的誘導體，取得了較好的效果。


2. 在不同(tong)誘導(dao)體的作(zuo)用下(xia)Ni-P合金鍍層的結果(guo)


 在(zai)兩種誘(you)導體的作用下，控制(zhi)溫度為（80±2)℃，pH為4.9 ±0.2,施鍍時間(jian)為2小時。

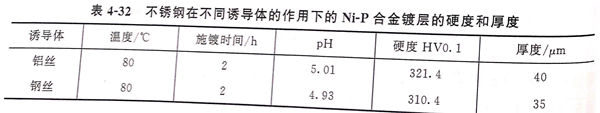

 a. 鍍層(ceng)厚(hou)度(du)和硬度(du)，結(jie)果見(jian)表4-32.


表 32.jpg


 由表4-32可知(zhi)，在(zai)鋁絲的作用下(xia)，Ni-P 鍍層較(jiao)厚，硬度較(jiao)高。


 b. 鍍層(ceng)的形貌


 從(cong)表(biao)4-32中可以看出，在(zai)(zai)鋁(lv)(lv)絲(si)作(zuo)用下的(de)(de)鍍(du)層(ceng)較(jiao)厚，這是因為(wei)鋁(lv)(lv)在(zai)(zai)鍍(du)液(ye)中很活(huo)潑，與鎳(nie)發(fa)(fa)生置(zhi)換反(fan)應，在(zai)(zai)基體表(biao)面(mian)出現(xian)鎳(nie)核(he)沉積，使(shi)不銹鋼(gang)具(ju)備催化(hua)活(huo)性(xing)(xing)。通過觀(guan)察鍍(du)層(ceng)的(de)(de)截面(mian)形貌，發(fa)(fa)現(xian)組織疏(shu)松，Ni-P顆粒(li)大小也有(you)(you)(you)些不均(jun)勻且粗糙(cao)。而銅在(zai)(zai)施鍍(du)時(shi)不具(ju)備催化(hua)活(huo)性(xing)(xing)，也沒(mei)有(you)(you)(you)鎳(nie)活(huo)潑，但在(zai)(zai)實驗中由于(yu)對鍍(du)液(ye)PH的(de)(de)調節，使(shi)銅具(ju)有(you)(you)(you)適中的(de)(de)自催化(hua)活(huo)性(xing)(xing)，可作(zuo)為(wei)不銹鋼(gang)的(de)(de)誘(you)(you)導體，觸發(fa)(fa)鍍(du)液(ye)發(fa)(fa)生氧化(hua)還原反(fan)應，但其反(fan)應速(su)率較(jiao)鋁(lv)(lv)小，通過觀(guan)察可知，形核(he)率保持穩定，所得鍍(du)層(ceng)均(jun)勻致密，孔隙率小，但厚度(du)沒(mei)有(you)(you)(you)在(zai)(zai)鋁(lv)(lv)絲(si)誘(you)(you)導的(de)(de)作(zuo)用下大，硬度(du)也不高，鍍(du)層(ceng)表(biao)面(mian)不存在(zai)(zai)大顆粒(li)狀的(de)(de)Ni-P合金。


 兩種誘導體作用下的(de)鍍(du)層表(biao)(biao)面(mian)都較平整，且具有金屬光(guang)澤。鋁(lv)絲(si)(si)作用下的(de)鍍(du)層表(biao)(biao)面(mian)光(guang)亮(liang)白色，與未施(shi)鍍(du)的(de)不銹鋼表(biao)(biao)面(mian)相似，硬度與耐蝕(shi)性優于不銹鋼。銅絲(si)(si)作用下的(de)鍍(du)層表(biao)(biao)面(mian)略發(fa)黃(huang)。


c. 鍍(du)層的耐磨(mo)性檢(jian)測

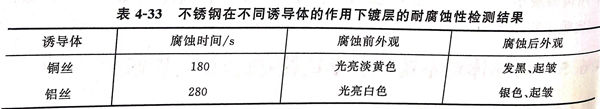

腐(fu)蝕介質為68%濃硝酸(suan)，鍍層的耐腐(fu)蝕性檢測結果  見表4-33 。


表 33.jpg


 由表4-33可見，鋁(lv)絲(si)誘導下所得鍍層(ceng)的(de)耐(nai)蝕時間稍(shao)長(chang)。由于(yu)其沉(chen)積速(su)率(lv)較(jiao)快，厚度增加也較(jiao)快，孔隙(xi)率(lv)越(yue)小，（當鍍層(ceng)厚度大于(yu)15μm,基本無(wu)孔），因此，鋁(lv)絲(si)比銅絲(si)作(zuo)用下的(de)耐(nai)蝕性好。


 由此可以認為，鋁絲、銅(tong)絲作(zuo)(zuo)(zuo)為誘導體，都能獲得表(biao)面(mian)光(guang)潔的Ni-P合金鍍(du)層，且硬(ying)(ying)度均優(you)于不(bu)銹鋼(gang)本(ben)體。而(er)鋁絲作(zuo)(zuo)(zuo)用所得Ni-P-合金鍍(du)層較銅(tong)絲作(zuo)(zuo)(zuo)用的膜(mo)層厚度大，硬(ying)(ying)度高，耐蝕性好。
