不銹鋼化學著黑色膜性能測試流程如下：


1. 測試(shi)方法


 a. 結(jie)合力


  用紙巾、濾(lv)紙或脫脂棉擦拭(shi)，除去表面油污，直到(dao)擦干凈為止，然后(hou)用濾(lv)紙用中等力度來回擦拭(shi)，直到(dao)出現灰白色為止，記下(xia)擦拭(shi)次數。


 b. 耐腐蝕性實驗


   ①. 硫(liu)酸銅(tong)(tong)點滴(di)實驗： 用3%的硫(liu)酸銅(tong)(tong)點滴(di)，觀察出(chu)現淺棕(zong)色的時(shi)間。


   ②. 三氯(lv)化鐵實驗： 用10%三氯(lv)化鐵點滴，觀(guan)察出(chu)現小孔的時間。


 c. 孔(kong)隙率


  采(cai)用貼濾紙(zhi)法測定。將檢測試(shi)劑浸于單位(wei)面積濾紙(zhi)上(shang)，將濾紙(zhi)緊貼在(zai)被(bei)測發黑膜（未浸油）表面上(shang)，10min統(tong)計(ji)濾紙(zhi)上(shang)藍色斑點的數目。檢測試(shi)劑為鐵氰化(hua)鉀(jia)10g/L,氯化(hua)銨60g/L。



2. 檢(jian)測結果

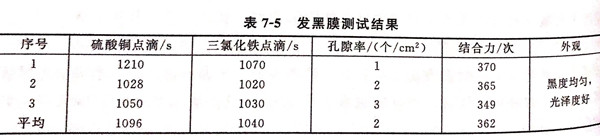

 檢測(ce)結(jie)果(guo)見表(biao)7-5發黑膜測(ce)試結(jie)果(guo)。

表 5.jpg


 從表7-5可見，膜(mo)層黑度均勻，光澤度好(hao)，與基體之間(jian)的(de)結(jie)合力良好(hao)，孔(kong)隙率很(hen)小(xiao)，耐蝕(shi)性(xing)很(hen)好(hao)。


3.  膜層AFM圖觀察(cha)


 應用掃(sao)描探針顯微鏡(jing)觀察發(fa)黑膜(mo)層表(biao)面形貌(mao)：發(fa)黑膜(mo)表(biao)面比較均勻且平(ping)整(zheng)，微觀不(bu)平(ping)整(zheng)度約(yue)為20nm,呈胞(bao)狀(zhuang)沉積(ji)而成，胞(bao)的表(biao)面不(bu)光滑，其大小(xiao)約(yue)為0.5μm,決定了膜(mo)層具(ju)有良(liang)好(hao)的耐蝕性能。胞(bao)與胞(bao)之間有線條狀(zhuang)凹槽，是其性能不(bu)夠完善的原因(yin)。
