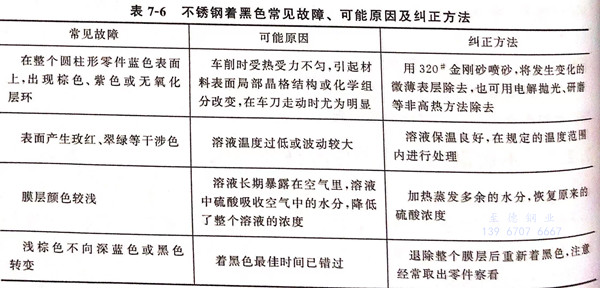

不銹鋼化學著黑色(se)常見(jian)故障、可(ke)能(neng)原因及糾正方法見(jian)表(biao) 7-6

不銹鋼(gang)化學(xue)著黑色廢液再生利用主要有以下幾點

1. 再生方法原(yuan)理(li)

 將已失去氧化能力的化學著黑色溶液稀釋5~10倍，使其所含結晶固體溶解，對稀釋液進行化學分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時三價鉻（Cr₂O₃)的含量也往往有30~40g/L之多。這種三價鉻的嚴重超量是使發黑液失去發黑能力的癥結所在，要恢復溶液的發黑能力，關鍵是除去過量的三價鉻，其他雜質，如鐵、鎳等的含量相對來看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價鉻的方法采取高錳酸鉀氧化法，使三價鉻氧化為六價鉻的重鉻酸鉀。其反應式如下：

  Cr₂(SO₄)₃+2KMnO₄+5H₂O = 2MnO(OH)₂↓+K₂Cr₂O₇+3H₂SO₄

 在上式中，無可溶性副產物產生，引人的高錳酸鉀（KMnO₄)被還原成亞錳酸［MnO(OH)₂],系棕黑色沉淀物，溶解度極低，很容易過濾除去。反應前三價鉻在溶液中呈硫酸鉻［Cr₂(SO₄)₃]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr₂O₃計）。反應后轉變為重鉻酸鉀，并產生硫酸，均是溶液有效成分。

2. 著黑液再生(sheng)步(bu)驟(zou)

 將稀釋的(de)廢(fei)液加熱至80~90℃,然后(hou)加入計算量(liang)好的(de)熱的(de)濃的(de)高(gao)錳酸(suan)鉀(jia)溶液至廢(fei)液中，充分(fen)攪(jiao)拌并煮沸0.5~1小時(shi)，使(shi)之充分(fen)反應，然后(hou)冷卻靜置1~2晝夜，過(guo)濾除去亞(ya)錳酸(suan)沉(chen)淀。取清液進行(xing)化學分(fen)析(xi)，再濃縮再生液，可使(shi)再生重鉻(ge)酸(suan)鉀(jia)達到標(biao)準(zhun)含(han)量(liang)，再補(bu)充硫酸(suan)至標(biao)準(zhun)含(han)量(liang)，即可試生產(chan)。

3. 再生(sheng)效(xiao)果

 經過再生的(de)溶液，硫酸和重鉻(ge)酸鉀(jia)均(jun)達標后(hou)，經試驗，除氧化時間比(bi)過去(qu)稍長外，零件發黑(hei)的(de)黑(hei)度與新液十(shi)分接近。這證明著(zhu)色溶液已(yi)基本恢復了(le)著(zhu)黑(hei)色的(de)能力，可以(yi)投入應用。
