不銹鋼(gang)著色(se)方法大致有以下4種類(lei)別。


1. 化學(xue)處理法


 ①. 高溫著色(se)法


  早被人們知曉，一是采用回火法，在空氣中在一定的高溫下使不銹鋼表面氧化為金黃色。二是在重鉻酸鹽的熔融浴中氧化得到黑色膜。如在重鉻酸鈉（Na2Cr2O7)或重鉻酸鈉和重鉻酸鉀（K2Cr2O7)各1份的混合物中，在溫度320℃開始熔融，在400℃時放出氧氣而分解。新生的氧原子活性強，不銹鋼浸入后表面被氧化成黑色無光但牢固的膜層。操作溫度為450~500℃,時間為20~30分鐘。


 ②. 低溫(wen)著色法。


  可分為化(hua)學著色(se)法(fa)(fa)(fa)和(he)電化(hua)學著色(se)法(fa)(fa)(fa)。化(hua)學著色(se)法(fa)(fa)(fa)又有堿性(xing)化(hua)學著色(se)法(fa)(fa)(fa)和(he)酸性(xing)化(hua)學著色(se)法(fa)(fa)(fa)。

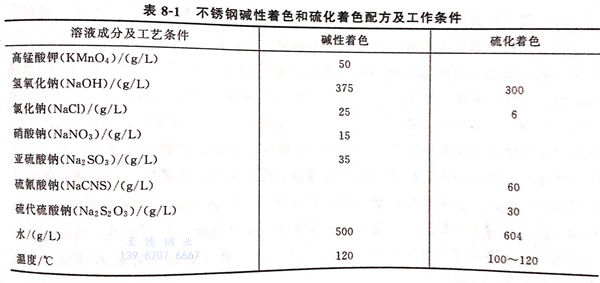

  堿性化(hua)學著(zhu)(zhu)色(se)法是將(jiang)不銹鋼在含有氫氧化(hua)鈉(na)和氧化(hua)劑與還(huan)原劑的水溶液中進行(xing)著(zhu)(zhu)色(se)。著(zhu)(zhu)色(se)前(qian)不銹鋼表面的氧化(hua)膜不必除去(qu)，在自然生長的氧化(hua)膜上面再生長氧化(hua)膜。隨著(zhu)(zhu)氧化(hua)膜的增厚(hou)，表面顏色(se)發生變化(hua)，由黃色(se)→黃褐色(se)→藍色(se)→深(shen)藏青色(se)。工(gong)藝配方及工(gong)作條件見表8-1。


表 1.jpg


  另一個堿性化(hua)(hua)(hua)學法(fa)是硫化(hua)(hua)(hua)法(fa)，不銹鋼表(biao)面經(jing)過活化(hua)(hua)(hua)后(hou)，再(zai)浸(jin)入含有(you)氫氧化(hua)(hua)(hua)鈉和硫化(hua)(hua)(hua)物的溶液中(zhong)硫化(hua)(hua)(hua)生成黑色、美觀(guan)的硫化(hua)(hua)(hua)膜，但耐蝕差(cha)，需涂罩光涂料(liao)。工藝配方及工作條件見表(biao)8-1。


  酸(suan)(suan)性(xing)化學(xue)著(zhu)色(se)法(fa)的(de)工藝基本上(shang)還是在著(zhu)名的(de)因科(ke)法(fa)的(de)基礎上(shang)進(jin)行(xing)了一些改進(jin)。著(zhu)色(se)基礎液(ye)為鉻酸(suan)(suan)和硫酸(suan)(suan)。酸(suan)(suan)性(xing)化學(xue)著(zhu)色(se)法(fa)將在本章中詳述(shu)。


  近年來，電化(hua)學著色(se)法(fa)(fa)的工(gong)(gong)作開展得較(jiao)多，按(an)施加(jia)電信(xin)號的方法(fa)(fa)又可分(fen)為電流法(fa)(fa)和電位法(fa)(fa)。電化(hua)學著色(se)法(fa)(fa)的優點就(jiu)是顏色(se)的可控性及重現(xian)性都很好，受不銹鋼表面狀(zhuang)況的影響較(jiao)小(xiao)，而且處(chu)理溫度(du)較(jiao)低，有些工(gong)(gong)藝可以(yi)在室溫下進(jin)行，污染程度(du)較(jiao)輕。



2. 有機(ji)物涂(tu)覆(fu)著色法


  在(zai)不(bu)(bu)(bu)銹(xiu)鋼(gang)上進行涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)著(zhu)色的(de)(de)(de)(de)方法(fa)，是(shi)使用(yong)透明或不(bu)(bu)(bu)透明著(zhu)色涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)在(zai)不(bu)(bu)(bu)銹(xiu)鋼(gang)上。過(guo)去(qu)由(you)于(yu)鋼(gang)板(ban)(ban)(ban)與(yu)(yu)涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)的(de)(de)(de)(de)密(mi)著(zhu)性不(bu)(bu)(bu)好而(er)使其在(zai)用(yong)途上受到限制。直(zhi)至20世紀(ji)80年(nian)代，隨著(zhu)涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)技術的(de)(de)(de)(de)提(ti)高，卷板(ban)(ban)(ban)的(de)(de)(de)(de)涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)已成(cheng)為可(ke)能，因而(er)，涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)銹(xiu)鋼(gang)板(ban)(ban)(ban)和著(zhu)色鍍鋅鐵板(ban)(ban)(ban)、彩色鋁(lv)合(he)金板(ban)(ban)(ban)一(yi)樣，在(zai)建筑材料(liao)(liao)等(deng)方面(mian)得到廣泛(fan)應用(yong)。涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)銹(xiu)鋼(gang)板(ban)(ban)(ban)的(de)(de)(de)(de)重要(yao)(yao)因素(su)有不(bu)(bu)(bu)銹(xiu)鋼(gang)原板(ban)(ban)(ban)的(de)(de)(de)(de)選擇，確保(bao)密(mi)著(zhu)性的(de)(de)(de)(de)前處理方法(fa)，耐(nai)蝕性高的(de)(de)(de)(de)涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)的(de)(de)(de)(de)選擇，以(yi)及涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)的(de)(de)(de)(de)正(zheng)確涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)和烘烤。用(yong)作(zuo)屋頂(ding)板(ban)(ban)(ban)應采用(yong)SUS304不(bu)(bu)(bu)銹(xiu)鋼(gang)及SUS430不(bu)(bu)(bu)銹(xiu)鋼(gang)，用(yong)于(yu)涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)有較長(chang)壽(shou)命的(de)(de)(de)(de)硅(gui)改性聚酯樹脂，或丙(bing)烯酸樹脂與(yu)(yu)環(huan)氧樹脂共用(yong)涂(tu)(tu)(tu)(tu)(tu)(tu)料(liao)(liao)，具有室外耐(nai)候性，即具有保(bao)光(guang)、保(bao)色和耐(nai)水點(dian)腐蝕等(deng)特點(dian)。1981年(nian)，日本制定了涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)銹(xiu)鋼(gang)質量標準：JISG 3302.標準規(gui)定，要(yao)(yao)按(an)鹽霧實(shi)驗(yan)法(fa)實(shi)驗(yan)，這是(shi)檢(jian)驗(yan)涂(tu)(tu)(tu)(tu)(tu)(tu)層起(qi)泡、剝落和原板(ban)(ban)(ban)銹(xiu)蝕的(de)(de)(de)(de)加(jia)速(su)實(shi)驗(yan)法(fa)。應經過(guo)1000小(xiao)時實(shi)驗(yan)后幾乎沒(mei)有起(qi)泡。大多數在(zai)市場出(chu)售(shou)的(de)(de)(de)(de)產品，是(shi)經過(guo)2000h的(de)(de)(de)(de)實(shi)驗(yan)也沒(mei)有發生起(qi)泡的(de)(de)(de)(de)異常現象，顯示出(chu)其優良的(de)(de)(de)(de)耐(nai)蝕性能。涂(tu)(tu)(tu)(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)銹(xiu)鋼(gang)留有容易焊接的(de)(de)(de)(de)不(bu)(bu)(bu)涂(tu)(tu)(tu)(tu)(tu)(tu)部分。



3. 不銹鋼上(shang)搪瓷(ci)或景泰藍(lan)著色法


  不銹鋼(gang)上搪瓷或景泰(tai)藍(lan)能(neng)生產與(yu)玻(bo)璃相(xiang)似的平(ping)滑光澤的有圖(tu)樣花紋的彩色硬質表面，但(dan)涂層與(yu)不銹鋼(gang)的密(mi)著性問(wen)題，需(xu)要高度的技術水平(ping)才(cai)能(neng)解決。所以主要是用于工(gong)藝品。



4. 鍍有色金(jin)屬著(zhu)色法


  在(zai)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)上(shang)(shang)鍍(du)覆有(you)色(se)金(jin)屬，如鍍(du)金(jin)、鍍(du)黑(hei)鉻、鍍(du)銅(tong)(tong)(tong)(tong)等方(fang)法著色(se)，特別(bie)是(shi)(shi)連續鍍(du)銅(tong)(tong)(tong)(tong)，已在(zai)工業上(shang)(shang)得到(dao)應用(yong)(yong)，在(zai)建筑(zhu)材(cai)料上(shang)(shang)的(de)(de)(de)(de)(de)應用(yong)(yong)更(geng)廣。不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)耐蝕性(xing)、良好的(de)(de)(de)(de)(de)機械強(qiang)度，再加上(shang)(shang)銅(tong)(tong)(tong)(tong)的(de)(de)(de)(de)(de)色(se)彩(cai)是(shi)(shi)建筑(zhu)屋頂材(cai)料的(de)(de)(de)(de)(de)最(zui)高級(ji)材(cai)料，因(yin)而促進了(le)(le)鍍(du)銅(tong)(tong)(tong)(tong)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)板的(de)(de)(de)(de)(de)開發。使(shi)用(yong)(yong)的(de)(de)(de)(de)(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)為SUS304材(cai)料，使(shi)用(yong)(yong)前需經過軟(ruan)化處理(li)的(de)(de)(de)(de)(de)軟(ruan)質材(cai)料。鍍(du)銅(tong)(tong)(tong)(tong)時防止產(chan)生鈍化膜導致結(jie)合力不(bu)良，為了(le)(le)徹底活化，要在(zai)含有(you)鹽酸和(he)鎳(nie)鹽的(de)(de)(de)(de)(de)鍍(du)液中沖擊電(dian)鍍(du)一(yi)層(ceng)鎳(nie)層(ceng)，鍍(du)銅(tong)(tong)(tong)(tong)層(ceng)以鎳(nie)層(ceng)為媒介，緊密附著于不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)上(shang)(shang)，其(qi)結(jie)合力足以承(cheng)受各種(zhong)成型加工的(de)(de)(de)(de)(de)作用(yong)(yong)力。不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)基(ji)體和(he)鍍(du)層(ceng)銅(tong)(tong)(tong)(tong)都有(you)良好的(de)(de)(de)(de)(de)耐蝕性(xing)，兩(liang)者(zhe)的(de)(de)(de)(de)(de)電(dian)位(wei)幾乎相(xiang)等，不(bu)用(yong)(yong)擔(dan)心產(chan)生異種(zhong)金(jin)屬接觸時的(de)(de)(de)(de)(de)電(dian)流腐蝕。鍍(du)銅(tong)(tong)(tong)(tong)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)板在(zai)大(da)氣暴露中，表面銅(tong)(tong)(tong)(tong)鍍(du)層(ceng)被氧化而呈(cheng)現銅(tong)(tong)(tong)(tong)的(de)(de)(de)(de)(de)特有(you)色(se)調，可能會產(chan)生一(yi)些(xie)綠銹(xiu)(xiu)，其(qi)損耗厚(hou)度每年不(bu)超過1μm.鍍(du)銅(tong)(tong)(tong)(tong)層(ceng)還可以有(you)效地(di)克服不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)上(shang)(shang)因(yin)素離子(zi)而產(chan)生的(de)(de)(de)(de)(de)孔蝕。
