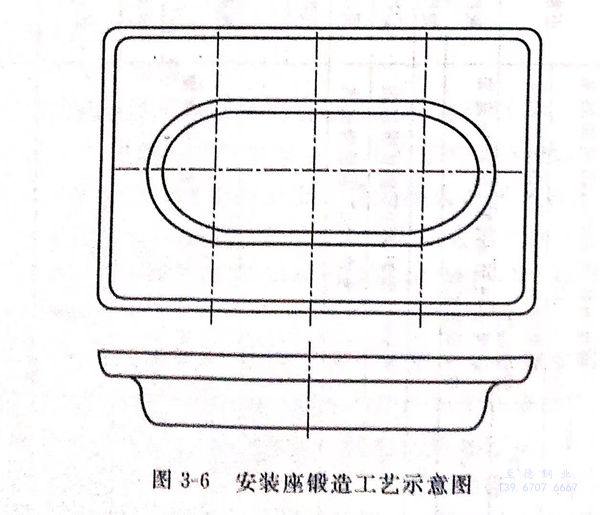

以鉻-鎳奧氏體不銹鋼亞洲歐美色綜合一區二區在線:06Cr18Ni11Ti安裝(zhuang)座鍛造工(gong)藝(yi)為例（見圖(tu)3-6),其(qi)工(gong)藝(yi)流程：下料→檢(jian)查(cha)→打磨→加(jia)熱(re)→模鍛→加(jia)熱(re)→校正→熱(re)處理(li)→腐蝕(shi)→終(zhong)檢(jian)。


圖 6.jpg


下(xia)料：可以用(yong)鋸(ju)床鋸(ju)切(qie)、砂輪切(qie)割機(ji)切(qie)割或車床車切(qie)，尺(chi)寸為Φ26x64mm,并要將(jiang)毛刺和(he)尖角打磨掉。


檢查：檢查表面缺陷。


打磨：清除表面(mian)缺陷(xian)及毛(mao)刺。


加熱：加熱溫度為1100~1200℃,加熱時間為10~25min,裝(zhuang)爐數量少于60件。


模鍛：選(xuan)用(yong)1噸模(mo)鍛錘，終鍛溫(wen)度900℃.


校(xiao)正：在(zai)1噸模鍛錘上利用(yong)終鍛型(xing)槽校正。


熱(re)處理：根據鋼種確(que)定熱處理制度，進行熱處理。


表面(mian)清(qing)理：根據要求(qiu)，對鍛件(jian)的(de)表(biao)面進行必(bi)要的(de)清理，如噴丸、酸洗(xi)、拋光等。


終檢：100%檢查外(wai)表面。
