塑料管包括聚(ju)乙(yi)烯管、聚(ju)丙烯管、聚(ju)氯乙(yi)烯管等。這些管材質軟，在(zai)200℃左(zuo)右即產生塑性變形或能熔化，因此加(jia)工(gong)十分方便(bian)。

1. 塑料管的切割與彎曲

  使用(yong)細牙手鋸或(huo)木(mu)工圓鋸進行切割，公稱直徑DN≤200mm的(de)彎(wan)(wan)管，有成品彎(wan)(wan)頭供應，一般為彎(wan)(wan)曲(qu)半徑很小的(de)急(ji)彎(wan)(wan)彎(wan)(wan)頭。需要制作時可采用熱彎(wan)(wan)，彎(wan)(wan)曲(qu)半徑R=（3.5~4)DN.塑料管熱彎(wan)(wan)工藝(yi)與彎(wan)(wan)鋼管的(de)不同在(zai)于：

   ①. 不(bu)論管徑(jing)大小，一律填細砂。

   ②. 加(jia)熱溫度(du)為130℃~150℃,在(zai)蒸(zheng)汽加(jia)熱箱(xiang)或電(dian)加(jia)熱箱(xiang)內進行。

   ③. 用木(mu)材制作(zuo)彎管(guan)(guan)模具(ju)，木(mu)塊的高度稍高于(yu)管(guan)(guan)子(zi)(zi)半徑。管(guan)(guan)子(zi)(zi)加(jia)熱至要求(qiu)溫度迅速從加(jia)熱箱(xiang)內取出，放人彎管(guan)(guan)模具(ju)內，因(yin)管(guan)(guan)材已成塑(su)性，用力很小(xiao)，用澆冷(leng)水方(fang)法(fa)使(shi)其冷(leng)卻定(ding)型，然后(hou)取出砂子(zi)(zi)，并(bing)繼續進(jin)行(xing)水冷(leng)。管(guan)(guan)子(zi)(zi)冷(leng)卻后(hou)要有(you)1°~2°的回彈，因(yin)此制作(zuo)模具(ju)時(shi)把彎曲角度加(jia)大(da)1°~2°。

2. 塑料管的連接

  塑(su)料管(guan)的(de)(de)連(lian)接(jie)(jie)(jie)(jie)方(fang)法可(ke)(ke)根據(ju)管(guan)材、工作條件(jian)、管(guan)道敷設條件(jian)而定。壁厚(hou)大于(yu)(yu)4mm,DN≥50mm的(de)(de)塑(su)料管(guan)均可(ke)(ke)采(cai)用對口(kou)接(jie)(jie)(jie)(jie)觸焊(han)；壁厚(hou)小于(yu)(yu)4mm,DN≤150mm的(de)(de)承(cheng)壓管(guan)可(ke)(ke)采(cai)用套管(guan)或承(cheng)口(kou)連(lian)接(jie)(jie)(jie)(jie)；非承(cheng)壓的(de)(de)管(guan)子可(ke)(ke)采(cai)用承(cheng)口(kou)粘結、加橡膠圈的(de)(de)承(cheng)口(kou)連(lian)接(jie)(jie)(jie)(jie)；與(yu)閥件(jian)、金(jin)屬部件(jian)或管(guan)道相連(lian)接(jie)(jie)(jie)(jie)，且(qie)壓力低于(yu)(yu)2MPa時(shi)，可(ke)(ke)采(cai)用卷邊法蘭連(lian)接(jie)(jie)(jie)(jie)或平(ping)焊(han)法蘭連(lian)接(jie)(jie)(jie)(jie)。

  塑料(liao)管的(de)對口焊(han)(han)接有對口接觸焊(han)(han)和熱空氣焊(han)(han)兩種方(fang)法。

   ①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。

   ②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。

  承(cheng)插口(kou)連接的程序(xu)是先(xian)進(jin)行(xing)試插，檢(jian)查承(cheng)插口(kou)長度(du)及(ji)間(jian)隙，長度(du)以管子公稱直徑的1倍(bei)～1.5倍(bei)為(wei)宜，間(jian)隙應(ying)不大于0.3mm,然(ran)后用酒精將承(cheng)口(kou)內(nei)壁(bi)、插管外壁(bi)擦(ca)洗(xi)干凈(jing)，并均(jun)勻涂上一層膠(jiao)黏劑，即時插入(ru)，保持擠壓2min~3min,擦(ca)凈(jing)接口(kou)外擠出(chu)的膠(jiao)黏劑，固化后在(zai)承(cheng)口(kou)外端可再行(xing)焊接，以增加連接強度(du)。膠(jiao)黏劑可采用過氯乙(yi)烯樹脂與(yu)二氯乙(yi)烷（或丙酮(tong)）重量比1:4的調和物，該調和物稱為(wei)過氯乙(yi)烯膠(jiao)黏劑，也可采用市場上供應(ying)的多種膠(jiao)黏劑。

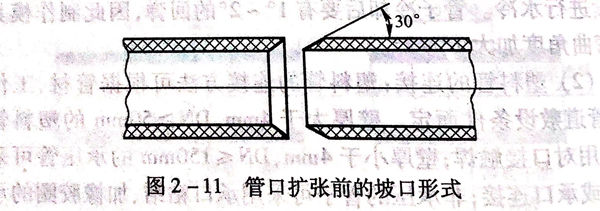

  如(ru)(ru)塑料管沒有(you)承口(kou)(kou)，還要自行加(jia)工(gong)制作(zuo)。方法是在擴張(zhang)管端采用蒸汽(qi)加(jia)熱(re)或用甘油加(jia)熱(re)鍋加(jia)熱(re)，加(jia)熱(re)長度為(wei)管子直徑的1倍～1.5倍，加(jia)熱(re)溫(wen)度為(wei)130℃~150℃.此時(shi)可將(jiang)插口(kou)(kou)的管子插入已(yi)加(jia)熱(re)的管端，使(shi)其擴大(da)為(wei)承口(kou)(kou)。也可用金屬擴口(kou)(kou)模具(ju)擴張(zhang)。為(wei)了(le)使(shi)插人管能順利(li)地插入承口(kou)(kou)，可在擴張(zhang)管端及插人管端先(xian)做成30°的斜口(kou)(kou)，如(ru)(ru)圖2-11所示。

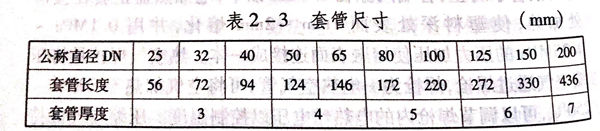

  套(tao)(tao)管(guan)(guan)(guan)連接是先將管(guan)(guan)(guan)子對焊起來(lai)，并把焊縫鏟平，再(zai)在接頭(tou)上加套(tao)(tao)管(guan)(guan)(guan)。套(tao)(tao)管(guan)(guan)(guan)可用塑料板加熱卷(juan)制而成(cheng)，套(tao)(tao)管(guan)(guan)(guan)與(yu)(yu)連接管(guan)(guan)(guan)之間涂上膠黏劑，套(tao)(tao)管(guan)(guan)(guan)的接口、套(tao)(tao)管(guan)(guan)(guan)兩(liang)端與(yu)(yu)連接管(guan)(guan)(guan)還可焊接起來(lai)，增(zeng)加強度，套(tao)(tao)管(guan)(guan)(guan)尺寸見表2-3。

  法(fa)蘭(lan)連接是采(cai)用鋼制法(fa)蘭(lan)時(shi)，先(xian)將法(fa)蘭(lan)套入(ru)管(guan)(guan)內(nei)，然后加熱管(guan)(guan)進(jin)行(xing)翻邊；采(cai)用塑(su)料板材制成的法(fa)蘭(lan)可與塑(su)料管(guan)(guan)進(jin)行(xing)焊接。此(ci)時(shi)塑(su)料法(fa)蘭(lan)應(ying)在(zai)內(nei)徑兩面車出45°坡口，兩面都應(ying)與管(guan)(guan)子焊接。緊固法(fa)蘭(lan)時(shi)應(ying)把密封墊墊好，并在(zai)螺栓兩端(duan)加墊圈(quan)。

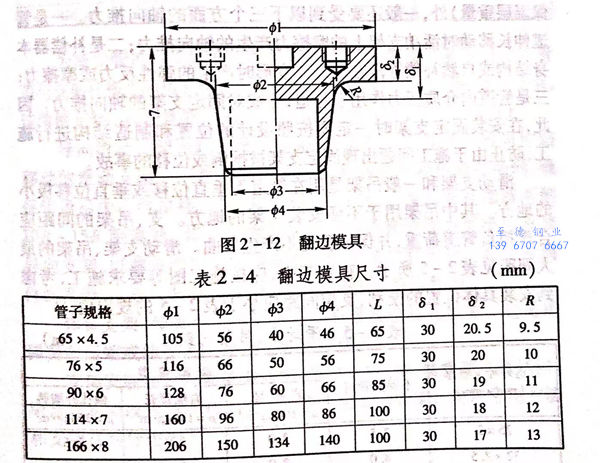

  塑料管(guan)管(guan)端(duan)翻(fan)(fan)邊(bian)的工(gong)藝是(shi)將要翻(fan)(fan)邊(bian)的管(guan)端(duan)加熱(re)至140℃~150℃,套(tao)上鋼(gang)法蘭，推入翻(fan)(fan)邊(bian)模(mo)具。翻(fan)(fan)邊(bian)模(mo)具為鋼(gang)質，如圖(tu)2-12所示，尺寸如表(biao)2-4所列。翻(fan)(fan)邊(bian)模(mo)具推人(ren)前先加熱(re)至80℃~100℃,不使管(guan)端(duan)冷卻，推入后均勻地使管(guan)口翻(fan)(fan)成垂直于管(guan)子軸線的翻(fan)(fan)邊(bian)。翻(fan)(fan)邊(bian)后不得有裂紋(wen)和皺折(zhe)等缺陷。
