狄賽爾穿孔機與一般輥式斜軋穿孔機的區別在于它裝設了旋轉的導盤,這種穿孔機的軋輥配置如圖8-1所示。狄賽爾穿孔機軋輥的安裝和工作情況與一般的輥式穿孔機一樣,穿孔機上的導盤與一般導輥的作用一樣,可以將工件支持在軋輥之間所需要的位置,此外,導盤還可引導工件,使之沿軋制中心線前進。


圖 8-1.jpg

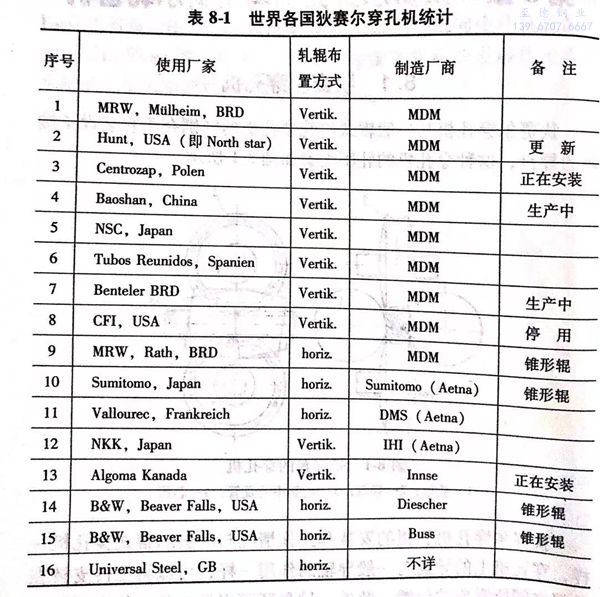

 早期狄(di)賽爾(er)穿孔(kong)機(ji)的導盤(pan)直徑近1m,由于其旋轉速(su)度高,可達14~16m/s,對于穿孔(kong)坯表(biao)面起著磨(mo)光和輾平的作用(yong)。根據1985年MDM的統計,世界各(ge)國安裝有16臺狄(di)賽爾(er)穿孔(kong)機(ji),如(ru)(ru)表(biao)8-1所示。表(biao)中的Vertik.和horiz.是(shi)指軋輥布(bu)置(zhi)(zhi)(zhi)而言(yan),Vertik.是(shi)指軋輥采用(yong)上、下布(bu)置(zhi)(zhi)(zhi),歐美各(ge)國稱這種穿孔(kong)機(ji)的導盤(pan)布(bu)置(zhi)(zhi)(zhi)為“9時(shi)(shi)-3時(shi)(shi)式”(導盤(pan)水平布(bu)置(zhi)(zhi)(zhi),如(ru)(ru)同時(shi)(shi)鐘的9點(dian)及(ji)(ji)3點(dian)鐘);horiz.是(shi)指軋輥采取水平布(bu)置(zhi)(zhi)(zhi),而導盤(pan)布(bu)置(zhi)(zhi)(zhi)為時(shi)(shi)-6時(shi)(shi)式”(呈垂直布(bu)置(zhi)(zhi)(zhi),如(ru)(ru)同時(shi)(shi)鐘的12點(dian)及(ji)(ji)6點(dian)鐘)。


表 8-1.jpg
