埋弧焊(han)用(yong)焊(han)劑的化(hua)學冶金性(xing)能、焊(han)接工藝性(xing)能是決定焊(han)縫金屬性(xing)能的主(zhu)要因素之(zhi)(zhi)一(yi)。除此之(zhi)(zhi)外，焊(han)劑還有下列(lie)作用(yong)：
①. 焊(han)接時焊(han)劑覆蓋著焊(han)接區，防止空氣中氧、氮在施焊(han)時侵入焊(han)接熔池以保護焊(han)縫金屬。
②. 焊(han)(han)接殼覆(fu)蓋(gai)在焊(han)(han)縫上，減慢(man)了(le)焊(han)(han)縫金屬的冷卻(que)速度，改善了(le)氣體逸出條件，有助(zhu)于(yu)減少氣孔。降溫后，焊(han)(han)渣(zha)容易(yi)從焊(han)(han)縫金屬表面(mian)剝落。
③. 焊接過程中(zhong)穩(wen)定電弧燃燒(shao)。
對(dui)于(yu)焊劑的(de)熔點，要求應比被焊鋼材的(de)熔化溫度低200~300℃.對(dui)于(yu)不(bu)銹鋼埋(mai)弧焊用焊劑，還要求其焊劑的(de)化學成分(fen)不(bu)致(zhi)使(shi)焊縫金屬增碳，且有可能(neng)要求使(shi)合(he)金元(yuan)素滲入焊縫中去(qu)，以求提高焊接(jie)接(jie)頭的(de)耐(nai)腐蝕性能(neng)。
不銹鋼埋弧(hu)焊(han)用焊(han)劑(ji)，通常按其制造方法進行分類，可分為熔煉焊(han)劑(ji)、燒結焊(han)劑(ji)和粘結焊(han)劑(ji)。
1. 熔煉焊劑
熔煉焊(han)劑(ji)(ji)目前仍是(shi)我國不(bu)銹鋼埋弧焊(han)用的(de)(de)主要(yao)焊(han)劑(ji)(ji)，它是(shi)將原料按比例混(hun)合后，經高溫(wen)加熱到1300℃以上，使其(qi)熔化煉制(zhi)均勻(yun)后，逐漸(jian)倒入冷卻水中(zhong)凝固和實現顆粒化，再經過(guo)烘干（有(you)的(de)(de)需進一步(bu)粉碎），過(guo)篩(shai)成所需要(yao)規(gui)格的(de)(de)顆粒。

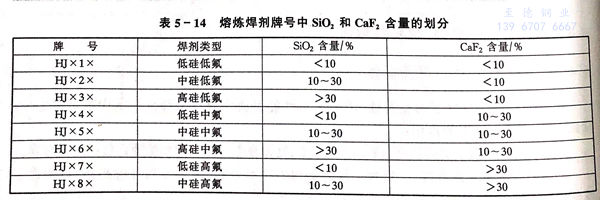

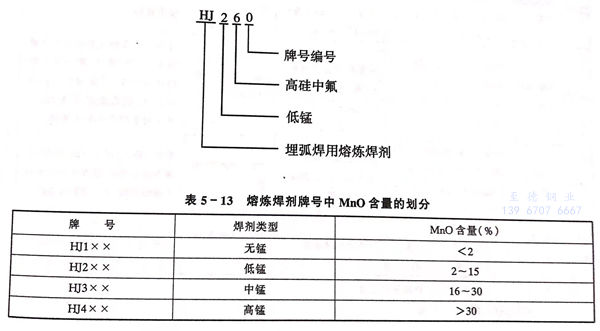

我國熔煉焊劑的牌號用字母“HJ”和三位數字表示。“HJ”表示埋弧焊用熔煉焊劑；其后第一、二位數字表示焊劑類型，分別代表MnO、SiO2及CaF2的含量，詳見表5-13及表5-14;第三位數字表示相同類型中的不同編號，按0,1,2,···,9順序排列。熔煉焊劑的牌號舉例如下：

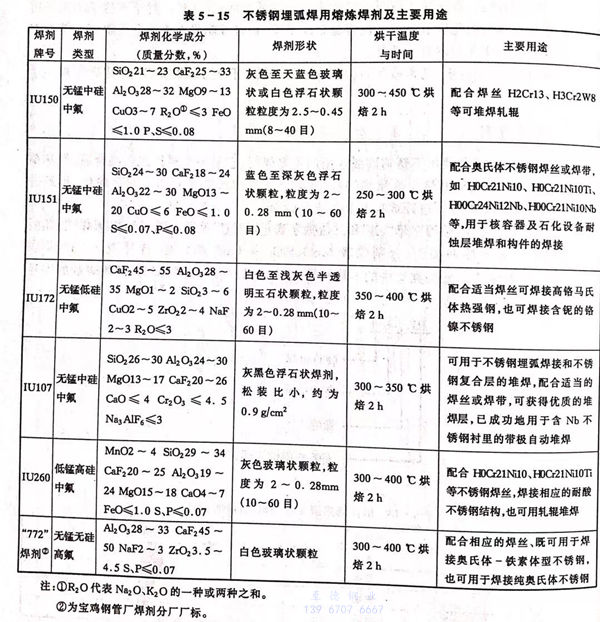

不銹鋼埋弧焊用熔(rong)煉(lian)焊劑的牌號和主(zhu)要化學成分及主(zhu)要用途見表 5-15.
2. 燒(shao)結焊劑
制(zhi)造(zao)燒(shao)結(jie)(jie)焊(han)劑(ji)所采(cai)用的(de)(de)原材料與制(zhi)造(zao)焊(han)條所采(cai)用的(de)(de)藥皮原料相接近，對(dui)成(cheng)(cheng)分和顆粒(li)大小均(jun)有嚴格(ge)要求。按照給定的(de)(de)比例(li)配料后(hou)(hou)先進(jin)(jin)行(xing)干混(hun)合(he)，然后(hou)(hou)加人粘結(jie)(jie)劑(ji)（水(shui)玻(bo)璃）進(jin)(jin)行(xing)濕混(hun)合(he)，混(hun)合(he)均(jun)勻后(hou)(hou)送入(ru)造(zao)粒(li)機(ji)加工成(cheng)(cheng)顆粒(li)狀，然后(hou)(hou)將顆粒(li)狀焊(han)劑(ji)進(jin)(jin)行(xing)150~200℃溫度的(de)(de)固化、干燥，最(zui)后(hou)(hou)送入(ru)燒(shao)結(jie)(jie)爐內進(jin)(jin)行(xing)燒(shao)結(jie)(jie)。經(jing)400~500℃燒(shao)結(jie)(jie)后(hou)(hou)成(cheng)(cheng)為(wei)低溫燒(shao)結(jie)(jie)焊(han)劑(ji)，經(jing)700~1000℃燒(shao)結(jie)(jie)者(zhe)為(wei)高(gao)溫燒(shao)結(jie)(jie)焊(han)劑(ji)。
燒(shao)結焊(han)(han)劑(ji)(ji)制造工藝簡(jian)單(dan)，不(bu)要(yao)復(fu)雜的熔煉(lian)設備，與熔煉(lian)焊(han)(han)劑(ji)(ji)相比有下列(lie)特點：①. 該焊(han)(han)劑(ji)(ji)無(wu)需用(yong)電(dian)弧爐熔煉(lian)，避(bi)免了石(shi)墨混入焊(han)(han)劑(ji)(ji)中，去除了向焊(han)(han)縫(feng)金(jin)屬(shu)中增碳的可能性；②. 焊(han)(han)縫(feng)金(jin)屬(shu)合金(jin)元素(su)燒(shao)損少，且(qie)在焊(han)(han)劑(ji)(ji)中滲入合金(jin)元素(su)還有利于(yu)向焊(han)(han)縫(feng)金(jin)屬(shu)過渡(du)，以(yi)提高(gao)焊(han)(han)縫(feng)金(jin)屬(shu)的耐腐蝕性能和低(di)溫韌性；③. 焊(han)(han)接工藝性較好(hao)，沒有像采用(yong)熔煉(lian)焊(han)(han)劑(ji)(ji)施焊(han)(han)時(shi)那樣(yang)在焊(han)(han)縫(feng)兩邊粘渣嚴重和脫渣性差的現象。

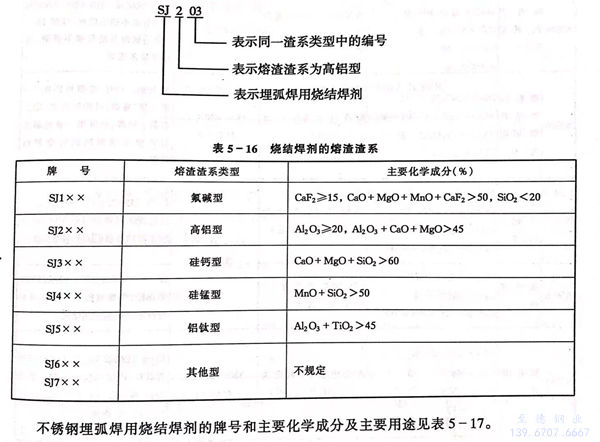

我國燒(shao)(shao)結(jie)焊劑(ji)的(de)牌號以(yi)字母“SJ”和三位(wei)數(shu)字表示(shi)(shi)。“SJ”表示(shi)(shi)埋弧焊用燒(shao)(shao)結(jie)焊劑(ji)；其(qi)后(hou)第(di)一(yi)位(wei)數(shu)字表示(shi)(shi)焊劑(ji)熔(rong)渣渣系（見表5-16);第(di)二、三位(wei)數(shu)字表示(shi)(shi)同(tong)一(yi)渣系類型(xing)焊劑(ji)的(de)不同(tong)編號，按01,02,···,09順序(xu)排列(lie)。熔(rong)煉(lian)焊劑(ji)的(de)牌號舉例如下：

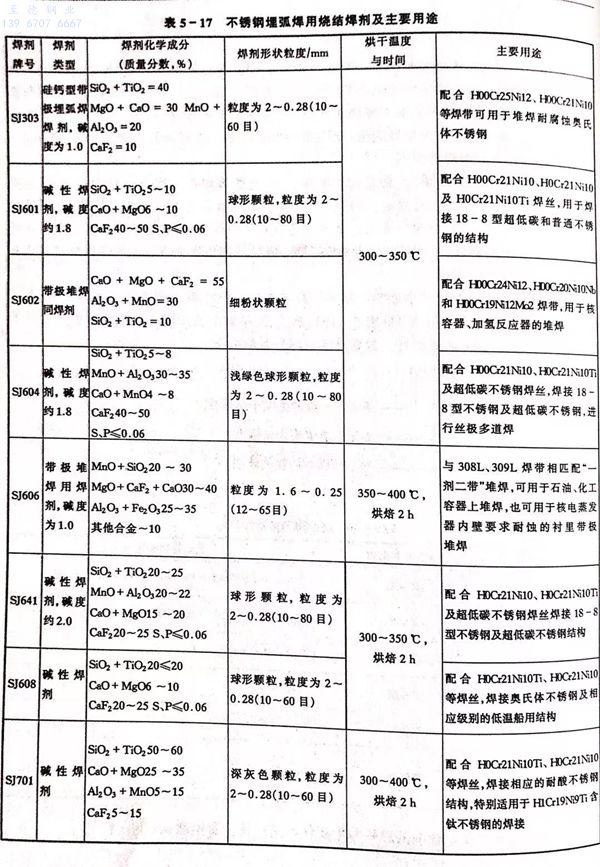

不銹鋼埋弧(hu)焊用燒結焊劑的牌號和(he)主(zhu)要化學成分及主(zhu)要用途見表5-17.
3. 粘(zhan)結焊劑
粘結焊劑是把粉末原料進(jin)行混合后加(jia)入水(shui)玻璃，濕混均勻后造粒，在較低溫度(du)（300~400℃)下(xia)干(gan)燥制成。也可以(yi)先烘干(gan)，再(zai)粉碎成所需(xu)的粒度(du)。這種焊劑與熔煉焊劑及燒(shao)結焊劑相(xiang)比，具有多孔(kong)性，容易吸濕，焊劑顆(ke)粒強度(du)稍弱(ruo)，但制造簡單(dan)，原料選擇(ze)比較方便，能將合金元素任意地添加(jia)到(dao)焊劑中去，使焊縫(feng)金屬(shu)得(de)到(dao)所需(xu)的合金元素。
使(shi)用這種焊劑(ji)時，要考慮(lv)到焊劑(ji)強度低(di)，易碎成粉(fen)(fen)末，且吸(xi)濕性強等特(te)點，要及時采取烘干、保持(chi)干燥(zao)及篩去(qu)過(guo)細(xi)粉(fen)(fen)末等措施來(lai)保證焊劑(ji)質量(liang)，提(ti)高焊接過(guo)程(cheng)的穩(wen)定性。
