為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

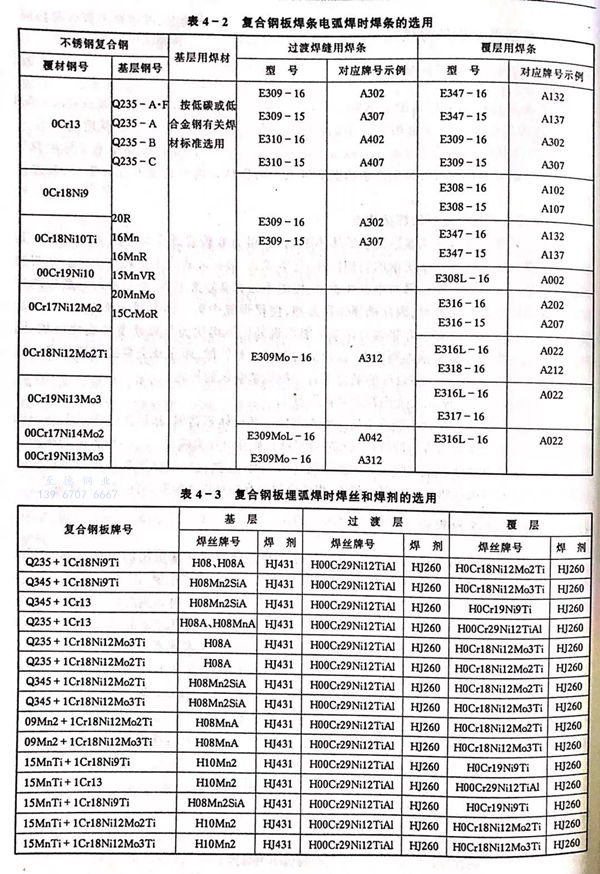

 表(biao)4-2和表(biao)4-3可(ke)供采(cai)用(yong)(yong)焊條電弧(hu)焊及埋(mai)弧(hu)焊時選用(yong)(yong)焊接材料時作(zuo)參考。

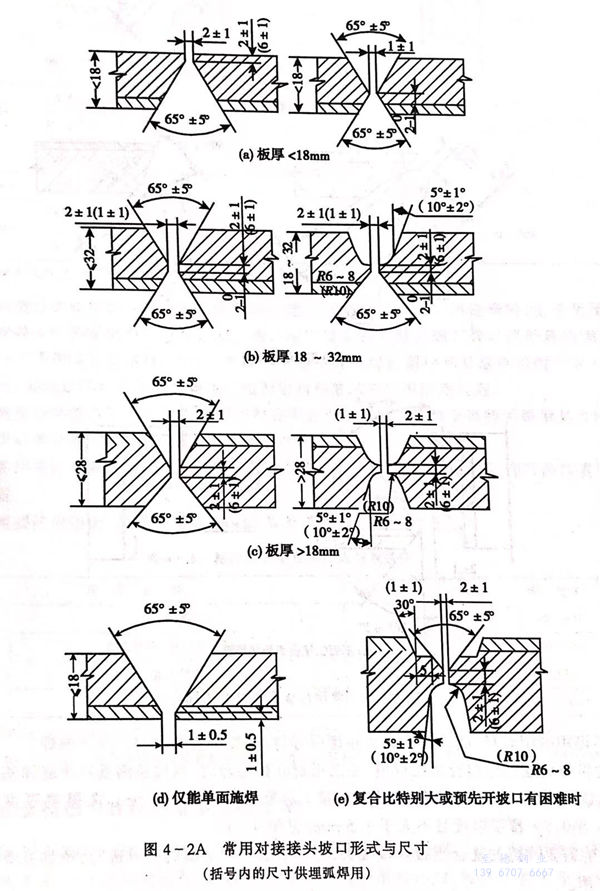

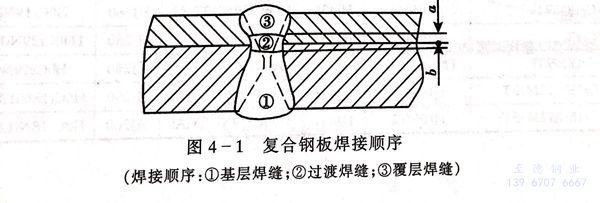

 復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復(fu)合板的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。

 不得用碳鋼(gang)焊(han)(han)(han)材(cai)(cai)、低(di)合金鋼(gang)焊(han)(han)(han)材(cai)(cai)在覆層(ceng)(ceng)(ceng)(ceng)母(mu)材(cai)(cai)、過渡焊(han)(han)(han)縫(feng)(feng)(feng)和(he)覆層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)縫(feng)(feng)(feng)上施焊(han)(han)(han)。過渡焊(han)(han)(han)縫(feng)(feng)(feng)應同時熔合基層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)縫(feng)(feng)(feng)、基層(ceng)(ceng)(ceng)(ceng)母(mu)材(cai)(cai)和(he)覆層(ceng)(ceng)(ceng)(ceng)母(mu)材(cai)(cai)，且應蓋滿基層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)縫(feng)(feng)(feng)和(he)基過渡焊(han)(han)(han)縫(feng)(feng)(feng)的熔焊(han)(han)(han)金屬在基層(ceng)(ceng)(ceng)(ceng)的厚(hou)度（b)宜(yi)為(wei)1.5~2.5mm,在覆層(ceng)(ceng)(ceng)(ceng)厚(hou)度0.5mm至0.5x覆層(ceng)(ceng)(ceng)(ceng)厚(hou)度且不大于1.5mm(見圖4-1)。

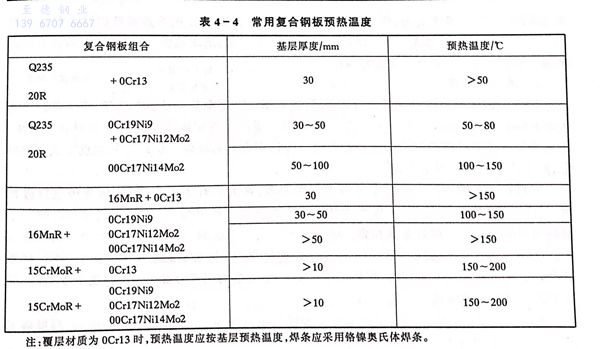

 焊前需要預熱的復合(he)鋼板焊接(jie)接(jie)頭，宜(yi)按(an)基(ji)層母材金屬的要求(qiu)進行(xing)，預熱溫度(du)可參考表 4-4選(xuan)用。

 不銹鋼復(fu)合鋼板焊(han)(han)后(hou)應盡(jin)量避免焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)。當(dang)需要進(jin)行焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)時(shi)，應避免覆(fu)(fu)層母材和焊(han)(han)接接頭中鉻碳(tan)化物析出(chu)和形成。相(xiang)。應以復(fu)合鋼總(zong)厚度確定焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)的規范。覆(fu)(fu)層為0Cr13不銹鋼復(fu)合鋼板，當(dang)使(shi)用(yong)奧氏體不銹鋼焊(han)(han)材焊(han)(han)接覆(fu)(fu)層和基層材料(liao)時(shi)不要求焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)時(shi)，可免做焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)。否則應按覆(fu)(fu)層材料(liao)要求進(jin)行焊(han)(han)后(hou)熱(re)(re)處(chu)(chu)理(li)。

 不銹(xiu)鋼復合鋼板(ban)(ban)焊(han)(han)后熱處(chu)理按基層(ceng)(ceng)材料要求進(jin)行。覆層(ceng)(ceng)為堆焊(han)(han)金屬的(de)不銹(xiu)鋼復合鋼板(ban)(ban)基層(ceng)(ceng)需要焊(han)(han)后熱處(chu)理，則應在堆焊(han)(han)覆層(ceng)(ceng)后再進(jin)行。

 對耐晶(jing)間腐蝕要(yao)求較高(gao)的(de)設備，如(ru)果基層(ceng)需要(yao)焊(han)后(hou)熱(re)處理，則宜(yi)在熱(re)處理后(hou)再焊(han)覆層(ceng)的(de)蓋(gai)面層(ceng)焊(han)縫。

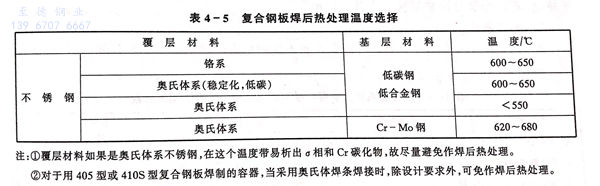

 焊后需要熱(re)處(chu)理的，其熱(re)處(chu)理溫(wen)度可參照表(biao)4-5選擇。

注：①. 覆層材(cai)料(liao)如果是奧氏體(ti)系(xi)不銹鋼，在這個溫(wen)度帶易析出σ相(xiang)和Cr碳化物(wu)，故盡量避免(mian)作焊后熱處理。

      ②. 對(dui)于(yu)用(yong)(yong)405型或410S型復合(he)鋼板焊制的容(rong)器(qi)，當采(cai)用(yong)(yong)奧氏體焊條(tiao)焊接時，除設計要求外(wai)，可免作(zuo)焊后熱處(chu)理。
