鎳基釬料常用于不銹(xiu)鋼的真空釬焊，也可用于不銹鋼在保護性氣氛爐中的釬焊，但要求保護性氣氛非常純凈干燥，如要求氫氣露點低于-50°℃,氬氣露點低于-60℃.鎳基釬料釬焊不銹鋼接頭的特點是：接頭耐腐蝕、抗氧化，高溫性能好，某些鎳基釬料釬焊的接頭工作溫度可達900℃以上。表3-2中列出了不銹鋼釬焊的常用鎳基釬料。

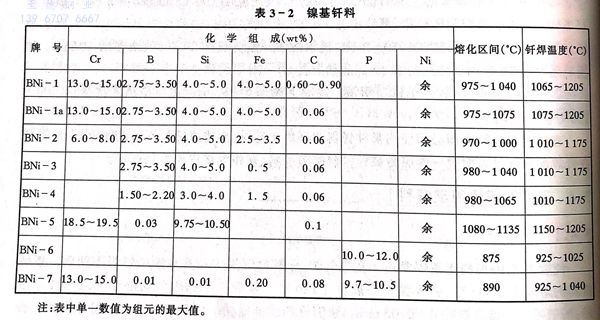

表 2.jpg


  BNi-1、BNi-1a和(he)BNi-2屬Ni-Cr-Si-B系(xi)釬料(liao)(liao)(liao)，當(dang)釬焊(han)(han)時(shi)采用(yong)(yong)適當(dang)的(de)(de)(de)(de)釬縫間隙、釬焊(han)(han)溫度(du)和(he)保溫時(shi)間，釬縫中(zhong)的(de)(de)(de)(de)B、C、Si可(ke)向母材中(zhong)充分(fen)擴散，釬縫組織(zhi)基本為含(han)(han)鉻(ge)的(de)(de)(de)(de)鎳基固(gu)溶(rong)體。由此不僅(jin)釬縫的(de)(de)(de)(de)強度(du)高、塑(su)性(xing)好(hao)(hao)、抗氧化(hua)、耐腐蝕，而且(qie)其重熔溫度(du)也可(ke)得(de)到提高，釬焊(han)(han)接(jie)頭可(ke)承受高溫及大應力。在這三種釬料(liao)(liao)(liao)中(zhong)，BNi-1和(he)BNi-1a的(de)(de)(de)(de)成分(fen)、性(xing)能(neng)和(he)用(yong)(yong)途基本相同，只(zhi)是(shi)BNi-1a的(de)(de)(de)(de)成分(fen)中(zhong)碳含(han)(han)量較(jiao)低(di)(di)，釬料(liao)(liao)(liao)的(de)(de)(de)(de)流動性(xing)不如BNi-1,但釬料(liao)(liao)(liao)對母材的(de)(de)(de)(de)溶(rong)蝕作用(yong)(yong)減小，有(you)利于釬焊(han)(han)較(jiao)薄(bo)的(de)(de)(de)(de)部件(jian)。BNi-2釬料(liao)(liao)(liao)的(de)(de)(de)(de)特點是(shi)釬料(liao)(liao)(liao)熔點低(di)(di)，相應地所需的(de)(de)(de)(de)釬焊(han)(han)溫度(du)也較(jiao)低(di)(di)。雖(sui)然釬料(liao)(liao)(liao)的(de)(de)(de)(de)抗氧化(hua)性(xing)因(yin)釬料(liao)(liao)(liao)成分(fen)中(zhong)鉻(ge)含(han)(han)量較(jiao)低(di)(di)而稍有(you)下(xia)降，但仍能(neng)滿足許(xu)多工作條件(jian)的(de)(de)(de)(de)要求。此外(wai)釬料(liao)(liao)(liao)的(de)(de)(de)(de)熔化(hua)區間小，釬料(liao)(liao)(liao)的(de)(de)(de)(de)流動填縫能(neng)力非(fei)常好(hao)(hao)。


  BNi-3和(he)BNi-4為不含(han)(han)Cr的Ni-B-Si三(san)元(yuan)釬(han)料(liao)(liao)。BNi-3流(liu)動性好，尤其適于(yu)釬(han)焊較長的搭接(jie)(jie)接(jie)(jie)頭(tou)。BNi-4含(han)(han)硼(peng)量較低(di)，釬(han)料(liao)(liao)熔(rong)化區間較大，對母材溶蝕較小，適于(yu)釬(han)焊要(yao)求(qiu)有較大釬(han)料(liao)(liao)圓角的接(jie)(jie)頭(tou)和(he)較薄(bo)的部件。


  BNi-5為不含硼的(de)(de)(de)Ni-Cr-Si三元釬(han)料(liao)。該(gai)(gai)釬(han)料(liao)釬(han)焊的(de)(de)(de)接(jie)頭的(de)(de)(de)性能與(yu)用(yong)途與(yu)BNi-1基本相同。由于不含硼，釬(han)料(liao)對母材溶蝕小，適于釬(han)焊較薄的(de)(de)(de)部件(jian)，也可(ke)用(yong)于釬(han)焊核反應堆部件(jian)。但(dan)該(gai)(gai)釬(han)料(liao)的(de)(de)(de)熔點較高(gao)，釬(han)焊溫度一般接(jie)近1200℃。

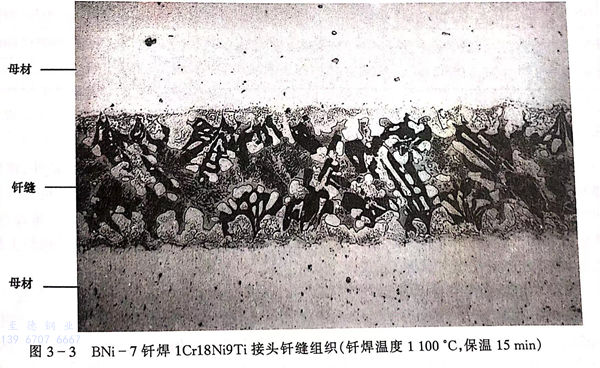

  BNi-6和BNi-7分別為Ni-P、Ni-Cr-P共晶合金，其(qi)熔點在鎳基釬料最(zui)低，對不(bu)銹鋼(gang)溶蝕最(zui)小，流動填縫能(neng)力強(qiang)。但由于(yu)P原子的原子半徑大(da)，不(bu)易向母材(cai)擴散，釬焊(han)接(jie)頭中有較多脆性相，釬焊(han)接(jie)強(qiang)度較低（見圖3-3)。




 上述(shu)所(suo)有鎳(nie)基釬(han)料不能(neng)通(tong)過塑性(xing)加工成形(xing)(xing)，供貨形(xing)(xing)式(shi)為粉末或非晶箔(bo)帶(dai)。粉末釬(han)料在使(shi)(shi)(shi)用時，可以用加拿(na)大膠(jiao)醋酸(suan)丁(ding)脂溶液粘涂在接頭處，也可以和聚(ju)乙烯醇水(shui)溶液混和后軋成釬(han)料箔(bo)帶(dai)后使(shi)(shi)(shi)用。但以箔(bo)帶(dai)形(xing)(xing)式(shi)使(shi)(shi)(shi)用時最好是(shi)使(shi)(shi)(shi)用非晶釬(han)料箔(bo)帶(dai)。非晶釬(han)料不僅純凈，而(er)且(qie)成分(fen)(fen)均勻，釬(han)焊接頭的(de)組(zu)織與(yu)力(li)學性(xing)能(neng)也優(you)于(yu)相(xiang)同成分(fen)(fen)的(de)結晶態(tai)釬(han)料。
