建(jian)筑給排水管道施工圖(tu)主要包括(kuo)平面圖(tu)、系統圖(tu)和(he)詳圖(tu)三部分。
1. 平面圖的主要內容
建筑給(gei)排(pai)水管道平面(mian)布置圖(tu)是施工圖(tu)中最重要(yao)(yao)和(he)最基本的(de)(de)圖(tu)樣，其(qi)比例為1:50和(he)1:100兩種。主要(yao)(yao)表明室(shi)內(nei)給(gei)水排(pai)水管道、衛生器具和(he)用水設備的(de)(de)平面(mian)布置。識讀時應掌(zhang)握(wo)的(de)(de)主要(yao)(yao)內(nei)容(rong)和(he)注(zhu)意事(shi)項有以下(xia)幾點：
a. 查(cha)明衛生(sheng)器具、用水(shui)設備(bei)（開水(shui)爐、水(shui)加熱器）和升壓設備(bei)（水(shui)泵、水(shui)箱）的(de)類型、數(shu)量(liang)、安裝(zhuang)位(wei)置、定(ding)位(wei)尺寸。
b. 弄清給水引入管(guan)(guan)和污水排(pai)出管(guan)(guan)的平面位置(zhi)、走(zou)向、定位尺(chi)寸(cun)與室(shi)外給排(pai)水管(guan)(guan)網(wang)的連接(jie)方式、管(guan)(guan)徑及坡(po)度。
c. 查明(ming)給水排水干管(guan)(guan)、主管(guan)(guan)、支(zhi)管(guan)(guan)的平面位(wei)置與走向、管(guan)(guan)徑尺寸及立管(guan)(guan)編號。
d. 對(dui)于消(xiao)(xiao)防(fang)給(gei)水(shui)管道應查(cha)明消(xiao)(xiao)防(fang)栓(shuan)的(de)布置、口(kou)徑大小及(ji)消(xiao)(xiao)防(fang)栓(shuan)箱形(xing)式與(yu)設置。對(dui)于自動噴水(shui)滅火系統，還應查(cha)明噴頭的(de)類型(xing)、數(shu)量以(yi)及(ji)報警閥組(zu)等消(xiao)(xiao)防(fang)部(bu)件的(de)平(ping)面位置、數(shu)量、規格(ge)、型(xing)號。
e. 應(ying)查明水(shui)表(biao)(biao)的(de)型號、安裝位置及(ji)水(shui)表(biao)(biao)前(qian)后的(de)閥門設(she)置情況。
f. 對于(yu)室(shi)內排水(shui)管道(dao)，應(ying)查明(ming)清通(tong)設(she)備的布(bu)置(zhi)情況，同時，彎頭(tou)、三通(tong)應(ying)考慮是否帶檢修門(men)。
特(te)別(bie)提醒：對于(yu)大型廠房的(de)室(shi)內排(pai)水管道(dao)(dao)應注意是否(fou)設(she)有室(shi)內檢(jian)查井以及檢(jian)查井的(de)進出管與室(shi)外管道(dao)(dao)的(de)連接方式。對于(yu)雨(yu)水管道(dao)(dao)應查明(ming)雨(yu)水斗的(de)布置、數(shu)量、規格、型號，并(bing)結合詳圖(tu)查清(qing)雨(yu)水管與屋面天溝的(de)連接方式及施工做法。
2. 系統圖的主要內(nei)容
給水和排水管(guan)道(dao)系統圖是分系統繪制成(cheng)正面斜等軸測圖的，主要表明管(guan)道(dao)系統的空間走向(xiang)。識讀(du)時應(ying)掌握的主要內容和注意事項如下：
a. 查(cha)明給水管(guan)道系(xi)(xi)統的(de)具體走向，干(gan)管(guan)敷設形式、管(guan)徑尺寸、閥門設置(zhi)以及管(guan)道標(biao)高。識讀給水系(xi)(xi)統圖時(shi)，應按引入管(guan)、干(gan)管(guan)、立管(guan)、支管(guan)及用(yong)水設備的(de)順序進(jin)行。
b. 查明排(pai)(pai)水管(guan)道系統的具(ju)體走向、管(guan)路(lu)分(fen)支情況，管(guan)徑尺寸、橫(heng)管(guan)坡度、管(guan)道標高、存水彎形式、清通(tong)設備型號、彎頭、三通(tong)的選用(yong)是否符合規范(fan)要求。識讀排(pai)(pai)水管(guan)道系統圖(tu)時(shi)，應按衛生器(qi)具(ju)或排(pai)(pai)水設備的存水彎、器(qi)具(ju)排(pai)(pai)水管(guan)、排(pai)(pai)水橫(heng)管(guan)、立(li)管(guan)、排(pai)(pai)出管(guan)的順序進(jin)行。
3. 詳圖的主要內容
室內給排水(shui)管(guan)(guan)道(dao)詳(xiang)圖主要(yao)包括管(guan)(guan)道(dao)節(jie)點(dian)、水(shui)表(biao)、消防栓(shuan)、水(shui)加熱器、開水(shui)爐、衛生(sheng)器具、穿墻套(tao)管(guan)(guan)、排水(shui)設(she)備、管(guan)(guan)道(dao)支架等，圖上均注(zhu)有詳(xiang)細尺(chi)寸，可(ke)供(gong)安裝時(shi)直接使用。

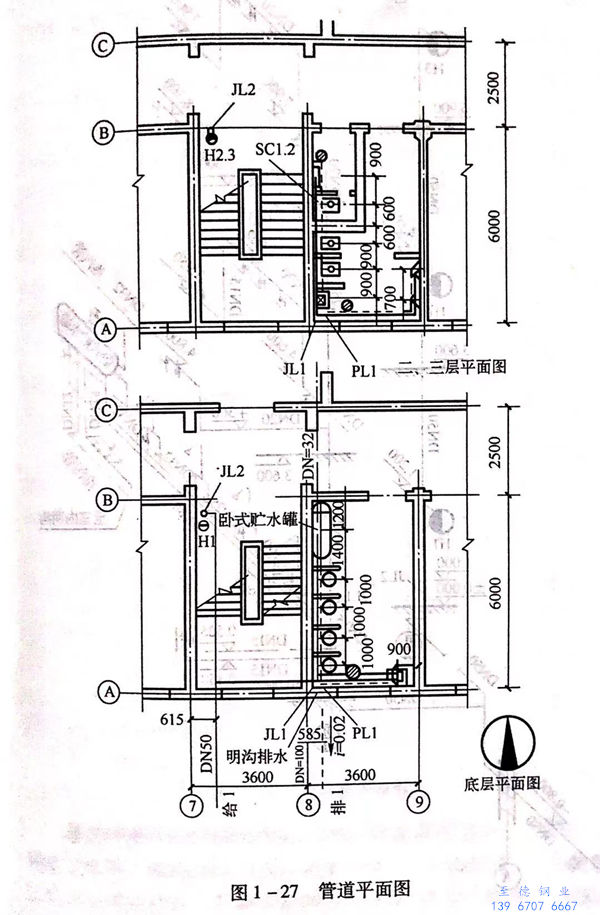

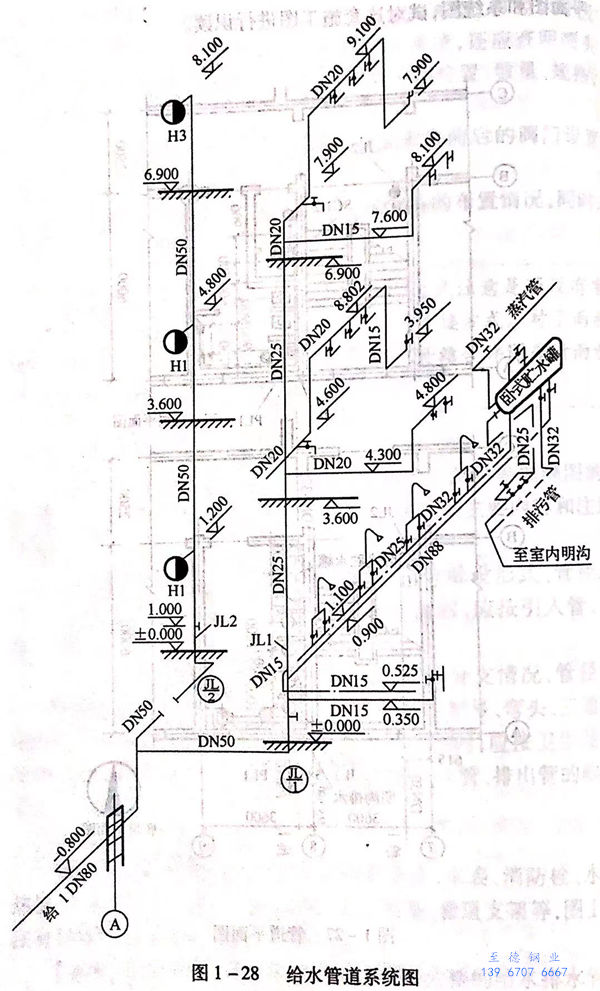

【實例】圖1-27~圖1-29是某(mou)三(san)層(ceng)辦(ban)公(gong)樓的給水排(pai)水管(guan)道平面(mian)圖和(he)系(xi)統圖，試對這(zhe)套(tao)施(shi)工圖進行識讀。
通(tong)過識讀平面圖(tu)得(de)知(zhi)該辦公樓底(di)層(ceng)(ceng)設(she)有(you)淋(lin)(lin)浴間，二(er)層(ceng)(ceng)和三(san)層(ceng)(ceng)設(she)有(you)衛生間。淋(lin)(lin)浴間內(nei)(nei)設(she)有(you)四組淋(lin)(lin)浴器(qi)、一只(zhi)洗臉盆、一只(zhi)地(di)漏。二(er)層(ceng)(ceng)衛生間內(nei)(nei)設(she)有(you)三(san)套高水箱蹲式大便器(qi)、兩套小(xiao)便器(qi)、一只(zhi)洗臉盆、兩只(zhi)地(di)漏。三(san)層(ceng)(ceng)衛生間布置與二(er)層(ceng)(ceng)相同(tong)。每層(ceng)(ceng)樓梯(ti)間均設(she)有(you)消防栓箱。
給水引(yin)入管的位置處于7號軸線東615mm處，由(you)南向北進入室內并分兩(liang)路(lu)，一(yi)路(lu)由(you)西向東進入淋浴間(jian)，立管編號為(wei)JL1;另一(yi)路(lu)進人(ren)室內后(hou)向北至(zhi)消(xiao)防栓箱，消(xiao)防立管編號為(wei)JL2。
JL1位于A軸(zhou)(zhou)線和8號軸(zhou)(zhou)線的(de)墻(qiang)(qiang)角處，該立管(guan)在(zai)底層分兩路供(gong)水(shui)，一(yi)(yi)路由(you)南向北(bei)沿8號軸(zhou)(zhou)線沿墻(qiang)(qiang)敷設(she)，管(guan)徑(jing)為(wei)(wei)DN32,標高(gao)(gao)(gao)為(wei)(wei)0.900m,經過四組淋浴器進入貯水(shui)罐。另(ling)一(yi)(yi)路沿A軸(zhou)(zhou)線沿墻(qiang)(qiang)敷設(she)，送至(zhi)洗(xi)(xi)臉盆(pen)，標高(gao)(gao)(gao)為(wei)(wei)0.350m,管(guan)徑(jing)為(wei)(wei)DN15.管(guan)道在(zai)二層也分兩路供(gong)水(shui)，一(yi)(yi)路為(wei)(wei)洗(xi)(xi)滌盆(pen)供(gong)水(shui)，標高(gao)(gao)(gao)為(wei)(wei)4.6m,管(guan)徑(jing)為(wei)(wei)DN20.又登(deng)高(gao)(gao)(gao)至(zhi)標高(gao)(gao)(gao)5.800m,管(guan)徑(jing)為(wei)(wei)DN20,為(wei)(wei)蹲式大(da)便(bian)器高(gao)(gao)(gao)水(shui)箱供(gong)水(shui)，再返(fan)低(di)至(zhi)3.950m,管(guan)徑(jing)為(wei)(wei)DN15,為(wei)(wei)洗(xi)(xi)臉盆(pen)供(gong)水(shui)。另(ling)一(yi)(yi)路由(you)西向東(dong)，標高(gao)(gao)(gao)為(wei)(wei)4.300m,登(deng)高(gao)(gao)(gao)至(zhi)4.800m轉向北(bei)，為(wei)(wei)小便(bian)器供(gong)水(shui)。
JL2設(she)在(zai)B軸線(xian)和7號軸線(xian)的樓梯間，在(zai)標高1.000m處(chu)設(she)閘閥(fa)，消防(fang)栓編號為H1、H2、H3,分(fen)別設(she)在(zai)1層～3層距地面1.2m處(chu)。
排水(shui)(shui)(shui)系(xi)統圖(tu)中，一路是(shi)(shi)地(di)(di)漏(lou)、洗(xi)臉盆(pen)(pen)(pen)、蹲式(shi)大便(bian)(bian)器及洗(xi)滌(di)盆(pen)(pen)(pen)組(zu)成(cheng)(cheng)的(de)(de)(de)排水(shui)(shui)(shui)橫(heng)管(guan)(guan)，在排水(shui)(shui)(shui)橫(heng)管(guan)(guan)上設有(you)清(qing)(qing)掃口(kou)。清(qing)(qing)掃口(kou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)DN50,之(zhi)后(hou)(hou)的(de)(de)(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)DN100.另一路是(shi)(shi)由兩只小(xiao)便(bian)(bian)器、地(di)(di)漏(lou)組(zu)成(cheng)(cheng)的(de)(de)(de)排水(shui)(shui)(shui)橫(heng)管(guan)(guan)，地(di)(di)漏(lou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)DN50,之(zhi)后(hou)(hou)的(de)(de)(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)DN100,兩路橫(heng)管(guan)(guan)坡度均為(wei)(wei)0.020.底層(ceng)是(shi)(shi)由洗(xi)臉盆(pen)(pen)(pen)、地(di)(di)漏(lou)組(zu)成(cheng)(cheng)的(de)(de)(de)排水(shui)(shui)(shui)橫(heng)管(guan)(guan)，為(wei)(wei)埋地(di)(di)敷設，地(di)(di)漏(lou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei) DN50,之(zhi)后(hou)(hou)的(de)(de)(de)為(wei)(wei)DN100,坡度為(wei)(wei)0.020。
排(pai)水立管(guan)(guan)及(ji)通(tong)氣管(guan)(guan)管(guan)(guan)徑為(wei)DN100,立管(guan)(guan)在底層(ceng)和三(san)層(ceng)分別(bie)距地面1.00m處設檢(jian)查口，通(tong)氣管(guan)(guan)伸出屋面0.7m.排(pai)出管(guan)(guan)管(guan)(guan)徑DN100,穿墻處標高為(wei)－0.900m,坡度為(wei)0.020。
