室內采暖管(guan)道施工圖主(zhu)要(yao)表示一棟(dong)建(jian)筑物的供暖系統，主(zhu)要(yao)包括平(ping)面圖、系統圖、詳圖。
1. 平面圖的主(zhu)要(yao)內容
室內采暖平面圖主(zhu)要表示管道、附件及(ji)散熱器(qi)在建筑物平面上的(de)位置及(ji)相(xiang)互關系。
a. 查明建(jian)筑物內散(san)熱器(qi)的平(ping)面位置、種類、片數及散(san)熱器(qi)的安裝形式、方式。
各種散熱(re)器(qi)的規(gui)格及數量應按以(yi)下規(gui)定標注：
①. 柱型散(san)熱器只(zhi)標注(zhu)數量；
②. 圓翼型散熱器應標注根數(shu)和(he)排數(shu)；
③. 光(guang)排(pai)管散熱器應標注管徑(jing)、長度、排(pai)數及(ji)型號(hao)（A型和B型）。
b. 查(cha)明水(shui)平干管(guan)(guan)(guan)的布置(zhi)方式、干管(guan)(guan)(guan)上的閥門、固(gu)定(ding)支架、補(bu)償(chang)器(qi)等的平面位置(zhi)、型號、干管(guan)(guan)(guan)管(guan)(guan)(guan)徑。
c. 通過立管編號查明系統立管的(de)數量和(he)平面布(bu)置位置。
d. 在熱水(shui)(shui)采暖(nuan)系統平(ping)面圖中應(ying)查明膨脹水(shui)(shui)箱、自動排氣(qi)閥(fa)或集氣(qi)罐(guan)的位(wei)置(zhi)(zhi)(zhi)、型(xing)號(hao)、配管(guan)管(guan)徑及布(bu)置(zhi)(zhi)(zhi)。對車間蒸汽采暖(nuan)管(guan)道(dao)、應(ying)查明疏(shu)水(shui)(shui)器(qi)的平(ping)面位(wei)置(zhi)(zhi)(zhi)、規格尺寸、疏(shu)水(shui)(shui)裝置(zhi)(zhi)(zhi)組(zu)成等。
e. 查明熱(re)(re)媒(mei)入口(kou)(kou)及入口(kou)(kou)地溝情(qing)況。當(dang)熱(re)(re)媒(mei)入口(kou)(kou)無節點詳圖(tu)時，平面圖(tu)上一般將入口(kou)(kou)組成的設備(bei)如減壓閥、疏水器、分水器、分汽缸、除污器、控制(zhi)閥、溫度計、壓力表(biao)、熱(re)(re)量(liang)表(biao)等(deng)表(biao)示(shi)清楚，并(bing)標(biao)(biao)注(zhu)管(guan)徑、熱(re)(re)媒(mei)來源、流向、熱(re)(re)工參數等(deng)。如果熱(re)(re)媒(mei)人口(kou)(kou)主(zhu)要配件與國家標(biao)(biao)準圖(tu)相同時，平面圖(tu)則(ze)注(zhu)明規格、標(biao)(biao)準圖(tu)號(hao)(hao)，可按(an)給定標(biao)(biao)準圖(tu)號(hao)(hao)查閱。當(dang)熱(re)(re)媒(mei)人口(kou)(kou)有節點詳圖(tu)時，平面圖(tu)則(ze)注(zhu)明節點圖(tu)的編號(hao)(hao)以備(bei)查閱。
2. 系(xi)統(tong)圖的主要內容
采暖系統(tong)圖主要表示從熱(re)煤人口至出口的采暖管道，散(san)熱(re)設備及附件的空間位置和互相之間的關(guan)系。
a. 查明管道系(xi)統中干管與(yu)立(li)管之間及支管與(yu)散熱器之間的(de)連(lian)接(jie)方(fang)式、閥門安裝位置(zhi)及數量，各管道管徑、坡度坡向、水平干管的(de)標高、立(li)管編(bian)號、管道的(de)連(lian)接(jie)方(fang)式。
b. 查明散熱器的(de)規格型號(hao)、類(lei)型、安裝形式(shi)及(ji)方式(shi)與片(pian)數（中片(pian)和足片(pian)）、標高、散熱器進場形式(shi)（現場組對或成品）。
c. 查(cha)明(ming)各種閥件、附件及設備(bei)在管(guan)道系統中的位置(zhi)，凡是注有規(gui)格型號者，應(ying)與平(ping)面圖和材料明(ming)細(xi)表進行校(xiao)對。
d. 查明熱煤人口(kou)裝置中(zhong)各(ge)種閥件、附件、儀表(biao)之(zhi)間(jian)相對關系及(ji)熱媒(mei)的來源、流(liu)向、坡(po)向、標(biao)高、管徑等。如有節點詳圖時，應查明詳圖編號及(ji)內容(rong)。
3. 詳圖(tu)的(de)主要內容
采(cai)暖施工圖(tu)的詳圖(tu)包括標(biao)準圖(tu)和節點圖(tu)兩(liang)種。標(biao)準圖(tu)是詳圖(tu)的重(zhong)要(yao)(yao)組成部分。供水管、回(hui)水管與散熱(re)器(qi)之間(jian)的連接形式(shi)、詳細尺寸和安(an)裝要(yao)(yao)求(qiu)，均(jun)可用(yong)標(biao)準圖(tu)表(biao)示。因(yin)此，對(dui)施工技術人(ren)員來說，掌握常用(yong)的標(biao)準圖(tu)，熟知必(bi)要(yao)(yao)的安(an)裝尺寸和管道配件(jian)、施工做法，對(dui)于組織施工活動，控制施工質(zhi)量是十分必(bi)要(yao)(yao)的。
采暖管(guan)道(dao)施工中常(chang)用標準(zhun)圖(tu)的內容包括：
a. 膨(peng)脹水(shui)箱(xiang)、冷凝水(shui)箱(xiang)的制作、配(pei)件與安裝。
b. 分(fen)汽罐(guan)、分(fen)水器、集水器的構造、制作與安裝(zhuang)。
c. 疏水器、減(jian)壓閥、減(jian)壓板的組成(cheng)形(xing)式和(he)安裝方(fang)法(fa)。
d. 散熱(re)器的連接與安裝要(yao)求。
e. 采(cai)暖系統立管、支管、干(gan)管的(de)連接形式。
f. 管道支架(jia)、吊(diao)架(jia)的制作(zuo)與安(an)裝。
g. 集汽罐的制作與安裝。

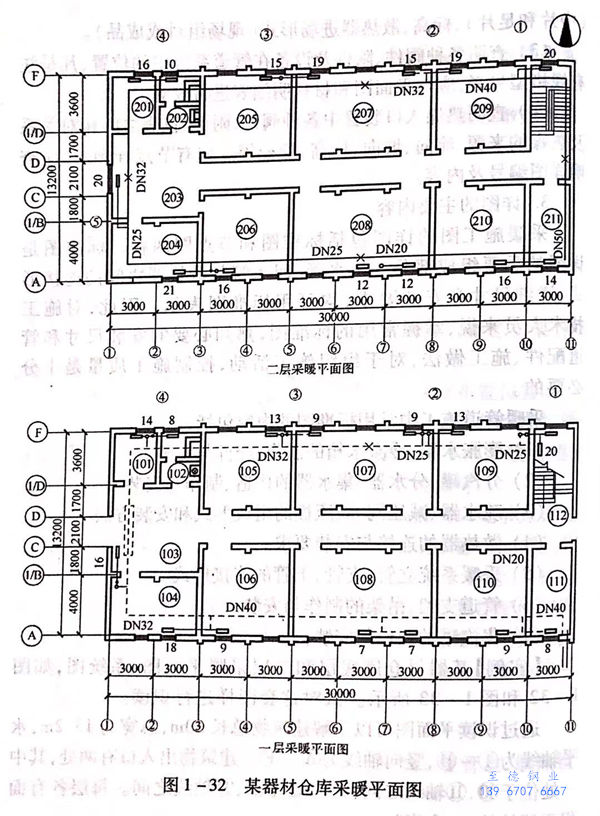

【實例】某器材倉庫底層和(he)二層采暖(nuan)平面圖(tu)(tu)、系統圖(tu)(tu)，如(ru)圖(tu)(tu)1-32和(he)圖(tu)(tu)1-33所示(shi)。試對這套(tao)圖(tu)(tu)樣進行識讀。
通過識(shi)讀平面圖可以了解建(jian)筑物(wu)總(zong)(zong)長30m,總(zong)(zong)寬為13.2m,水(shui)平軸(zhou)(zhou)線為①~?,豎向軸(zhou)(zhou)線為A~F.建(jian)筑物(wu)出(chu)人口有(you)兩處，其中一處位(wei)于(yu)⑩、?軸(zhou)(zhou)線之間，另一處在(zai)C、①軸(zhou)(zhou)線之間。每層各(ge)有(you)面積不等(deng)的(de)約11個(ge)房間。
在(zai)(zai)(zai)建筑物(wu)的兩個入口處，散(san)(san)熱(re)器(qi)布(bu)置在(zai)(zai)(zai)門口墻壁上(shang)(shang)，其余的散(san)(san)熱(re)器(qi)全部(bu)布(bu)置在(zai)(zai)(zai)各(ge)房間的窗臺(tai)下。散(san)(san)熱(re)器(qi)的片(pian)數(shu)均注在(zai)(zai)(zai)散(san)(san)熱(re)器(qi)圖例上(shang)(shang)。
通(tong)(tong)過(guo)查閱系(xi)(xi)統圖(tu)得知，本例(li)為(wei)(wei)雙管(guan)(guan)(guan)上分(fen)式熱(re)水(shui)(shui)采暖系(xi)(xi)統，熱(re)媒干管(guan)(guan)(guan)管(guan)(guan)(guan)徑為(wei)(wei)DN50,標(biao)高(gao)為(wei)(wei)－1.40m,由(you)南向北(bei)穿(chuan)過(guo)A軸線外墻進入111號房間，在A~?軸線交(jiao)角處登高(gao)，在總立管(guan)(guan)(guan)上安裝一控(kong)制閥門。總立管(guan)(guan)(guan)登高(gao)至二(er)層(ceng)6.00m,在天(tian)棚下沿墻敷設。干管(guan)(guan)(guan)管(guan)(guan)(guan)徑依次(ci)為(wei)(wei)DN50、DN40、DN32、DN25、DN20.本例(li)共有8根立管(guan)(guan)(guan)，管(guan)(guan)(guan)徑均為(wei)(wei)DN20.立管(guan)(guan)(guan)為(wei)(wei)雙管(guan)(guan)(guan)式，采用三通(tong)(tong)和四通(tong)(tong)與散熱(re)器連接。回水(shui)(shui)干管(guan)(guan)(guan)的起始端在103房間，標(biao)高(gao)為(wei)(wei)0.200m,沿墻在底層(ceng)地(di)面拖(tuo)地(di)敷設，管(guan)(guan)(guan)道(dao)坡度與回水(shui)(shui)流(liu)動(dong)方向為(wei)(wei)同向。回水(shui)(shui)干管(guan)(guan)(guan)在103房間過(guo)門處，返低(di)至地(di)溝(gou)繞過(guo)大門。干管(guan)(guan)(guan)管(guan)(guan)(guan)徑依次(ci)為(wei)(wei)DN20、DN25、DN32、DN40、DN50.干管(guan)(guan)(guan)在111房間返低(di)－1.400m 流(liu)至室外管(guan)(guan)(guan)道(dao)。
在(zai)供水、回水立管上均設(she)有(you)閥門，但①立管上未裝，而在(zai)散熱器的支管上安裝閥門。
由圖紙得知，干(gan)管(guan)(guan)上(shang)設有固定支架，供水(shui)干(gan)管(guan)(guan)上(shang)設有4個(ge)，回水(shui)干(gan)管(guan)(guan)上(shang)設有3個(ge)。管(guan)(guan)道(dao)活動支架通常在(zai)施工(gong)圖上(shang)是不顯示(shi)的(de)，施工(gong)人員應按有關規范(fan)要求，在(zai)現場選(xuan)定和設置。

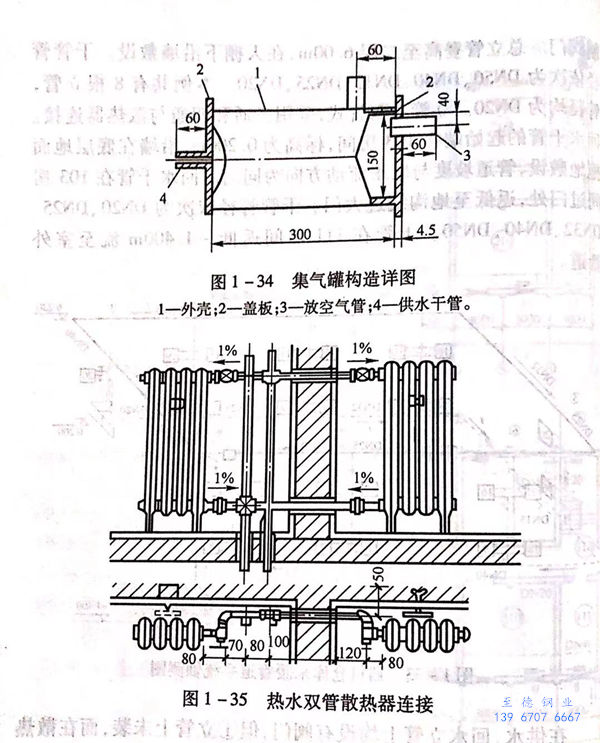

在識讀平面圖(tu)和系統圖(tu)的同(tong)時，需要查閱部分標準圖(tu)，本(ben)例中集氣罐的制作(zuo)與安裝，如(ru)(ru)圖(tu)1-34所示，散熱器與立支管的連接，如(ru)(ru)圖(tu)1-35所示。
