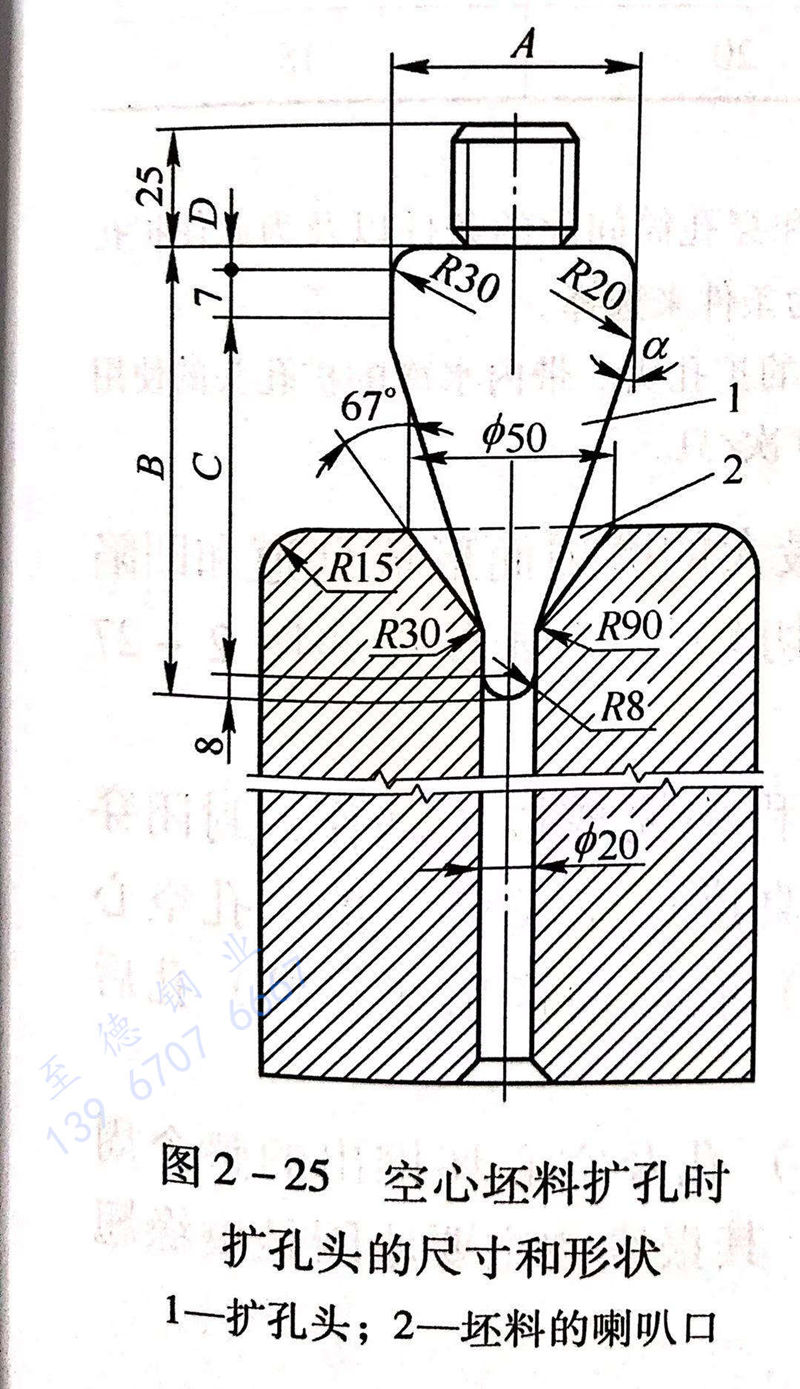

為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的亞洲歐美色綜合一區二區在線:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

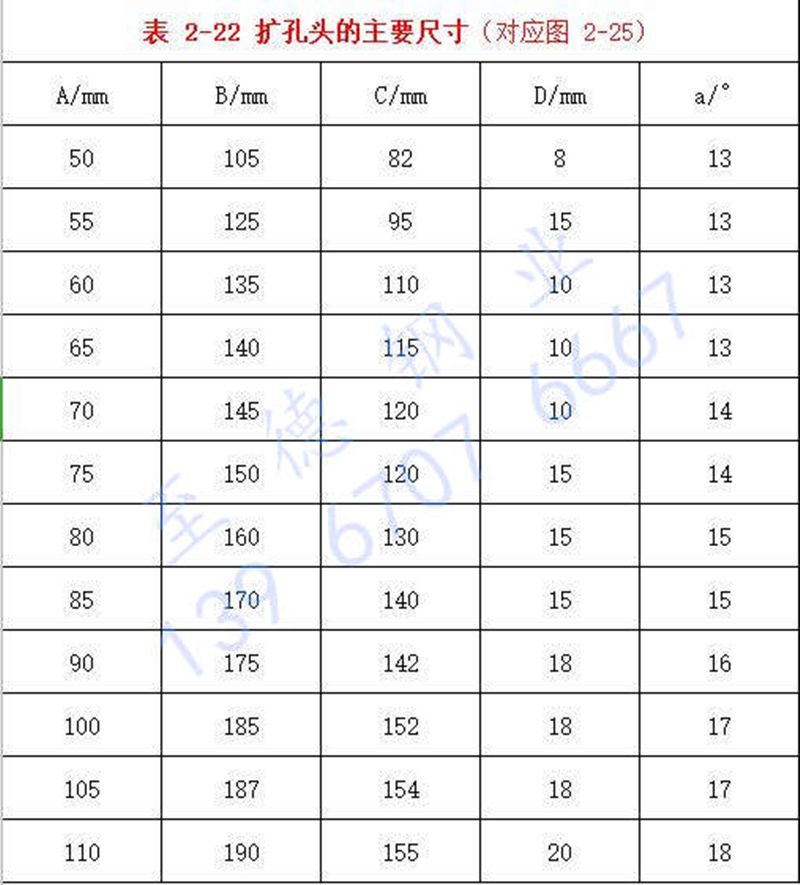

 穿(chuan)(chuan)孔(kong)桿上的(de)(de)擴(kuo)(kuo)孔(kong)頭在預鉆孔(kong)內(nei)移動，保證了(le)擴(kuo)(kuo)孔(kong)后空心坯(pi)(pi)的(de)(de)同心度。為了(le)我得高合金鋼、難(nan)變形(xing)材(cai)料的(de)(de)空心坯(pi)(pi)一般都采(cai)用(yong)擴(kuo)(kuo)孔(kong)工(gong)藝。這是因為此類材(cai)料的(de)(de)變形(xing)抗(kang)力大，穿(chuan)(chuan)孔(kong)困難(nan)，或會引起穿(chuan)(chuan)后空心坯(pi)(pi)過大的(de)(de)壁厚不(bu)均。推薦的(de)(de)擴(kuo)(kuo)孔(kong)頭尺寸(cun)列于(yu)表2-22。

注：1. 來自(zi)尼科波爾南方鋼(gang)管廠的(de)經驗。

      2. 擴孔(kong)頭(tou)的(de)其余尺寸(cun)，根據(ju)擴孔(kong)過程中金屬完全充(chong)滿坯(pi)料和(he)穿孔(kong)筒間(jian)隙(xi)的(de)條件(jian)(jian)以(yi)及為此使擴孔(kong)頭(tou)和(he)金屬之間(jian)在整個流動過程中保持潤(run)滑(hua)劑的(de)連續提供(gong)為條件(jian)(jian)來選擇。

     3. 在試(shi)驗中，采用3C:2W8V鋼制造的無(wu)水(shui)冷(leng)卻和帶內水(shui)冷(leng)的擴孔頭。帶內水(shui)冷(leng)的擴孔頭的使用壽命比無(wu)水(shui)冷(leng)擴孔頭的壽命高6~8次／只(zhi)，達到80~100次／只(zhi)。

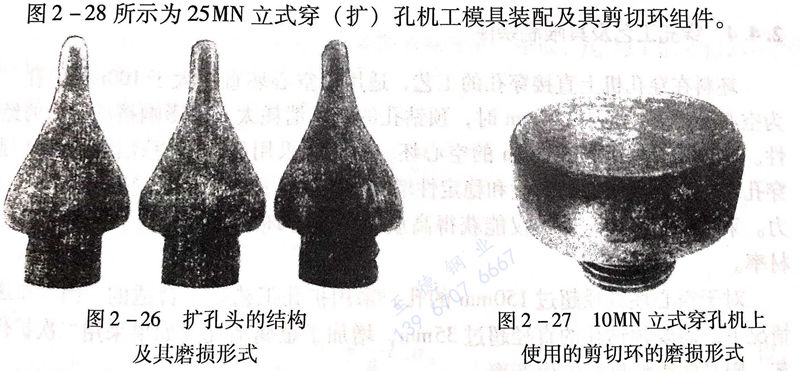

  在坯料的擴孔過程中(zhong)，擴孔頭的錐形表面受到最大的磨損而形成劃道和凹(ao)陷缺陷，如圖2-26所示(shi)(shi)。立式(shi)穿孔機上使用的剪切環(huan)的磨損形式(shi)如圖2-27所示(shi)(shi)。

 剪切環和(he)支(zhi)承頭的(de)作用是在(zai)坯料穿(chuan)(chuan)（擴(kuo)(kuo)）孔(kong)(kong)過程中完成以(yi)下(xia)(xia)動作：封閉穿(chuan)(chuan)（擴(kuo)(kuo)）孔(kong)(kong)筒(tong)內(nei)襯(chen)的(de)下(xia)(xia)端(duan)面，減小穿(chuan)(chuan)（擴(kuo)(kuo)）孔(kong)(kong)余料的(de)高度；完成穿(chuan)(chuan)（擴(kuo)(kuo)孔(kong)(kong)空心坯下(xia)(xia)端(duan)面的(de)定型；剪斷(duan)穿(chuan)(chuan)（擴(kuo)(kuo)）孔(kong)(kong)余料；從穿(chuan)(chuan)（擴(kuo)(kuo)）孔(kong)(kong)筒(tong)內(nei)推出(chu)穿(chuan)(chuan)擴(kuo)(kuo)孔(kong)(kong)后的(de)空心坯。

 剪(jian)切環和支承頭(tou)與加(jia)熱到高溫的(de)坯料在穿（擴）孔及空心(xin)坯推(tui)出的(de)整個同期內直接接觸，一般的(de)使(shi)用壽命(ming)為100~150次／只。其報廢的(de)主(zhu)要原因是棱緣翹曲和焊瘤。

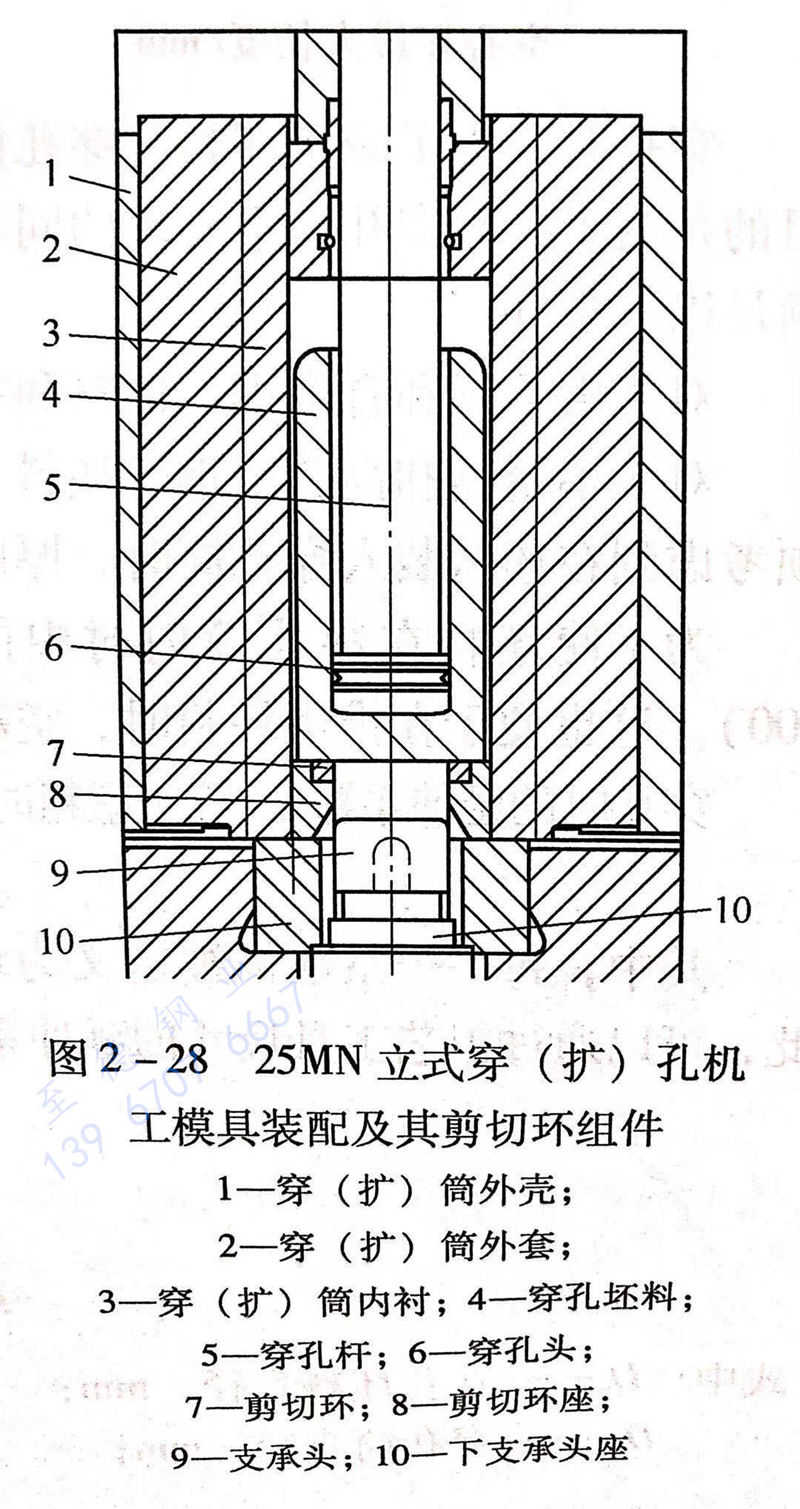

 圖2-28所示為(wei)25MN 立式穿(chuan)（擴）孔機(ji)工模具裝配及其剪切環組件。

 對擴(kuo)孔(kong)頭和剪(jian)切(qie)環(huan)間隙對空(kong)心(xin)坯(pi)(pi)端(duan)部質量(liang)的(de)(de)(de)影響試(shi)驗的(de)(de)(de)結果認為，擴(kuo)孔(kong)頭和剪(jian)切(qie)環(huan)的(de)(de)(de)直徑(jing)差不應該超(chao)過(guo)0.6mm,否則將會(hui)導致不適當(dang)的(de)(de)(de)增大沖余的(de)(de)(de)直徑(jing)，提高(gao)金屬消耗(hao)(hao)系數，并(bing)引(yin)起空(kong)心(xin)坯(pi)(pi)端(duan)部形狀(zhuang)的(de)(de)(de)歪(wai)曲。應該指出，擴(kuo)孔(kong)工(gong)藝的(de)(de)(de)優點是獲得的(de)(de)(de)空(kong)心(xin)坯(pi)(pi)的(de)(de)(de)幾何(he)尺寸準確，由于擴(kuo)孔(kong)工(gong)藝使用的(de)(de)(de)坯(pi)(pi)料長度比(bi)較長，穿孔(kong)機的(de)(de)(de)生(sheng)產率比(bi)較高(gao)；缺點是坯(pi)(pi)料金屬的(de)(de)(de)消耗(hao)(hao)較大，成材率比(bi)較低(di)，并(bing)且增加了(le)(le)加工(gong)預(yu)鉆孔(kong)的(de)(de)(de)設備(bei)與人(ren)力，提高(gao)了(le)(le)不銹(xiu)鋼管的(de)(de)(de)生(sheng)產成本(ben)。

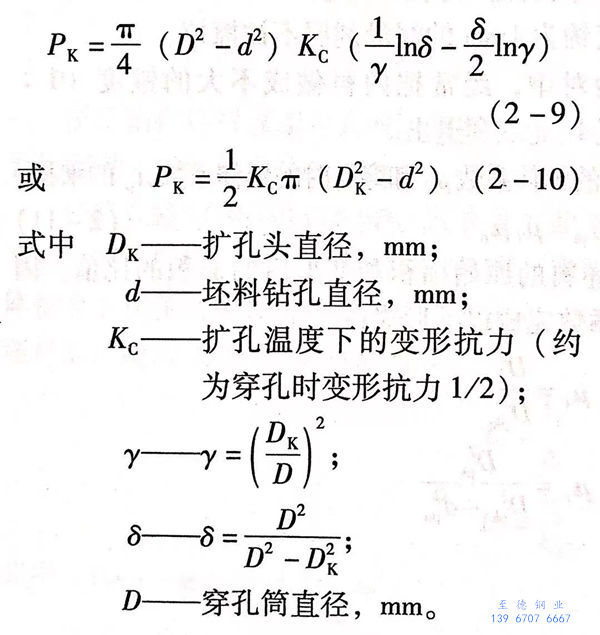

 在預鉆孔坯(pi)料擴(kuo)孔時，擴(kuo)孔力可以按(an)照實心(xin)坯(pi)料穿孔時，穿孔力計算結果的25~30% 來取。也可以按(an)式（2-9）或式（2-19）計算：
