浙江至德(de)鋼業有限公司技術人員(yuan)，根據(ju)公司車(che)間生產工藝及檢驗發(fa)現不銹鋼管擠壓時，使用的空心坯可以由以下三種方法獲(huo)得：

 1. 在實心坯料上，直接(jie)鉆一個(ge)直徑(jing)(jing)比擠(ji)壓芯(xin)棒直徑(jing)(jing)略(lve)大的孔(kong)。這種(zhong)方法用(yong)于得到直徑(jing)(jing)為50mm以下的孔(kong)。

 2. 在實心坯料上(shang)，先預鉆一(yi)個直徑為20~30mm的(de)(de)小孔，然后(hou)在擴孔機上(shang)將孔擴大到指(zhi)定的(de)(de)尺寸。這種方法用于得到50~100mm的(de)(de)孔。

 3. 實心坯料在(zai)穿孔(kong)機上直(zhi)接(jie)穿孔(kong)，得到所要求尺(chi)寸的孔(kong)。這(zhe)種方(fang)法用(yong)于(yu)大于(yu)100mm的孔(kong)。

  無論以何種方法獲得的空心坯料，其主要的質量指標是空心壞料的同心度及其內孔的彎曲度。在坯料進行穿孔或擴孔時，影響穿孔空心坯同心度和內孔看曲度的，同時也是影響其擠壓鋼管壁厚均勻度極限值的參數，主要是坯料的長度Lz,與其內孔的直徑dg的比值。一般情況下，為了確保空心坯的同心度和擠壓管壁厚均勻度的極限值，將參數L2/ds限制在一定范圍內。實心坯料穿孔時，L,/d8=5~7(碳素鋼7,不銹鋼 5~6);空心坯料擴孔時，L/dg=10~12(最大L/dg可達到15)。

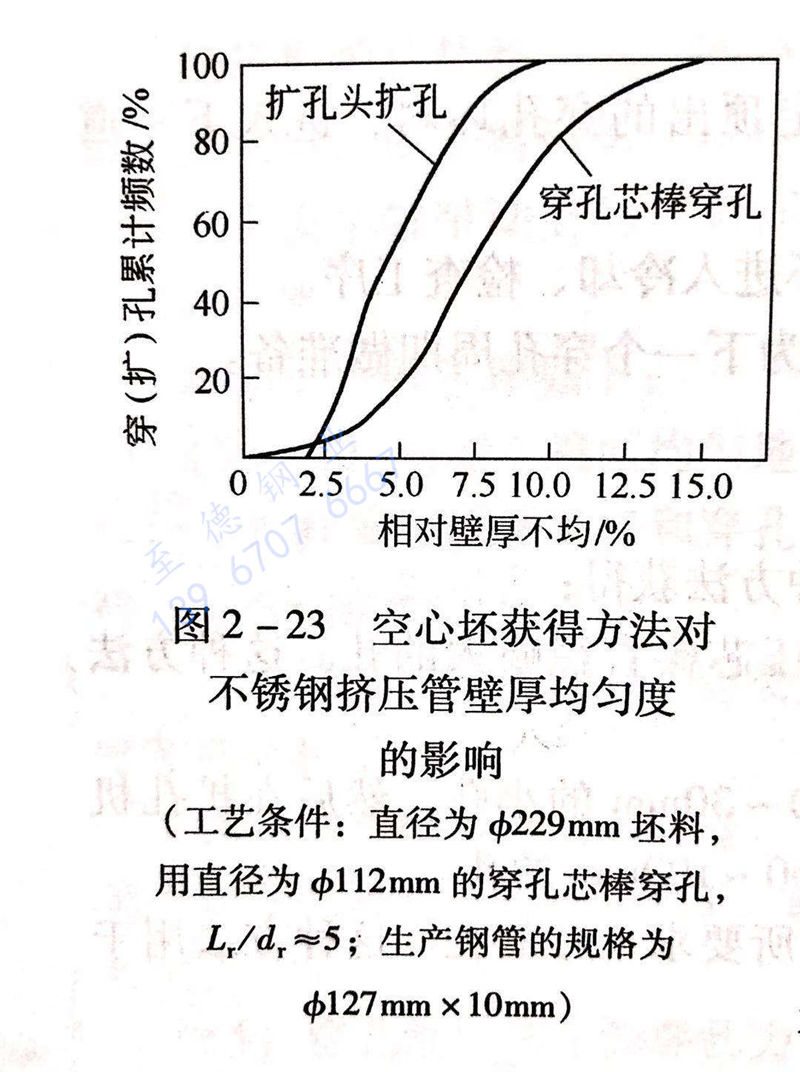

  L,/d比值的選擇主要取決于材料的變形抗力以及對擠壓不(bu)銹鋼管(guan)壁厚精度的要求。06Cr18N111Ti不銹鋼坯料穿孔后空心坯壁厚不均影響的試驗結果顯示，隨著L/ds的比值從4.4增大至6.1,穿孔后空心坯的壁厚不均增大15%.根據奧地利原VEW公司在34MN擠壓機上所得到的數據，空心坯的獲得方法對不銹鋼擠壓鋼管壁厚均勻度的影響示于圖2-23。由圖2-23可知，擴孔工藝比穿孔工藝具有更高的空心坯壁厚精度。

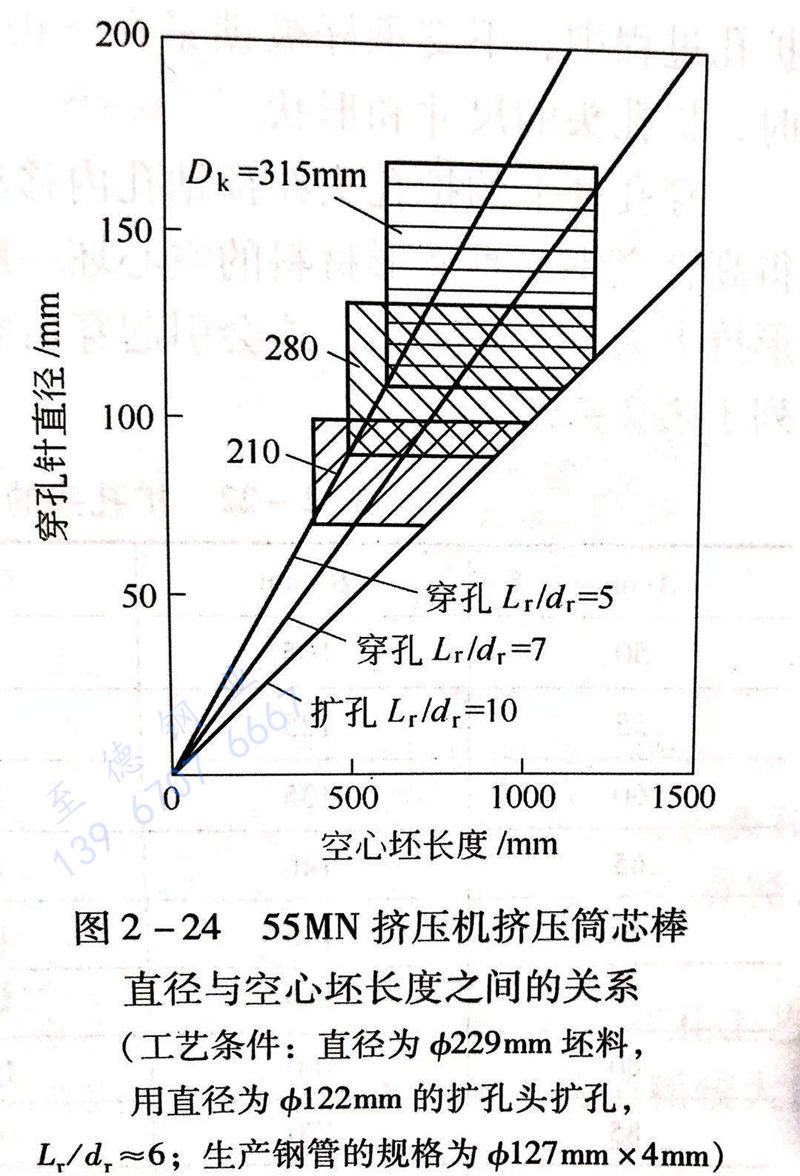

 55MN擠(ji)(ji)壓(ya)機上，采用ф210mm、ф280mm和ф315mm 擠(ji)(ji)壓(ya)筒時的(de)(de)芯棒(bang)直徑空心坯長度(du)之間的(de)(de)關系示(shi)于圖(tu)2-24。圖(tu)中有(you)細線(xian)的(de)(de)區(qu)域表示(shi)可能的(de)(de)芯棒(bang)直徑與空心坯的(de)(de)長度(du)的(de)(de)比值。采用坯料的(de)(de)孔工藝(yi)，將使(shi)這個區(qu)域向較小(xiao)(xiao)的(de)(de)空心坯長度(du)方面明(ming)顯地縮小(xiao)(xiao)。在許多情況下，不銹鋼管縮小(xiao)(xiao)到一半。

 不銹鋼管坯(pi)料(liao)在穿孔(kong)和(he)擴孔(kong)時，必(bi)須滿(man)足以下條件：在一次行程(cheng)中，孔(kong)的擴大不(bu)應(ying)超過5倍；擴孔(kong)時的延(yan)伸系數(shu)不(bu)應(ying)超過1.45;穿孔(kong)時的延(yan)伸系數(shu)不(bu)應(ying)超過1.60。

采用擴孔(kong)(kong)(kong)工藝的(de)效果隨(sui)著穿(chuan)(chuan)孔(kong)(kong)(kong)機噸位或擴孔(kong)(kong)(kong)芯棒直徑(jing)的(de)減小而(er)增(zeng)加。在這種情況下(xia)，擴孔(kong)(kong)(kong)工藝可以用到擠壓筒(tong)的(de)整個長度擴孔(kong)(kong)(kong)頭擴孔(kong)(kong)(kong)的(de)坯料。所以，對于10~25MN擠壓機的(de)擠壓穿(chuan)(chuan)孔(kong)(kong)(kong)芯棒穿(chuan)(chuan)孔(kong)(kong)(kong)車間，立式穿(chuan)(chuan)（擴）孔(kong)(kong)(kong)機的(de)選擇應該是(shi)(shi)更簡單(dan)的(de)擴孔(kong)(kong)(kong)機，而(er)不是(shi)(shi)穿(chuan)(chuan)孔(kong)(kong)(kong)機。

 對于直(zhi)徑超(chao)過150mm的(de)(de)(de)(de)孔(kong)，采用(yong)擴(kuo)(kuo)孔(kong)工藝(yi)是(shi)不(bu)合適的(de)(de)(de)(de)，因(yin)為這就需(xu)(xu)要(yao)使坯料的(de)(de)(de)(de)鉆孔(kong)直(zhi)徑超(chao)過35mm,因(yin)而(er)增加(jia)了(le)金屬(shu)消耗，或者(zhe)是(shi)需(xu)(xu)要(yao)進(jin)行2次擴(kuo)(kuo)孔(kong)。其結果是(shi)使擠壓生(sheng)產(chan)(chan)線(xian)的(de)(de)(de)(de)部(bu)分設備閑置(zhi)，降(jiang)低了(le)整(zheng)條生(sheng)產(chan)(chan)線(xian)的(de)(de)(de)(de)生(sheng)產(chan)(chan)的(de)(de)(de)(de)影(ying)響效率。

 最(zui)直接(jie)影(ying)響(xiang)穿(chuan)(chuan)(chuan)（擴(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)(de)因素是(shi)(shi)穿(chuan)(chuan)(chuan)（擴(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)（擴(kuo)）孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)襯之(zhi)間(jian)(jian)的(de)(de)(de)(de)(de)(de)(de)間(jian)(jian)隙(xi)。穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)時，由(you)于(yu)(yu)實心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)在穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)預(yu)(yu)先經(jing)過鐓粗工(gong)序，因此(ci)當(dang)鐓粗壞(huai)料(liao)(liao)的(de)(de)(de)(de)(de)(de)(de)鐓粗變形程度(du)足夠時，鐓粗后坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)襯的(de)(de)(de)(de)(de)(de)(de)牙孔(kong)(kong)(kong)(kong)和擴(kuo)孔(kong)(kong)(kong)(kong)工(gong)藝之(zhi)間(jian)(jian)的(de)(de)(de)(de)(de)(de)(de)間(jian)(jian)隙(xi)，基本上應等于(yu)(yu)零，在這種情況(kuang)下，穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)襯之(zhi)間(jian)(jian)的(de)(de)(de)(de)(de)(de)(de)間(jian)(jian)隙(xi)對于(yu)(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)后空(kong)心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)(pi)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)(de)影(ying)響(xiang)非(fei)常小(xiao)。而當(dang)擴(kuo)孔(kong)(kong)(kong)(kong)時，由(you)于(yu)(yu)預(yu)(yu)鉆孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)在擴(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)不進(jin)行預(yu)(yu)先鐓粗，因此(ci)，當(dang)預(yu)(yu)鉆孔(kong)(kong)(kong)(kong)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)進(jin)行擴(kuo)孔(kong)(kong)(kong)(kong)時，預(yu)(yu)鉆孔(kong)(kong)(kong)(kong)空(kong)心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)外徑與(yu)擴(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)襯之(zhi)間(jian)(jian)的(de)(de)(de)(de)(de)(de)(de)間(jian)(jian)隙(xi)使擴(kuo)孔(kong)(kong)(kong)(kong)過程的(de)(de)(de)(de)(de)(de)(de)穩定性(xing)降低，因而直接(jie)影(ying)響(xiang)到擴(kuo)孔(kong)(kong)(kong)(kong)后空(kong)心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)(pi)的(de)(de)(de)(de)(de)(de)(de)同(tong)心(xin)(xin)度(du)。在擴(kuo)孔(kong)(kong)(kong)(kong)時，對于(yu)(yu)坯(pi)(pi)(pi)(pi)(pi)(pi)料(liao)(liao)與(yu)擴(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內(nei)襯之(zhi)間(jian)(jian)的(de)(de)(de)(de)(de)(de)(de)間(jian)(jian)隙(xi)應當(dang)特別引起注意，并且應盡可能(neng)地做到最(zui)小(xiao)，且做到精(jing)確。這是(shi)(shi)確保擴(kuo)孔(kong)(kong)(kong)(kong)后空(kong)心(xin)(xin)坯(pi)(pi)(pi)(pi)(pi)(pi)同(tong)心(xin)(xin)度(du)的(de)(de)(de)(de)(de)(de)(de)關鍵。

另外(wai)，有資料認為(wei)碳鋼(gang)和低合金鋼(gang)穿孔(kong)時的延伸(shen)系數不(bu)應大(da)于(yu)1.6,不(bu)銹(xiu)鋼(gang)不(bu)應超過1.5,而擴(kuo)孔(kong)時不(bu)銹(xiu)鋼(gang)的延伸(shen)系數不(bu)應大(da)于(yu)1.3。圖2-23所示(shi)為(wei)空(kong)心(xin)坯(pi)獲(huo)得方法對不(bu)銹(xiu)鋼(gang)擠壓(ya)(ya)管壁(bi)厚均勻度的影響。坯(pi)料直(zhi)徑為(wei)229mm,穿孔(kong)芯棒(bang)和擴(kuo)孔(kong)頭的直(zhi)徑為(wei)112mm。前者 L/d,≈5,生產(chan)的不(bu)銹(xiu)鋼(gang)管規格為(wei) ф127mm x10mm;后者L/d,≈6,生產(chan)的不(bu)銹(xiu)鋼(gang)管規格為(wei)ф127mmx4mm.圖2-24所示(shi)為(wei)55MN 擠壓(ya)(ya)機(ji)210mm、280mm和315mm擠壓(ya)(ya)筒的芯棒(bang)直(zhi)徑和空(kong)心(xin)坯(pi)長度之(zhi)間的關系。
