熱擠壓不銹鋼管對坯(pi)料加工的(de)要求取決(jue)于坯(pi)料的(de)材(cai)料和狀(zhuang)態(tai)：

 1. 對于軋坯可采用噴丸處理清除表面的氧化鐵皮及局部缺陷，對于鍛坯則需要進行剝皮。

 2. 對于碳素鋼、合金結構鋼坯料采用矯直和噴丸處理清理表面，不需要進行剝皮；而對于軸承鋼、不銹(xiu)鋼和耐熱(re)鋼，需進行剝皮處理，且車紋深度在0.01mm以下。空心坯料的內孔表面應無深槽和劃痕。

 3. 坯料(liao)端面要(yao)進行倒棱，高(gao)合金(jin)鋼坯料(liao)要(yao)倒成(cheng)圓角(jiao)。

 4. 坯料需為鎮靜鋼，且組織均勻、無熱脆傾向。馬氏體不(bu)銹(xiu)鋼擠壓時無困難，奧氏體不銹鋼中的α相含量應盡量降低。

 5. 坯料加(jia)工后的尺寸偏差(cha)如下：

    a. 直徑(jing)偏差

      軋坯(pi)剝皮(pi)處理之前：外徑D≤200mm時，偏(pian)(pian)差(cha)為－2.0mm;D>200mm時，偏(pian)(pian)差(cha)為－3.0mm.軋坯(pi)及鍛坯(pi)經剝皮(pi)后偏(pian)(pian)差(cha)為±0.5mm.

    b. 長度偏差

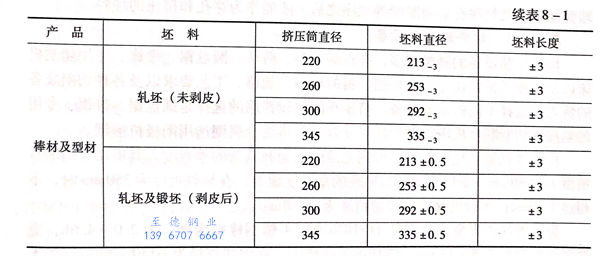

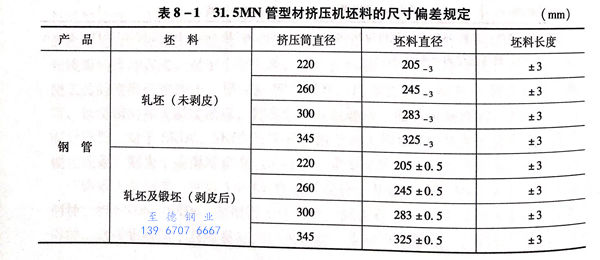

      軋坯及(ji)(ji)鍛(duan)坯未剝皮(pi)和經剝皮(pi)后偏(pian)差(cha)(cha)均為±3.0mm。31.5MN(3150t)擠壓機用于管材、棒材及(ji)(ji)型材生產時(shi)對其坯料尺寸偏(pian)差(cha)(cha)的規定(ding)見表8-1.

 6. 碳鋼(gang)和(he)低合金鋼(gang)坯料加工后(hou)，其(qi)表面(mian)光(guang)潔度要求(qiu)大于4級(ji)；不銹鋼(gang)和(he)高合金鋼(gang)坯料加工后(hou)，其(qi)表面(mian)光(guang)潔度要求(qiu)大于6級(ji)。

 7. 坯料切(qie)斜(xie)(xie)度(du)要求：坯料直徑D≤200mm時(shi)，切(qie)斜(xie)(xie)度(du)不(bu)大(da)于3.0mm;D>200mm時(shi)，切(qie)斜(xie)(xie)度(du)不(bu)大(da)于4mm.

 8. 預鉆孔的最(zui)(zui)大(da)偏(pian)心度(du)要求為±0.5mm,最(zui)(zui)大(da)粗糙度(du)要求為R.≤0.005mm,表面(mian)光潔(jie)度(du)要求大(da)于5級(ji)。

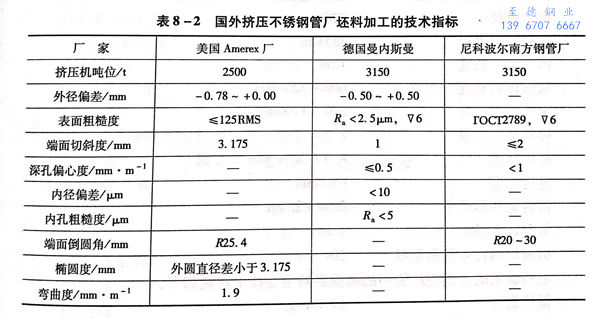

 國外擠壓不銹鋼管廠坯料加工的技術指標見表8-2.
