擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

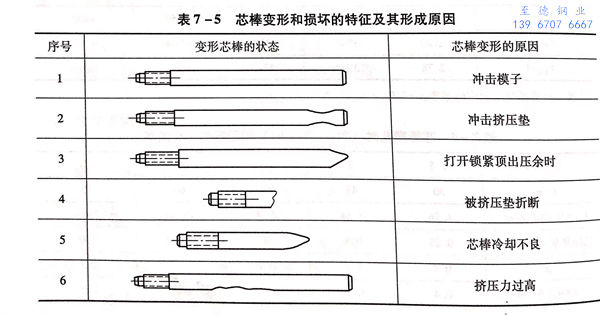

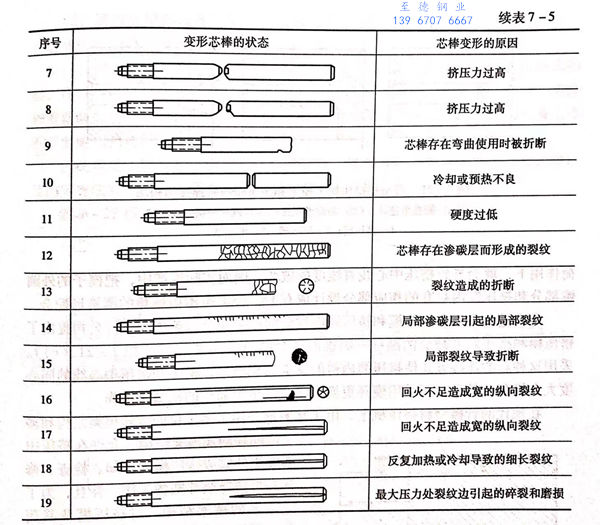

  表7-5中列出了使(shi)用(yong)在15MN(1500t)和25MN(2500t)臥(wo)式擠壓機上的中等尺寸(cun)芯棒的幾(ji)種變形和損壞的特征。

  芯(xin)棒(bang)直徑35mm,材料為3Cr2W8V,硬(ying)度HRC=47~51,相應的(de)瞬時抗力為1500~1700MPa,螺紋(wen)部分HRC=31~38。具(ju)有上述(shu)硬(ying)度的(de)芯(xin)棒(bang)多半(ban)使(shi)用時會損壞，在(zai)芯(xin)棒(bang)上產(chan)生(sheng)縱向(xiang)裂(lie)(lie)紋(wen)。這些裂(lie)(lie)紋(wen)擴大并形成細(xi)的(de)橫向(xiang)裂(lie)(lie)紋(wen)，導致芯(xin)棒(bang)橫向(xiang)斷(duan)裂(lie)(lie)。當芯(xin)棒(bang)熱處(chu)理(li)后的(de)硬(ying)度降低至HRC=48時，可以使(shi)其壽命得到(dao)提高。
