1. 鐵素體型(xing)耐熱(re)鋼(gang)焊接(jie)工(gong)藝(yi)要點

  ①. 鐵素體型耐熱(re)鋼可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用(yong)鉻鋼(gang)焊條(tiao)焊接時，要(yao)求(qiu)對母材低溫(wen)預熱，不(bu)超過150℃.含鉻量(liang)較高的鐵素體鋼(gang)，預熱溫(wen)度(du)相應(ying)提高一些，200~300℃.

  ③. 可以(yi)選用(yong)與母材相近的鐵素體(ti)鉻鋼(gang)焊條，也可選用(yong)奧(ao)氏體(ti)鋼(gang)焊條。

  ④. 選用(yong)較(jiao)小的(de)焊(han)接(jie)電流，較(jiao)快的(de)焊(han)接(jie)速度，焊(han)條不做橫向擺動。焊(han)接(jie)時在高溫的(de)停留時間不應太長。

  ⑤. 多層(ceng)焊(han)必須嚴格(ge)控制層(ceng)間(jian)溫度(du)，不可(ke)連續施焊(han)，前一道(dao)焊(han)縫(feng)冷(leng)卻到預熱溫度(du)后(hou)才允(yun)許焊(han)下一道(dao)，以防接(jie)頭過熱。

  ⑥. 焊接接頭不得受到嚴重撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊(han)接材料(liao)的選(xuan)擇及預(yu)熱(re)、焊(han)后熱(re)處理規范

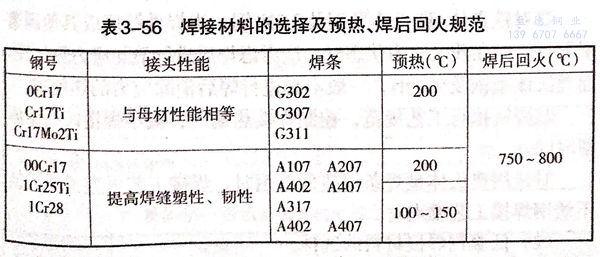

  焊(han)接(jie)材料的選擇(ze)及預熱、焊(han)后回(hui)火規范見(jian)表3-56.
