1. 馬氏體型(xing)耐熱鋼焊接工藝要點

  ①. 常采用焊條電(dian)弧(hu)焊，氬(ya)弧(hu)焊和(he)埋弧(hu)自動焊 不宜(yi)采用氣焊。

  ②. 應嚴格做好(hao)焊(han)(han)件(jian)的焊(han)(han)前清理工作(zuo)，保證焊(han)(han)件(jian)、焊(han)(han)材處于(yu)低(di)氫狀態。

  ③. 宜采用較大的電流施焊(han)，以減慢焊(han)縫的冷卻速(su)度。

  ④. 必須進行預(yu)(yu)熱。多(duo)層焊時，層間溫度保持在(zai)預(yu)(yu)熱溫度以(yi)上，且焊后應緩冷(leng)。

  ⑤. 焊后應待焊接(jie)(jie)接(jie)(jie)頭冷(leng)至100~150℃(對(dui)厚度小于10mm的焊件(jian)，可冷(leng)至室溫），保持1~2h,再進(jin)行回火處理。

  ⑥. 焊接工藝參數可參照馬氏(shi)體(ti)不銹(xiu)鋼(gang)的(de)焊接。

2. 焊(han)接材料的選擇及預熱、焊(han)后回(hui)火規范

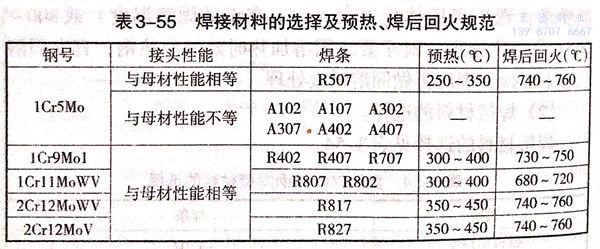

  焊(han)接材料的選擇及(ji)預(yu)熱(re)，焊(han)后回火規范(fan)見表3-55.
