不銹(xiu)鋼化(hua)學著色(se)配方 4 (見(jian)表8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏體(ti)不銹鋼在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑的(de)作用和影響

 ①. 著色劑S

   著色劑(ji)(ji)的(de)加(jia)入不(bu)(bu)僅(jin)可以擴大著色色澤范(fan)圍，還可降低鉻酐含(han)量。表8-13是其(qi)他成分(fen)不(bu)(bu)變的(de)情況下(xia)，不(bu)(bu)同含(han)量的(de)著色劑(ji)(ji)S對著色膜外觀的(de)影(ying)響(xiang)。

   隨著(zhu)色(se)劑(ji)S含量(liang)的增(zeng)加，著(zhu)色(se)外(wai)觀由(you)黃色(se)變到黑(hei)色(se)。含量(liang)超過40g/L,色(se)澤變化(hua)不(bu)大。要(yao)(yao)根據(ju)色(se)澤的需要(yao)(yao)確定著(zhu)色(se)劑(ji)S的含量(liang)。

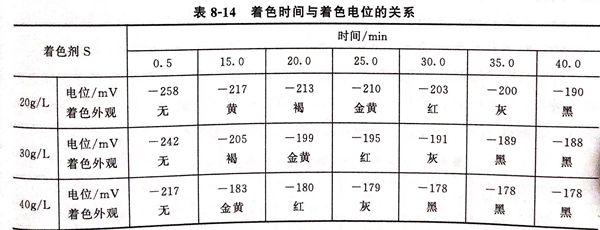

   從表8-14可知，在著(zhu)(zhu)色(se)(se)劑S含量不同的(de)溶液中(zhong)，隨(sui)著(zhu)(zhu)著(zhu)(zhu)色(se)(se)時(shi)間(jian)的(de)延長，氧化膜(mo)增(zeng)厚，表面(mian)電(dian)位(wei)逐(zhu)漸正移，電(dian)位(wei)變(bian)化范(fan)圍為40~54mV.當(dang)氧化膜(mo)增(zeng)長到一(yi)定厚度，著(zhu)(zhu)色(se)(se)電(dian)位(wei)基(ji)本(ben)達到恒定時(shi)，表面(mian)呈現灰色(se)(se)、黑(hei)色(se)(se)。此外，隨(sui)著(zhu)(zhu)著(zhu)(zhu)色(se)(se)劑濃度的(de)增(zeng)加，不銹鋼開(kai)始著(zhu)(zhu)色(se)(se)電(dian)位(wei)和達到黑(hei)色(se)(se)時(shi)的(de)電(dian)位(wei)，比(bi)低濃度著(zhu)(zhu)色(se)(se)劑時(shi)的(de)電(dian)位(wei)要正，膜(mo)層(ceng)(ceng)達到深色(se)(se)的(de)時(shi)間(jian)縮(suo)短。表明著(zhu)(zhu)色(se)(se)劑在形成彩色(se)(se)膜(mo)層(ceng)(ceng)的(de)過程中(zhong)有利于(yu)膜(mo)層(ceng)(ceng)的(de)著(zhu)(zhu)色(se)(se)。

②. 穩定劑M

 表8-15為(wei)穩定劑對著(zhu)色外觀(guan)的(de)影響(xiang)。

 由表8-15可知，穩定(ding)劑的加入，可使表面顏色更加鮮艷，有利于提高著(zhu)色液的穩定(ding)性。

③. 促進(jin)劑V

 表8-16為促(cu)進劑對著色(se)外觀的(de)影(ying)響(xiang)。

 由表(biao)8-16可(ke)知，促(cu)進劑(ji)對(dui)表(biao)面色(se)(se)澤的影響很大，對(dui)形成黑(hei)(hei)色(se)(se)膜起到了促(cu)進作用，若不(bu)(bu)需(xu)要黑(hei)(hei)色(se)(se)膜層(ceng)，在著色(se)(se)液中(zhong)可(ke)不(bu)(bu)加促(cu)進劑(ji)。

2. 著色時間的影響(xiang)

 在配方4的化學著色液(ye)中，在3Cr13不(bu)銹(xiu)鋼表(biao)面上(shang)隨著著色時間(jian)的不(bu)同，可以獲得黃色、紅紫(zi)色、灰色、黑(hei)色等多種色澤。鉻酐濃度為(wei)普通(tong)化學著色液(ye)中的1/4~1/3,有利于環保(bao)。

3. 獲得(de)的膜(mo)層具(ju)有(you)良(liang)好(hao)的耐磨性和(he)耐候性
