固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理是(shi)將合(he)(he)(he)(he)(he)金(jin)(jin)(jin)加熱(re)到高溫(wen)(wen)(wen)(wen)(wen)單－相(xiang)(xiang)(xiang)區恒溫(wen)(wen)(wen)(wen)(wen)保持(chi)，使(shi)(shi)過(guo)剩相(xiang)(xiang)(xiang)溶(rong)(rong)(rong)(rong)解(jie)(jie)到溶(rong)(rong)(rong)(rong)體(ti)后快速冷(leng)卻、以得到過(guo)飽(bao)(bao)和(he)固(gu)(gu)溶(rong)(rong)(rong)(rong)體(ti)的(de)(de)熱(re)處(chu)(chu)理工(gong)藝。首先，固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理是(shi)為了溶(rong)(rong)(rong)(rong)解(jie)(jie)基體(ti)內(nei)碳化(hua)物(wu)、γ'相(xiang)(xiang)(xiang)等(deng)以得到均勻的(de)(de)過(guo)飽(bao)(bao)和(he)固(gu)(gu)溶(rong)(rong)(rong)(rong)體(ti)，便于(yu)(yu)時(shi)效時(shi)重新(xin)析(xi)(xi)出(chu)顆粒(li)細小、分布(bu)均勻的(de)(de)碳化(hua)物(wu)和(he)γ'等(deng)強(qiang)(qiang)化(hua)相(xiang)(xiang)(xiang)，同時(shi)消除由于(yu)(yu)冷(leng)熱(re)加工(gong)產(chan)生的(de)(de)應力(li)。使(shi)(shi)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)發生再結(jie)晶。其次，固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理是(shi)為了獲得適宜的(de)(de)晶粒(li)度(du)(du)，以保證(zheng)(zheng)(zheng)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)高溫(wen)(wen)(wen)(wen)(wen)抗蠕變性(xing)能。固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理的(de)(de)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)范圍(wei)為980~1250℃,主要(yao)根據各(ge)個合(he)(he)(he)(he)(he)金(jin)(jin)(jin)中相(xiang)(xiang)(xiang)析(xi)(xi)出(chu)和(he)溶(rong)(rong)(rong)(rong)解(jie)(jie)規律及使(shi)(shi)用(yong)要(yao)求來選擇，以保證(zheng)(zheng)(zheng)主要(yao)強(qiang)(qiang)化(hua)相(xiang)(xiang)(xiang)必(bi)要(yao)的(de)(de)析(xi)(xi)出(chu)條件和(he)一定的(de)(de)晶粒(li)度(du)(du)。對于(yu)(yu)長(chang)期高溫(wen)(wen)(wen)(wen)(wen)使(shi)(shi)用(yong)的(de)(de)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)，要(yao)求有(you)較(jiao)好的(de)(de)高溫(wen)(wen)(wen)(wen)(wen)持(chi)久和(he)蠕變性(xing)能，應選擇較(jiao)高的(de)(de)固(gu)(gu)溶(rong)(rong)(rong)(rong)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)以獲得較(jiao)大的(de)(de)晶粒(li)度(du)(du)；對于(yu)(yu)中溫(wen)(wen)(wen)(wen)(wen)使(shi)(shi)用(yong)并要(yao)求較(jiao)好的(de)(de)室溫(wen)(wen)(wen)(wen)(wen)硬(ying)度(du)(du)、屈服(fu)強(qiang)(qiang)度(du)(du)、拉伸強(qiang)(qiang)度(du)(du)、沖擊韌性(xing)和(he)疲勞強(qiang)(qiang)度(du)(du)的(de)(de)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)，可(ke)采用(yong)較(jiao)低(di)的(de)(de)固(gu)(gu)溶(rong)(rong)(rong)(rong)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)，保證(zheng)(zheng)(zheng)較(jiao)小的(de)(de)晶粒(li)度(du)(du)。高溫(wen)(wen)(wen)(wen)(wen)固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理時(shi)，各(ge)種析(xi)(xi)出(chu)相(xiang)(xiang)(xiang)都逐步(bu)溶(rong)(rong)(rong)(rong)解(jie)(jie)，同時(shi)晶粒(li)長(chang)大；低(di)溫(wen)(wen)(wen)(wen)(wen)固(gu)(gu)溶(rong)(rong)(rong)(rong)處(chu)(chu)理時(shi)，不僅有(you)主要(yao)強(qiang)(qiang)化(hua)相(xiang)(xiang)(xiang)的(de)(de)溶(rong)(rong)(rong)(rong)解(jie)(jie)，而且可(ke)能有(you)某些相(xiang)(xiang)(xiang)的(de)(de)析(xi)(xi)出(chu)。對于(yu)(yu)過(guo)飽(bao)(bao)和(he)度(du)(du)低(di)的(de)(de)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)，通(tong)常選擇較(jiao)快的(de)(de)冷(leng)卻速度(du)(du)；對于(yu)(yu)過(guo)飽(bao)(bao)和(he)度(du)(du)高的(de)(de)合(he)(he)(he)(he)(he)金(jin)(jin)(jin)，通(tong)常為空氣(qi)中冷(leng)卻。

 對2205雙相不銹鋼(gang)進行不同溫度的固溶處理會導致2205雙相不銹鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。

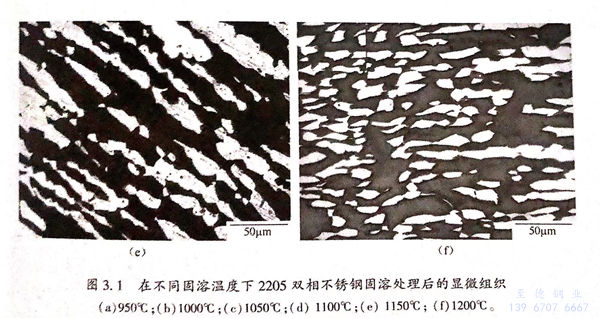

  選(xuan)取1000℃作為(wei)最低固(gu)溶溫(wen)度(du)，當(dang)熱處理溫(wen)度(du)低于950℃時(shi)，雙相(xiang)(xiang)不銹(xiu)鋼(gang)(gang)基體(ti)(ti)(ti)(ti)(ti)會析出雜質相(xiang)(xiang)σ相(xiang)(xiang)，σ相(xiang)(xiang)作為(wei)富(fu)含Cr、Mo的(de)硬脆相(xiang)(xiang)，其存在降低雙相(xiang)(xiang)不銹(xiu)鋼(gang)(gang)的(de)耐蝕(shi)性(xing)能。圖(tu)3.1(a)為(wei)950℃的(de)微觀組織，。相(xiang)(xiang)廣泛(fan)分布于鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)／奧氏(shi)體(ti)(ti)(ti)(ti)(ti)晶(jing)界。當(dang)溫(wen)度(du)達(da)到(dao)1000℃時(shi)，σ相(xiang)(xiang)會消失，雙相(xiang)(xiang)不銹(xiu)鋼(gang)(gang)中只存在鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)和(he)奧氏(shi)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)。圖(tu)3.1(b)~(f)中深色區為(wei)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)，淺色區為(wei)奧氏(shi)體(ti)(ti)(ti)(ti)(ti)。奧氏(shi)體(ti)(ti)(ti)(ti)(ti)以(yi)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)為(wei)基體(ti)(ti)(ti)(ti)(ti)，呈(cheng)帶狀或島(dao)狀分布于鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)上(shang)。隨著(zhu)溫(wen)度(du)的(de)升高，奧氏(shi)體(ti)(ti)(ti)(ti)(ti)晶(jing)粒尺寸變大(da)。

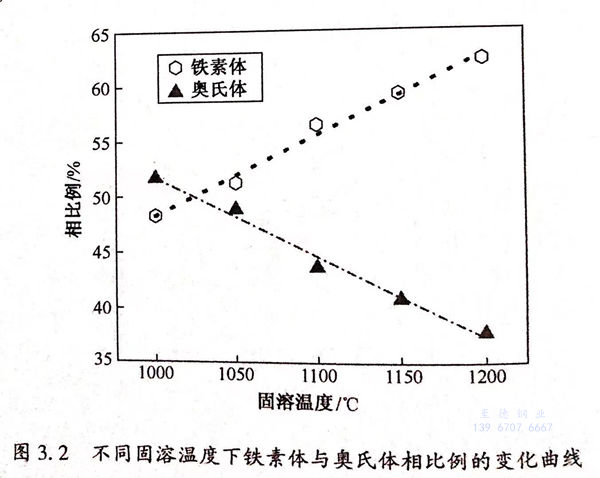

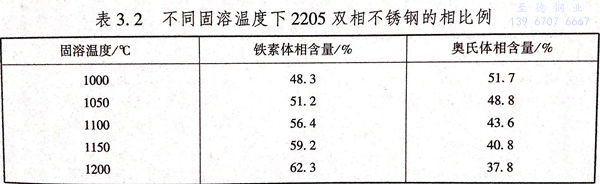

 利用(yong)IAS圖像(xiang)分析(xi)軟(ruan)件測量并計(ji)算相(xiang)比例(li)(li)，每個熱處(chu)理溫(wen)(wen)度(du)下的(de)(de)金相(xiang)圖取8張計(ji)算，求(qiu)取平均值。表3.2給出了利用(yong)IAS圖像(xiang)分析(xi)軟(ruan)件計(ji)算得到不同固溶(rong)(rong)溫(wen)(wen)度(du)溫(wen)(wen)度(du)下2205雙相(xiang)不銹鋼的(de)(de)相(xiang)比例(li)(li)。1000℃時，鐵(tie)(tie)素體(ti)(ti)含量為(wei)(wei)48.3%,隨著(zhu)固溶(rong)(rong)溫(wen)(wen)度(du)的(de)(de)升高，鐵(tie)(tie)素體(ti)(ti)相(xiang)含量增加(jia)，奧(ao)氏體(ti)(ti)相(xiang)含量下降(jiang)，直到1200℃時，鐵(tie)(tie)素體(ti)(ti)含量達到62.3%,奧(ao)氏體(ti)(ti)含量僅占37.7%.這種(zhong)鐵(tie)(tie)素體(ti)(ti)與奧(ao)氏體(ti)(ti)隨固溶(rong)(rong)溫(wen)(wen)度(du)的(de)(de)變(bian)化規律(lv)前人的(de)(de)研究結果相(xiang)一致(zhi)。兩(liang)相(xiang)比例(li)(li)的(de)(de)變(bian)化曲線如圖3.2所示，兩(liang)相(xiang)與溫(wen)(wen)度(du)的(de)(de)關系呈線性變(bian)化。當固溶(rong)(rong)溫(wen)(wen)度(du)約(yue)為(wei)(wei)1040℃時，其相(xiang)比例(li)(li)為(wei)(wei)1:1。

 因此在(zai)本(ben)實驗(yan)的6個固溶溫(wen)(wen)度(du)中，當固溶溫(wen)(wen)度(du)為1050℃時(shi)，雙(shuang)相不(bu)銹鋼相比例最接近(jin)1:1。

 采用顯微(wei)(wei)硬(ying)度儀(yi)壓(ya)頭為菱形壓(ya)頭，荷載(zai)F為4.8N,分(fen)別測出(chu)菱形的(de)兩個直徑d1和d2,根(gen)據(ju)下式計(ji)算顯微(wei)(wei)硬(ying)度：

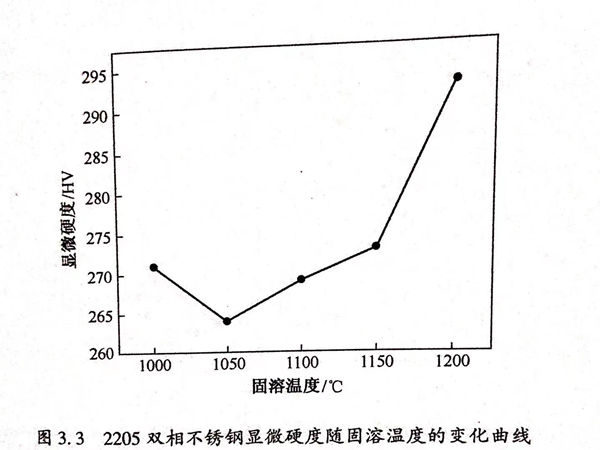

所有固溶(rong)溫(wen)度(du)(du)試樣均(jun)測5個(ge)點(dian)，最后(hou)求取(qu)平均(jun)值(zhi)為(wei)個(ge)固溶(rong)溫(wen)度(du)(du)下2205雙相(xiang)不銹鋼的(de)顯微硬度(du)(du)值(zhi)。顯微硬度(du)(du)值(zhi)如表(biao)3.3所列(lie)，顯微硬度(du)(du)隨固溶(rong)溫(wen)度(du)(du)的(de)變化曲(qu)線如圖3.3所示(shi)。

  從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙相不銹鋼進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

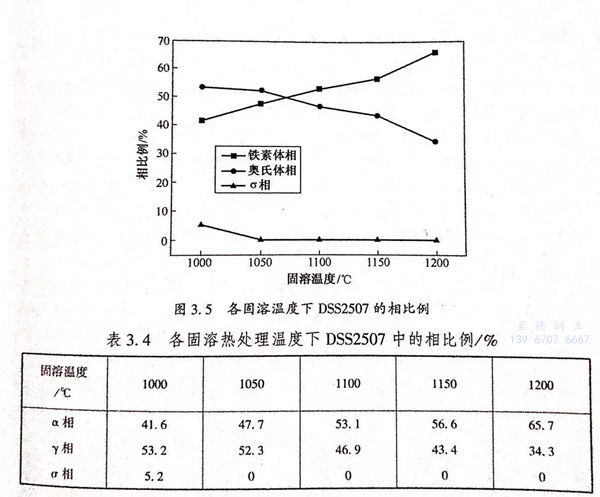

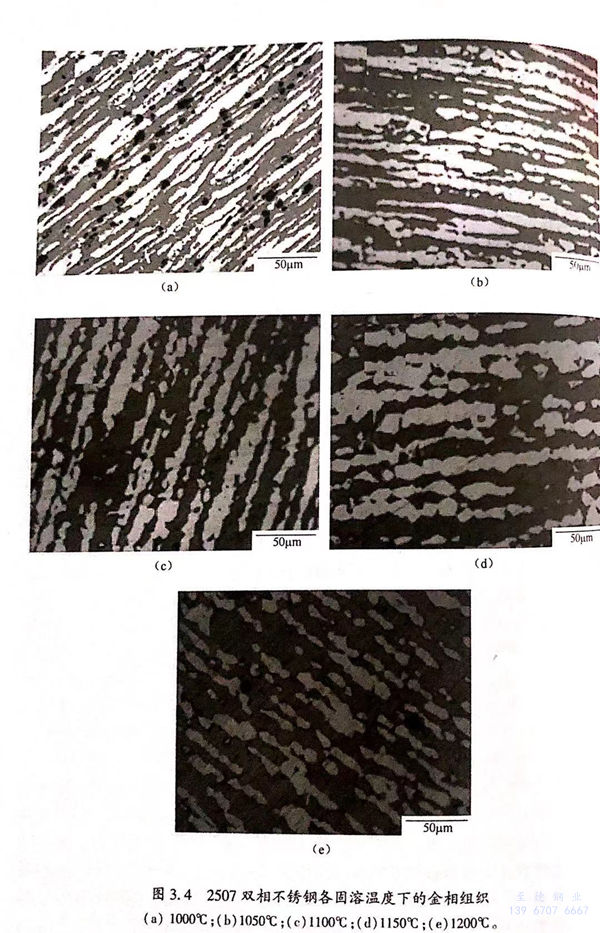

  2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼分(fen)別(bie)在(zai)1000℃、1050℃、1100℃、1150℃、1200℃下固(gu)溶(rong)0.5h后水冷的(de)(de)(de)(de)(de)金相(xiang)(xiang)(xiang)(xiang)(xiang)組織如圖(tu)3.4所(suo)示。從圖(tu)3.4可以清晰(xi)地(di)得(de)(de)知當(dang)固(gu)溶(rong)溫(wen)度(du)(du)為(wei)1000℃時(shi)(shi)鐵(tie)素體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)與奧氏體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)兩(liang)相(xiang)(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)(xiang)界(jie)處(chu)(chu)(chu)有σ相(xiang)(xiang)(xiang)(xiang)(xiang)析(xi)(xi)出，隨固(gu)溶(rong)處(chu)(chu)(chu)理(li)溫(wen)度(du)(du)升(sheng)高到1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)已(yi)經溶(rong)解。利用(yong)(yong)Image-Pro-Plus 圖(tu)像分(fen)析(xi)(xi)儀軟件6.0版測定的(de)(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)如圖(tu)3.5所(suo)示。從圖(tu)3.5能(neng)夠(gou)獲得(de)(de)固(gu)溶(rong)熱(re)(re)處(chu)(chu)(chu)理(li)溫(wen)度(du)(du)的(de)(de)(de)(de)(de)增高會導(dao)致(zhi)σ析(xi)(xi)出相(xiang)(xiang)(xiang)(xiang)(xiang)含量(liang)降低(di)，當(dang)固(gu)溶(rong)熱(re)(re)處(chu)(chu)(chu)理(li)溫(wen)度(du)(du)大(da)于1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)已(yi)經完全溶(rong)解。這(zhe)是(shi)由于固(gu)溶(rong)熱(re)(re)處(chu)(chu)(chu)理(li)溫(wen)度(du)(du)的(de)(de)(de)(de)(de)升(sheng)高使鋼中(zhong)鐵(tie)素體(ti)α相(xiang)(xiang)(xiang)(xiang)(xiang)量(liang)增多，導(dao)致(zhi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)形成元素Cr和Mo在(zai)鐵(tie)素體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)中(zhong)的(de)(de)(de)(de)(de)濃度(du)(du)降低(di)，進而導(dao)致(zhi)當(dang)固(gu)溶(rong)熱(re)(re)處(chu)(chu)(chu)理(li)溫(wen)度(du)(du)大(da)于1050℃時(shi)(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)形成受(shou)到抑制。考慮到σ相(xiang)(xiang)(xiang)(xiang)(xiang)硬且脆，能(neng)夠(gou)大(da)幅度(du)(du)減弱材料(liao)的(de)(de)(de)(de)(de)塑性與韌性，并且σ相(xiang)(xiang)(xiang)(xiang)(xiang)富Cr,很容易(yi)在(zai)其周圍產生(sheng)貧Cr區降低(di)DSS2507的(de)(de)(de)(de)(de)抗腐蝕性能(neng)，所(suo)以σ相(xiang)(xiang)(xiang)(xiang)(xiang)為(wei)DSS2507析(xi)(xi)出相(xiang)(xiang)(xiang)(xiang)(xiang)中(zhong)危害最(zui)大(da)的(de)(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)，因此，在(zai)實際應用(yong)(yong)過程中(zhong)要想將2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼中(zhong)的(de)(de)(de)(de)(de)熱(re)(re)軋(ya)態(tai)σ相(xiang)(xiang)(xiang)(xiang)(xiang)完全消除所(suo)選用(yong)(yong)的(de)(de)(de)(de)(de)固(gu)溶(rong)溫(wen)度(du)(du)要不低(di)于1050℃。

  圖3.4中深色組織(zhi)是(shi)(shi)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)、淺色組織(zhi)是(shi)(shi)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)。從圖3.4可(ke)知奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)首先表現(xian)為(wei)長(chang)條狀，隨著固(gu)溶(rong)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)升(sheng)高(gao)(gao)(gao)(gao)而逐漸(jian)變(bian)短，變(bian)成島狀分布在(zai)基體(ti)(ti)(ti)(ti)(ti)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)上面。從圖3.5及表3.4中給出(chu)(chu)的(de)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)測(ce)量(liang)結果能夠獲得(de)鋼中鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)量(liang)隨固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)升(sheng)高(gao)(gao)(gao)(gao)而上升(sheng)，奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)體(ti)(ti)(ti)(ti)(ti)積分數隨著固(gu)溶(rong)溫(wen)(wen)(wen)度(du)的(de)上升(sheng)而下降，這(zhe)是(shi)(shi)由于在(zai)較高(gao)(gao)(gao)(gao)的(de)固(gu)溶(rong)溫(wen)(wen)(wen)度(du)下2507雙相(xiang)(xiang)(xiang)(xiang)不銹鋼呈現(xian)出(chu)(chu)的(de)組織(zhi)為(wei)單(dan)一(yi)的(de)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)，隨固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)降低鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)逐步轉(zhuan)化為(wei)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)組織(zhi)，即固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)升(sheng)高(gao)(gao)(gao)(gao)導致(zhi)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)逐漸(jian)轉(zhuan)變(bian)為(wei)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)組織(zhi)。從圖3.5可(ke)以看(kan)出(chu)(chu)當固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)在(zai)1000~1050℃之(zhi)間時奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)y相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)減小的(de)比(bi)較緩慢，隨固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)升(sheng)高(gao)(gao)(gao)(gao)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)含(han)量(liang)減少的(de)趨(qu)勢(shi)加快(kuai)，這(zhe)是(shi)(shi)因為(wei)2507雙相(xiang)(xiang)(xiang)(xiang)不銹鋼中的(de)氮元素(su)(su)是(shi)(shi)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)形成元素(su)(su)，在(zai)較低固(gu)溶(rong)溫(wen)(wen)(wen)度(du)下抑制了奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)(xiang)(xiang)向鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)(xiang)(xiang)的(de)轉(zhuan)變(bian)，而固(gu)溶(rong)熱(re)處理(li)(li)溫(wen)(wen)(wen)度(du)的(de)升(sheng)高(gao)(gao)(gao)(gao)會使(shi)N元素(su)(su)穩定奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)(xiang)(xiang)的(de)作用(yong)逐漸(jian)減弱(ruo)，進而導致(zhi)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)(xiang)(xiang)向鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)(xiang)(xiang)轉(zhuan)變(bian)速(su)度(du)加快(kuai)。

 2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中的(de)(de)(de)奧(ao)氏(shi)體(ti)相(xiang)(xiang)和鐵素體(ti)相(xiang)(xiang)這兩(liang)(liang)(liang)種相(xiang)(xiang)的(de)(de)(de)相(xiang)(xiang)比例(li)主(zhu)要(yao)受(shou)固(gu)溶(rong)(rong)處(chu)理(li)工(gong)藝(yi)以(yi)及自身(shen)化學成分的(de)(de)(de)影響，當(dang)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)主(zhu)要(yao)化學成分確定時(shi)(shi)，則兩(liang)(liang)(liang)相(xiang)(xiang)比例(li)與固(gu)溶(rong)(rong)處(chu)理(li)制度(du)(du)(du)有(you)著(zhu)(zhu)密切聯系。DSS2507的(de)(de)(de)相(xiang)(xiang)比例(li)又影響著(zhu)(zhu)其自身(shen)的(de)(de)(de)性(xing)能(neng)，其塑性(xing)隨(sui)著(zhu)(zhu)鐵素體(ti)含量(liang)的(de)(de)(de)增多而減(jian)弱(ruo)(ruo)、耐(nai)應(ying)力(li)腐蝕(shi)破(po)裂能(neng)力(li)隨(sui)著(zhu)(zhu)奧(ao)氏(shi)體(ti)含量(liang)升高而減(jian)弱(ruo)(ruo)，進而認(ren)為(wei)當(dang)鐵素體(ti)α相(xiang)(xiang)跟奧(ao)氏(shi)體(ti)γ相(xiang)(xiang)這兩(liang)(liang)(liang)相(xiang)(xiang)相(xiang)(xiang)比例(li)接近1:1時(shi)(shi)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)綜合(he)性(xing)能(neng)最(zui)佳，有(you)較好的(de)(de)(de)抗腐蝕(shi)能(neng)力(li)以(yi)及較優(you)的(de)(de)(de)力(li)學性(xing)能(neng)。從圖3.5可(ke)(ke)知固(gu)溶(rong)(rong)熱處(chu)理(li)溫度(du)(du)(du)在1050~1100℃之(zhi)間時(shi)(shi)可(ke)(ke)以(yi)使(shi)鋼(gang)(gang)(gang)(gang)中的(de)(de)(de)兩(liang)(liang)(liang)相(xiang)(xiang)組織比例(li)達到(dao)1:1,本實驗中所選(xuan)用的(de)(de)(de)5種固(gu)溶(rong)(rong)溫度(du)(du)(du)中1050℃時(shi)(shi)鐵素體(ti)α相(xiang)(xiang)跟奧(ao)氏(shi)體(ti)γ相(xiang)(xiang)比例(li)最(zui)接近1:1,進而可(ke)(ke)以(yi)認(ren)為(wei)選(xuan)擇較優(you)的(de)(de)(de)固(gu)溶(rong)(rong)熱處(chu)理(li)溫度(du)(du)(du)使(shi)DSS2507中的(de)(de)(de)兩(liang)(liang)(liang)相(xiang)(xiang)含量(liang)比例(li)達到(dao)1:1是有(you)可(ke)(ke)能(neng)的(de)(de)(de)，在實際應(ying)用過程中為(wei)了(le)使(shi)2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)獲得較好的(de)(de)(de)綜合(he)性(xing)能(neng)，進行固(gu)溶(rong)(rong)處(chu)理(li)時(shi)(shi)選(xuan)取的(de)(de)(de)固(gu)溶(rong)(rong)溫度(du)(du)(du)應(ying)該在1050~1100℃之(zhi)間。

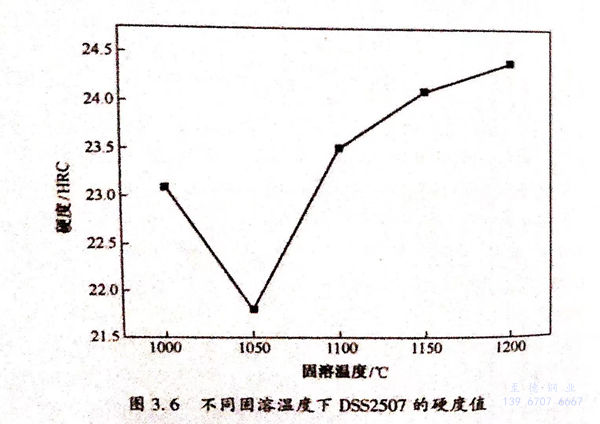

  2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)分(fen)(fen)別在1000℃、1050℃、1100℃、1150℃、1200℃固(gu)(gu)(gu)溶(rong)(rong)0.5h后(hou)(hou)水冷的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)值(zhi)如圖(tu)3.6所示。從圖(tu)3.6可知DSS2507的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)隨(sui)固(gu)(gu)(gu)溶(rong)(rong)處理溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)先(xian)減小(xiao)后(hou)(hou)變大呈曲線變化。在1000~1050℃溫(wen)(wen)度(du)(du)(du)范圍(wei)(wei)內(nei)鋼(gang)的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)隨(sui)固(gu)(gu)(gu)溶(rong)(rong)熱(re)處理溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)增高(gao)(gao)(gao)(gao)(gao)而(er)逐(zhu)(zhu)漸(jian)減小(xiao)，1050~1200℃范圍(wei)(wei)內(nei)隨(sui)固(gu)(gu)(gu)溶(rong)(rong)熱(re)處理溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)上(shang)升(sheng)(sheng)硬(ying)(ying)(ying)(ying)度(du)(du)(du)又漸(jian)漸(jian)變大，且1050℃時(shi)DSS2507的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)表現為最小(xiao)。從3.2.1節分(fen)(fen)析可知當固(gu)(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)為1000℃時(shi)在鐵素體(ti)和(he)奧氏體(ti)相(xiang)(xiang)界處有σ相(xiang)(xiang)析出，σ相(xiang)(xiang)是(shi)一種硬(ying)(ying)(ying)(ying)而(er)脆(cui)的(de)(de)(de)(de)(de)相(xiang)(xiang)，能夠(gou)提高(gao)(gao)(gao)(gao)(gao)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)值(zhi)，所以1000℃下鋼(gang)有較高(gao)(gao)(gao)(gao)(gao)的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)，而(er)σ相(xiang)(xiang)會隨(sui)固(gu)(gu)(gu)溶(rong)(rong)熱(re)處理溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)而(er)漸(jian)漸(jian)溶(rong)(rong)解(jie)到基體(ti)中，DSS2507的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)有下降的(de)(de)(de)(de)(de)趨(qu)勢(shi)；同時(shi)又由(you)于(yu)固(gu)(gu)(gu)溶(rong)(rong)熱(re)處理溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)增高(gao)(gao)(gao)(gao)(gao)導致鋼(gang)中的(de)(de)(de)(de)(de)鐵素體(ti)相(xiang)(xiang)量增加而(er)奧氏體(ti)相(xiang)(xiang)量降低，在室(shi)溫(wen)(wen)下鐵素體(ti)是(shi)體(ti)心(xin)立方結構（bcc)奧氏體(ti)是(shi)面心(xin)立方結構（fcc),前者硬(ying)(ying)(ying)(ying)度(du)(du)(du)要高(gao)(gao)(gao)(gao)(gao)于(yu)后(hou)(hou)者，因此在鐵素體(ti)含量逐(zhu)(zhu)漸(jian)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)的(de)(de)(de)(de)(de)情況(kuang)下鋼(gang)的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)也逐(zhu)(zhu)漸(jian)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)，即隨(sui)著固(gu)(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)2507 雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)(de)硬(ying)(ying)(ying)(ying)度(du)(du)(du)呈升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)的(de)(de)(de)(de)(de)趨(qu)勢(shi)。綜上(shang)所述，隨(sui)固(gu)(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)從1000℃上(shang)升(sheng)(sheng)到1200℃,2507雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)硬(ying)(ying)(ying)(ying)度(du)(du)(du)呈先(xian)降低后(hou)(hou)升(sheng)(sheng)高(gao)(gao)(gao)(gao)(gao)的(de)(de)(de)(de)(de)變化趨(qu)勢(shi)。
