1. 低(di)合金(jin)低(di)溫鋼焊接材料的選擇(ze)

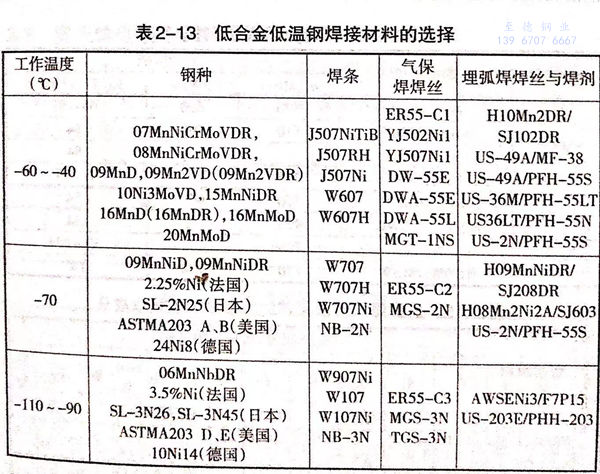

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。



2. 馬氏體低溫(wen)用鋼(gang)的焊接材(cai)料

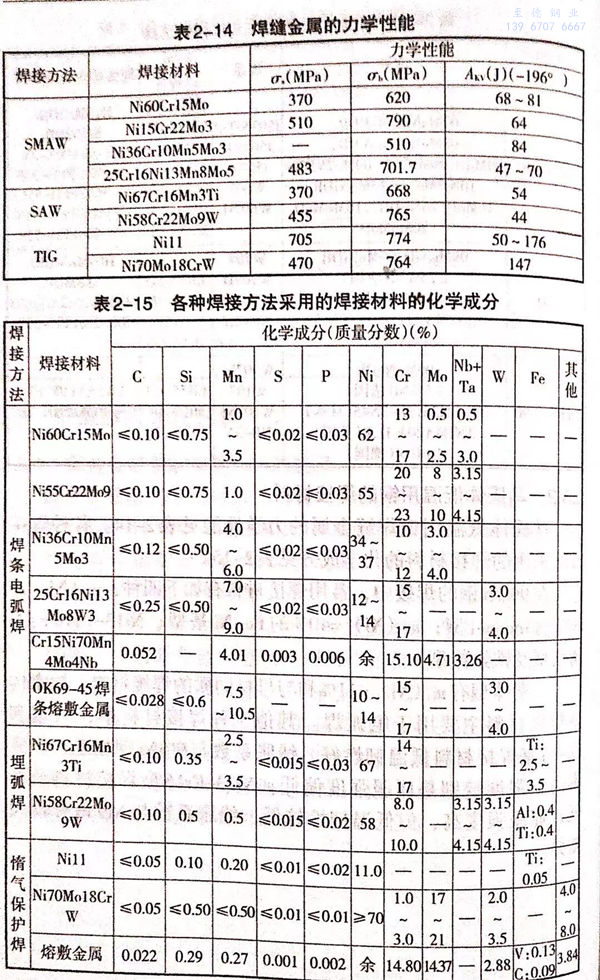

  馬氏體低溫用(yong)(yong)鋼焊(han)縫金屬的力學(xue)(xue)性(xing)能見表2-14.各(ge)種焊(han)接(jie)方法(fa)采用(yong)(yong)的焊(han)接(jie)材(cai)料的化(hua)學(xue)(xue)成分見表2-15.




  在9%Ni鋼的(de)焊(han)接中(zhong)，常(chang)用焊(han)接材料有如下(xia)四種：(Ni)>60%的(de)Inconel型；(Ni)=40%的(de)Fe-Ni基型；Ni13-Cr16的(de)不銹鋼型及鐵素(su)體型。


  鐵素體型有(Ni)=11%和與母材(cai)(cai)同質(zhi)的焊接(jie)材(cai)(cai)料。鐵素體型焊接(jie)材(cai)(cai)料主(zhu)要用于氬弧焊。其(qi)他三(san)種焊接(jie)材(cai)(cai)料中，Ni基和Fe-Ni基焊接(jie)材(cai)(cai)料低(di)(di)(di)溫(wen)韌(ren)性好，線脹系數與9%Ni鋼相近，但(dan)成本高，強(qiang)度特(te)別是(shi)屈服(fu)強(qiang)度偏(pian)低(di)(di)(di)。Ni13-Cr16型焊接(jie)材(cai)(cai)料成本低(di)(di)(di)，屈服(fu)強(qiang)度高，但(dan)低(di)(di)(di)溫(wen)韌(ren)性較低(di)(di)(di)，線脹系數與Ni9鋼有較大差異。


3. 奧氏體低溫無磁(ci)鋼(gang)的焊接材料

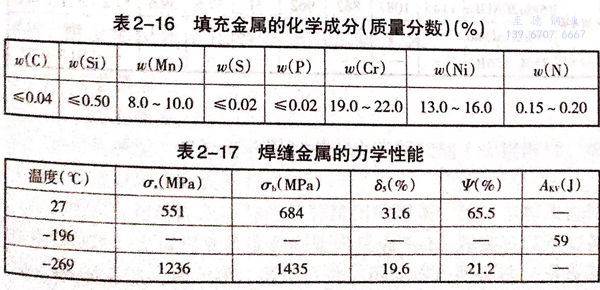

  目前，0Cr21Ni6Mn9N鋼的焊(han)(han)接(jie)還僅局限(xian)于TIG焊(han)(han)和真空電子束(shu)焊(han)(han)接(jie)。填充(chong)金屬(shu)的化學(xue)成分(fen)見表2-16.焊(han)(han)縫金屬(shu)的力學(xue)性能如表2-17所示。

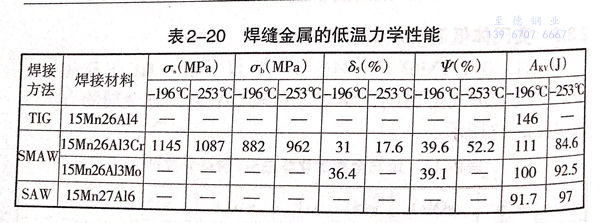

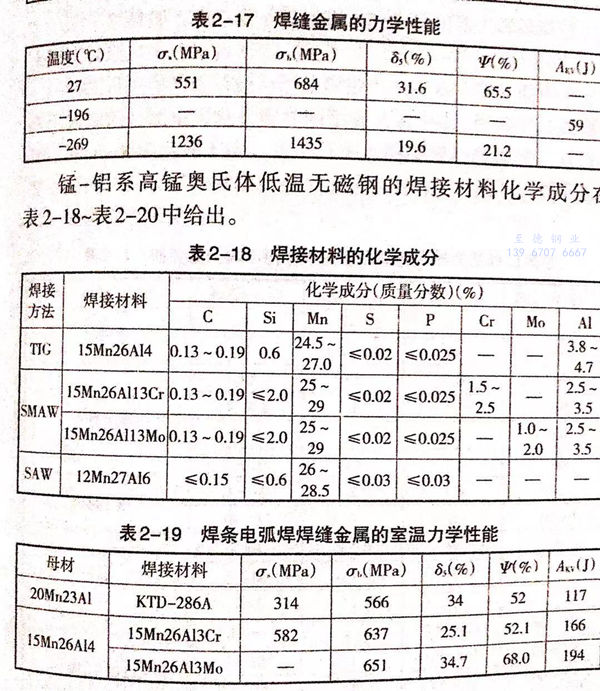

  錳-鋁系高錳奧氏(shi)體低溫無磁鋼的(de)焊(han)接材料化學成分在(zai)表2-18~表2-20中給出。
