乙烯蒸餾塔縱縫埋弧焊：乙烯(xi)蒸餾塔材質(zhi)為(wei)低(di)溫鋼（09Mn2V正火），板厚(hou)為(wei)12mm,工作(zuo)溫度-70℃;工作(zuo)壓力0.6MPa.采用埋弧焊，焊接工藝為(wei)如下(xia)。

1. 焊接材料

  焊(han)絲為H08Mn2MoVA,焊(han)劑為HJ250,使用前300~350℃烘干(gan)，保溫2h。

2. 焊前準備

  焊前將(jiang)坡口兩側各50mm范(fan)圍內水(shui)分、油污及(ji)污物(wu)清除(chu)(chu)干凈，并除(chu)(chu)銹及(ji)氧化(hua)皮，直至露出(chu)金屬光澤。

  坡口形(xing)式為I形(xing)，根部(bu)間隙為4mm.采用直(zhi)流反接電(dian)源。焊接定位焊時采用W707焊條，焊前烘干350℃并保溫2h.采用ф4mm焊條，焊接電(dian)流為140~180A.

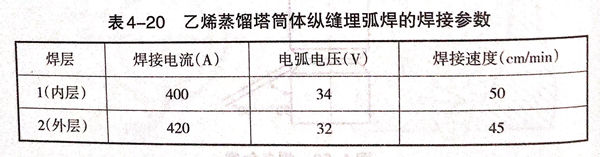

  焊接第一(yi)層內焊縫時采用焊劑(ji)墊(dian)，并使焊劑(ji)墊(dian)與筒體緊密貼合，不得有間隙。焊接工藝參數(shu)見表4-20。
