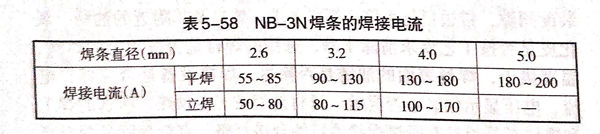

3.5%鎳鋼(gang)(gang)通過降低(di)碳、硫、磷(lin)含(han)量，加(jia)入鎳等(deng)合金成分，并通過熱(re)(re)處理(li)(li)細化(hua)(hua)(hua)晶粒，使其具有(you)優良(liang)的(de)低(di)溫(wen)(wen)性能(neng)，被廣泛應(ying)(ying)(ying)用(yong)于乙烯、化(hua)(hua)(hua)肥、液化(hua)(hua)(hua)石油氣及(ji)煤氣工程中低(di)溫(wen)(wen)設備的(de)制(zhi)(zhi)造。3.5%鎳鋼(gang)(gang)一般為(wei)(wei)正火(huo)或正火(huo)＋回火(huo)狀(zhuang)態使用(yong)，其低(di)溫(wen)(wen)韌(ren)性較穩定(ding)，顯微組織為(wei)(wei)鐵素體和(he)珠光體，使用(yong)溫(wen)(wen)度達-101℃.經調質處理(li)(li)，其組織和(he)低(di)溫(wen)(wen)韌(ren)性得(de)到進(jin)一步改(gai)善，最低(di)使用(yong)溫(wen)(wen)度為(wei)(wei)-110℃.為(wei)(wei)避免由于過熱(re)(re)而使焊(han)(han)(han)縫及(ji)熱(re)(re)影響(xiang)區的(de)韌(ren)性惡化(hua)(hua)(hua)，焊(han)(han)(han)接(jie)(jie)時(shi)焊(han)(han)(han)條(tiao)(tiao)盡量不(bu)擺動，采(cai)(cai)(cai)陽焊(han)(han)(han)道、多(duo)(duo)道多(duo)(duo)層焊(han)(han)(han)，并嚴格控制(zhi)(zhi)焊(han)(han)(han)接(jie)(jie)預(yu)熱(re)(re)溫(wen)(wen)度及(ji)焊(han)(han)(han)道間溫(wen)(wen)度，一般控制(zhi)(zhi)在(zai)50~100℃范圍內，同時(shi)應(ying)(ying)(ying)采(cai)(cai)(cai)用(yong)小的(de)熱(re)(re)輸入施焊(han)(han)(han)，焊(han)(han)(han)條(tiao)(tiao)電(dian)弧焊(han)(han)(han)的(de)熱(re)(re)輸人應(ying)(ying)(ying)控制(zhi)(zhi)在(zai)2.0kJ/mm以(yi)下，熔(rong)化(hua)(hua)(hua)極氣體保護焊(han)(han)(han)的(de)熱(re)(re)輸入應(ying)(ying)(ying)控制(zhi)(zhi)在(zai)2.5kJ/mm以(yi)下。由于3.5%鎳鋼(gang)(gang)中的(de)含(han)碳量較低(di)，所以(yi)其淬硬(ying)傾向不(bu)大(da)，一般可以(yi)不(bu)預(yu)熱(re)(re)，但板厚在(zai)25mm以(yi)上，焊(han)(han)(han)件剛性較大(da)時(shi)，焊(han)(han)(han)前(qian)要預(yu)熱(re)(re)到150℃左右，道間溫(wen)(wen)度與預(yu)熱(re)(re)溫(wen)(wen)度相同，鋼(gang)(gang)有(you)應(ying)(ying)(ying)變時(shi)效傾向，當冷加(jia)工變形(xing)量在(zai)5%以(yi)上時(shi)，要進(jin)行(xing)消除(chu)應(ying)(ying)(ying)力(li)(li)熱(re)(re)處理(li)(li)改(gai)善韌(ren)性。該(gai)類鋼(gang)(gang)在(zai)焊(han)(han)(han)后消除(chu)應(ying)(ying)(ying)力(li)(li)退(tui)火(huo)處理(li)(li)過程中，易產生回火(huo)脆(cui)性。為(wei)(wei)避免回火(huo)脆(cui)性，建議采(cai)(cai)(cai)用(yong)4.5%Ni-0.2%Mo系焊(han)(han)(han)絲，用(yong)NB-3N焊(han)(han)(han)條(tiao)(tiao)焊(han)(han)(han)接(jie)(jie)時(shi)，建議采(cai)(cai)(cai)用(yong)表(biao)5-58規(gui)定(ding)的(de)焊(han)(han)(han)接(jie)(jie)電(dian)流，焊(han)(han)(han)后進(jin)行(xing)600~625℃熱(re)(re)處理(li)(li)，有(you)利于收善焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)低(di)溫(wen)(wen)韌(ren)性。
