一(yi)、帶頸(jing)螺紋法蘭型(xing)式(shi)與尺寸

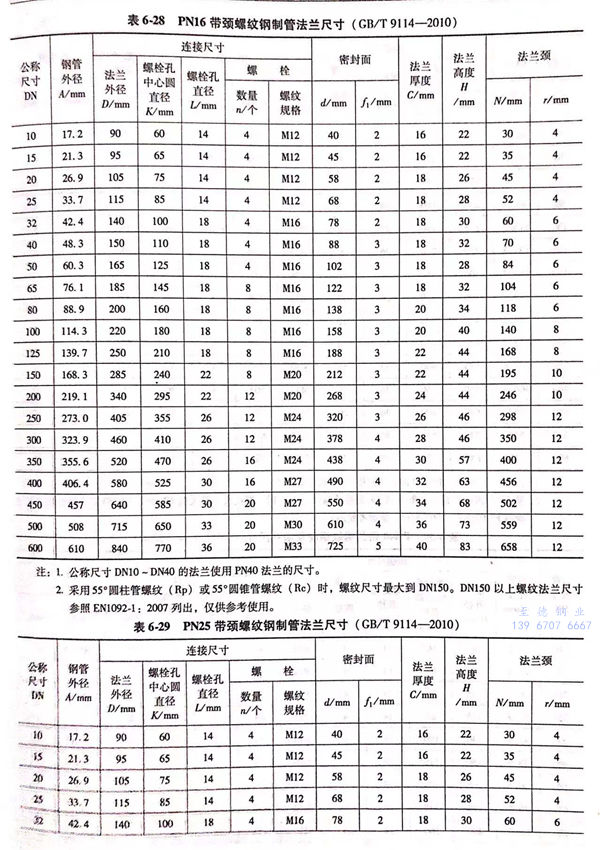

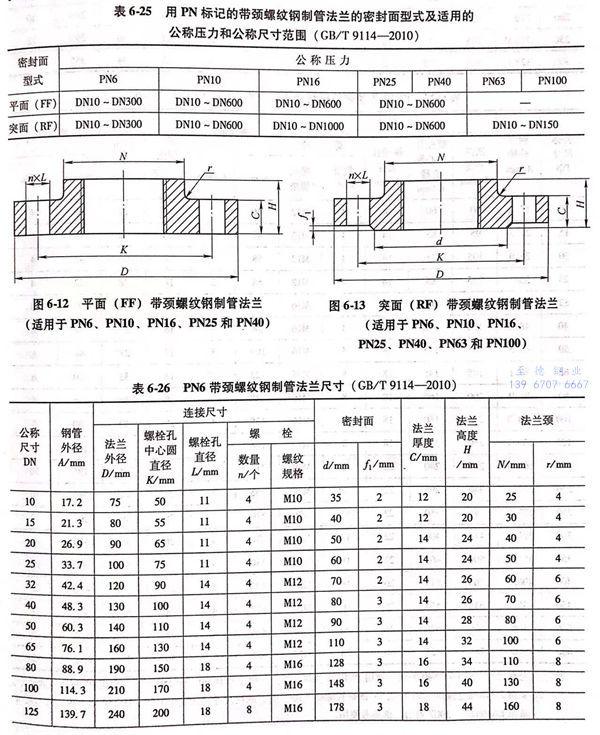

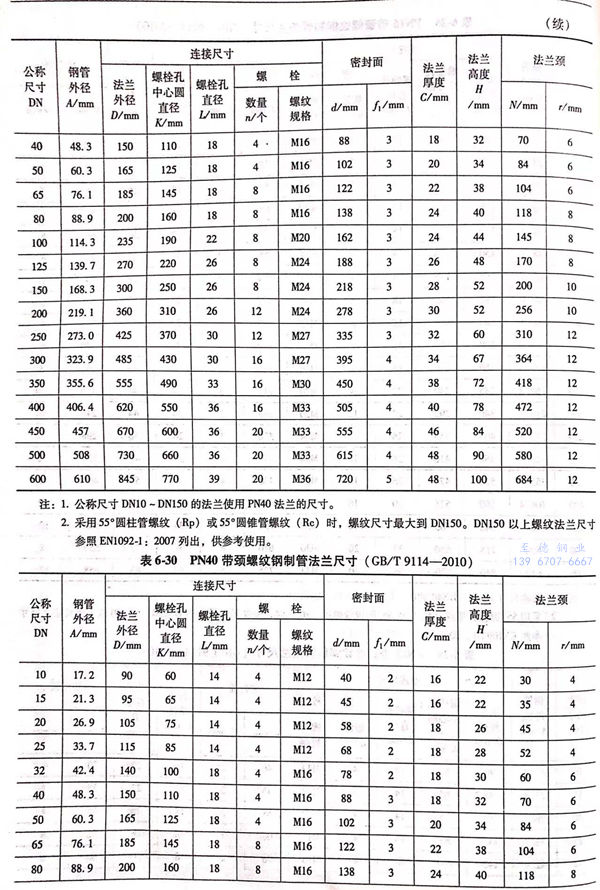

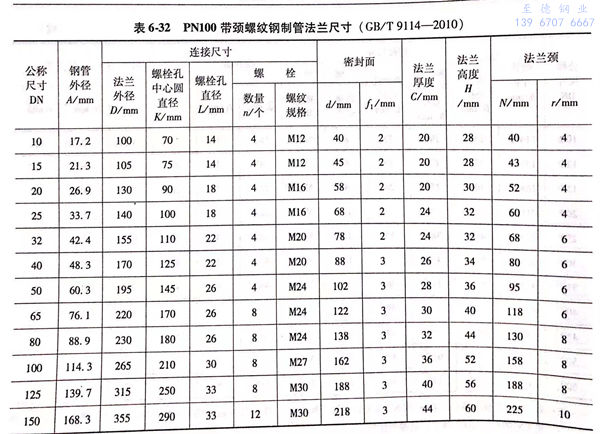

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

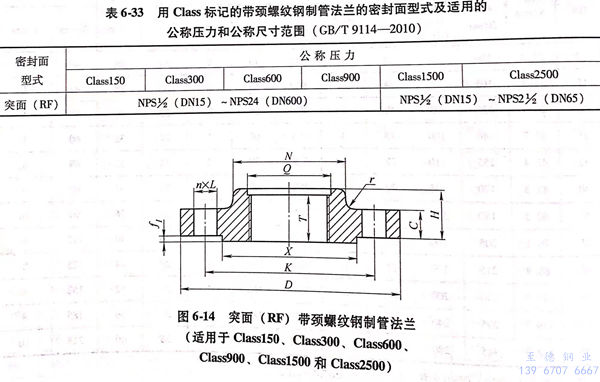

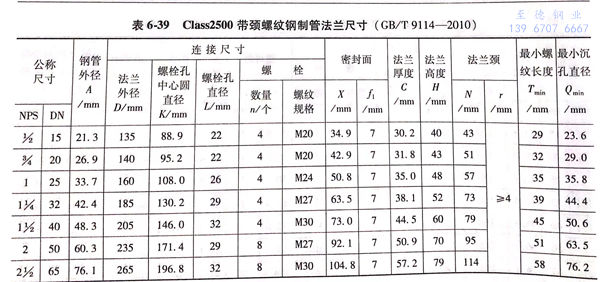

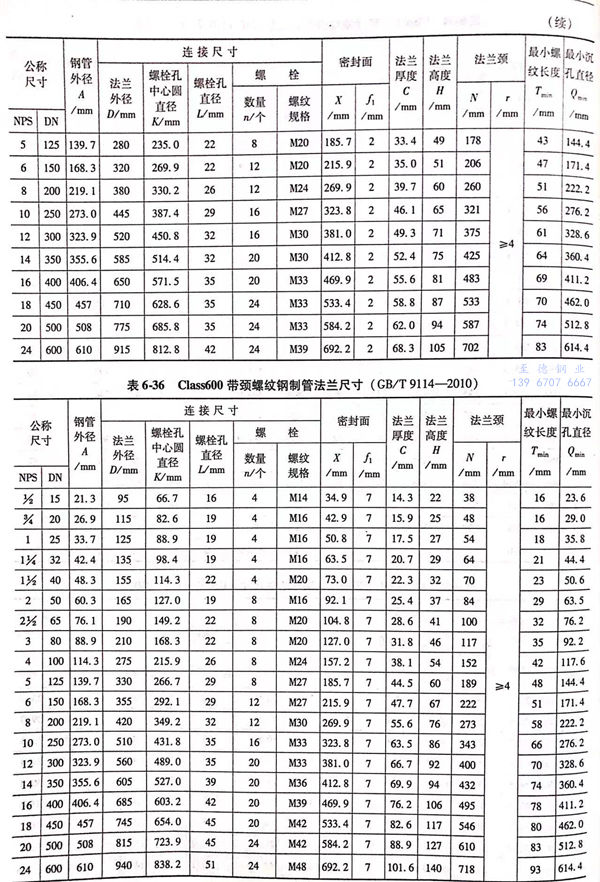

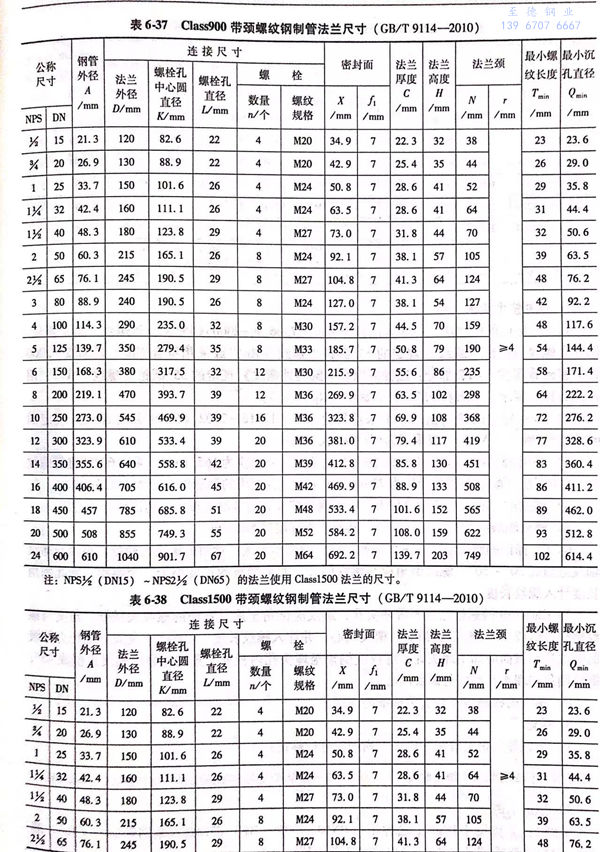

2. 用(yong)(yong)Class標記(ji)的(de)(de)帶(dai)(dai)頸螺(luo)紋(wen)鋼(gang)制(zhi)管(guan)法蘭(lan)：用(yong)(yong)Class標記(ji)的(de)(de)帶(dai)(dai)頸螺(luo)紋(wen)鋼(gang)制(zhi)管(guan)法蘭(lan)的(de)(de)密封面型式及適用(yong)(yong)的(de)(de)公(gong)稱壓力和公(gong)稱尺寸范圍見表(biao)6-33;用(yong)(yong)Class標記(ji)的(de)(de)帶(dai)(dai)頸螺(luo)紋(wen)鋼(gang)制(zhi)管(guan)法蘭(lan)的(de)(de)型式見圖6-14,尺寸見表(biao)6-34~表(biao)6-39。
二、有(you)關帶(dai)頸螺紋法(fa)蘭技術要(yao)求
1. PN標(biao)記(ji)的(de)(de)螺(luo)(luo)(luo)紋(wen)(wen)法蘭一般采(cai)(cai)用(yong)符(fu)合(he)GB/T 7306.1-2000《55°密(mi)封管螺(luo)(luo)(luo)紋(wen)(wen) 第1部(bu)分：圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)內螺(luo)(luo)(luo)紋(wen)(wen)與圓(yuan)(yuan)(yuan)(yuan)錐(zhui)(zhui)外(wai)螺(luo)(luo)(luo)紋(wen)(wen)》規(gui)定的(de)(de)55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)管螺(luo)(luo)(luo)紋(wen)(wen)（Rp)或(huo)采(cai)(cai)用(yong)符(fu)合(he)GB/T 7306.2-2000《55°密(mi)封管螺(luo)(luo)(luo)紋(wen)(wen) 第2部(bu)分：圓(yuan)(yuan)(yuan)(yuan)錐(zhui)(zhui)內螺(luo)(luo)(luo)紋(wen)(wen)與圓(yuan)(yuan)(yuan)(yuan)錐(zhui)(zhui)外(wai)螺(luo)(luo)(luo)紋(wen)(wen)》規(gui)定的(de)(de)55°圓(yuan)(yuan)(yuan)(yuan)錐(zhui)(zhui)管螺(luo)(luo)(luo)紋(wen)(wen)（Rc),用(yong)戶(hu)沒有特殊要求，一般按(an)55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)管螺(luo)(luo)(luo)紋(wen)(wen)（Rp)制造。
2. Class標記的螺紋法(fa)蘭一般采用符合GB/T 12716-2002《60°密封管(guan)螺紋》規定的60°圓錐(zhui)管(guan)螺紋（NPT),或(huo)采用為用戶新規定的螺紋。
3. 采(cai)用(yong)55°管(guan)螺(luo)紋時(shi)，DN150法蘭(lan)配用(yong)的鋼管(guan)外(wai)徑應(ying)為(wei)165.1mm.采(cai)用(yong)60°圓錐管(guan)螺(luo)紋時(shi)，DN65法蘭(lan)配用(yong)鋼管(guan)外(wai)徑應(ying)為(wei)73mm;DN125法蘭(lan)配用(yong)的鋼管(guan)外(wai)徑應(ying)為(wei)141.3mm。
4. 螺(luo)紋(wen)(wen)法蘭的內孔管(guan)螺(luo)紋(wen)(wen)加工，應使(shi)鋼管(guan)擰(ning)入后的端部靠近但不(bu)超(chao)出法蘭密(mi)封面(mian)。
5. 螺紋軸(zhou)線(xian)(xian)應(ying)與法蘭(lan)軸(zhou)線(xian)(xian)同心，其(qi)偏(pian)差不(bu)應(ying)超(chao)過5mm/m。
6. PN標記的螺(luo)(luo)紋法蘭(lan)不帶埋頭孔，螺(luo)(luo)紋應倒角至(zhi)法蘭(lan)背面的螺(luo)(luo)紋大徑處，角度(du)(du)與螺(luo)(luo)紋軸線近似成30°~50°.螺(luo)(luo)紋倒角應與螺(luo)(luo)紋同心。如果倒角的長(chang)度(du)(du)小(xiao)于一個螺(luo)(luo)距，則此倒角長(chang)度(du)(du)計(ji)入螺(luo)(luo)紋長(chang)度(du)(du)。
7. Class150的螺(luo)(luo)(luo)紋(wen)(wen)法(fa)蘭(lan)不帶埋頭孔，螺(luo)(luo)(luo)紋(wen)(wen)應倒角(jiao)至法(fa)蘭(lan)背(bei)面的螺(luo)(luo)(luo)紋(wen)(wen)大徑處，角(jiao)度與螺(luo)(luo)(luo)紋(wen)(wen)軸線(xian)近(jin)似(si)成45°;螺(luo)(luo)(luo)紋(wen)(wen)倒角(jiao)應與螺(luo)(luo)(luo)紋(wen)(wen)同(tong)心，并計入螺(luo)(luo)(luo)紋(wen)(wen)長度。Class300及其以上壓(ya)力等(deng)級(ji)的螺(luo)(luo)(luo)紋(wen)(wen)法(fa)蘭(lan)背(bei)面應加(jia)工埋頭孔，螺(luo)(luo)(luo)紋(wen)(wen)應倒角(jiao)至埋頭孔內徑處，角(jiao)度與螺(luo)(luo)(luo)紋(wen)(wen)軸線(xian)近(jin)似(si)成45°;螺(luo)(luo)(luo)紋(wen)(wen)倒角(jiao)和埋頭孔均應與螺(luo)(luo)(luo)紋(wen)(wen)同(tong)心。
8. 螺紋的檢測應符合(he)有(you)關標準(zhun)的規定。
三、帶頸螺紋法(fa)蘭標(biao)記(ji)
1. 帶(dai)頸螺紋鋼(gang)制管法(fa)蘭應按(an)下(xia)列規定進行標記：
公稱尺(chi)寸(cun) → 公稱壓力 → 法蘭型(xing)式(shi)代號(hao)(hao)（Th) → 密封面型(xing)式(shi)代號(hao)(hao) → 螺紋特(te)性代號(hao)(hao) → 材料(liao)代號(hao)(hao) → 標(biao)準編號(hao)(hao)
2. 標(biao)記示例
示例1: 公(gong)稱尺寸(cun)DN80、公(gong)稱壓力PN10、突面（RF)帶頸螺紋鋼制管(guan)法蘭(lan)（Th)、螺紋采用55°圓錐管(guan)螺紋（Rc)、材料為(wei)20鋼，其標記(ji)為(wei)： 法蘭(lan) DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
