一(yi)、對焊(han)環板式松套法蘭型式與尺寸

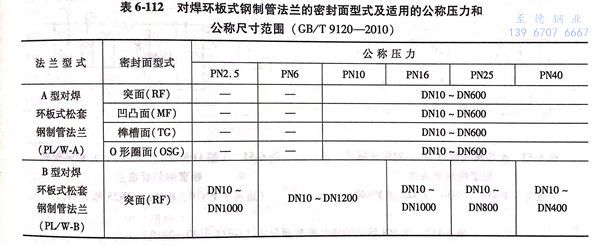

 用(yong)PN標(biao)記的對焊環(huan)板式松套鋼制管法蘭(lan)分為(wei)A型(xing)和(he)B型(xing)兩種結構(gou)型(xing)式，其密封面型(xing)式及(ji)適用(yong)的公(gong)稱(cheng)壓力(li)和(he)公(gong)稱(cheng)尺寸范圍見(jian)表6-112。

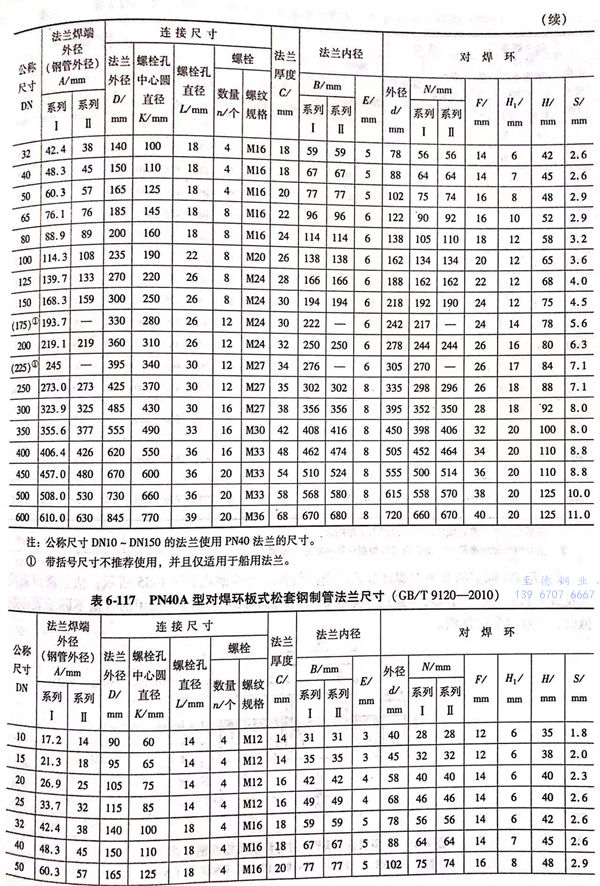

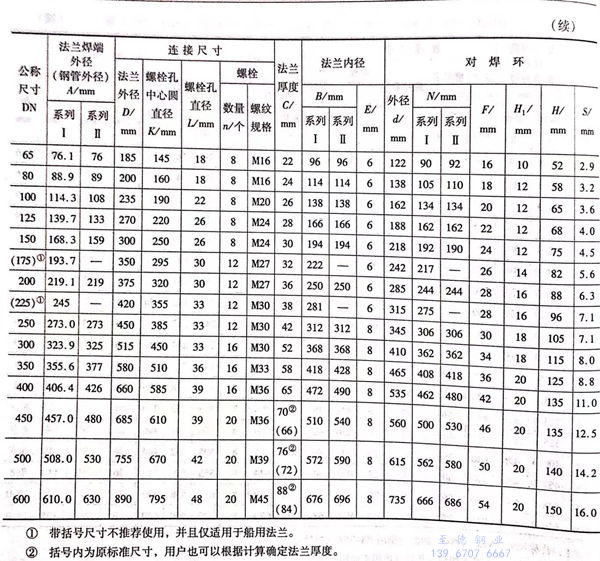

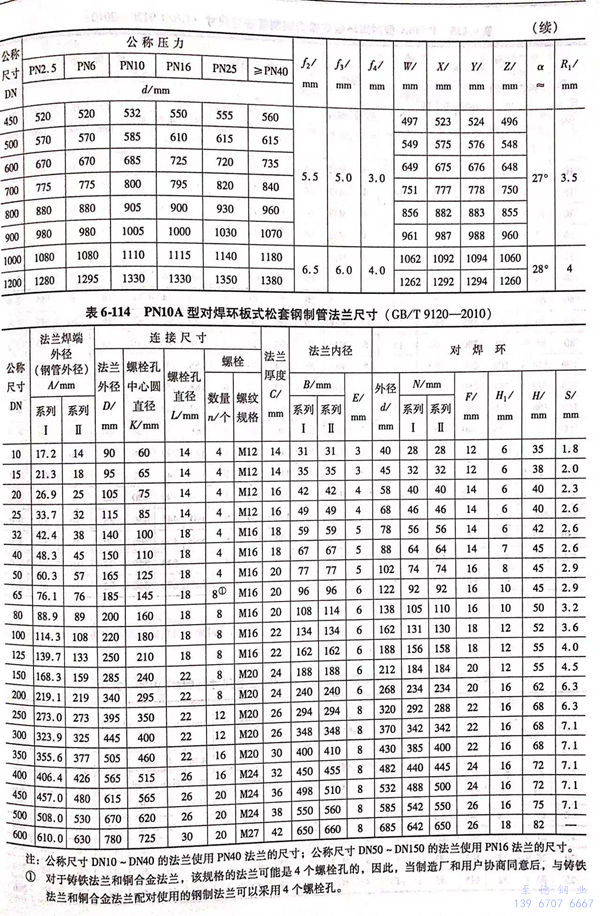

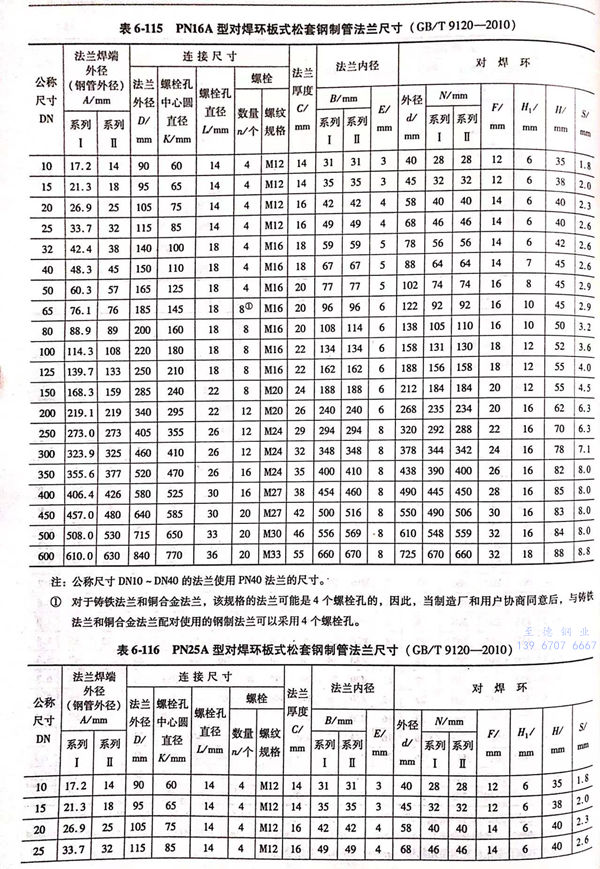

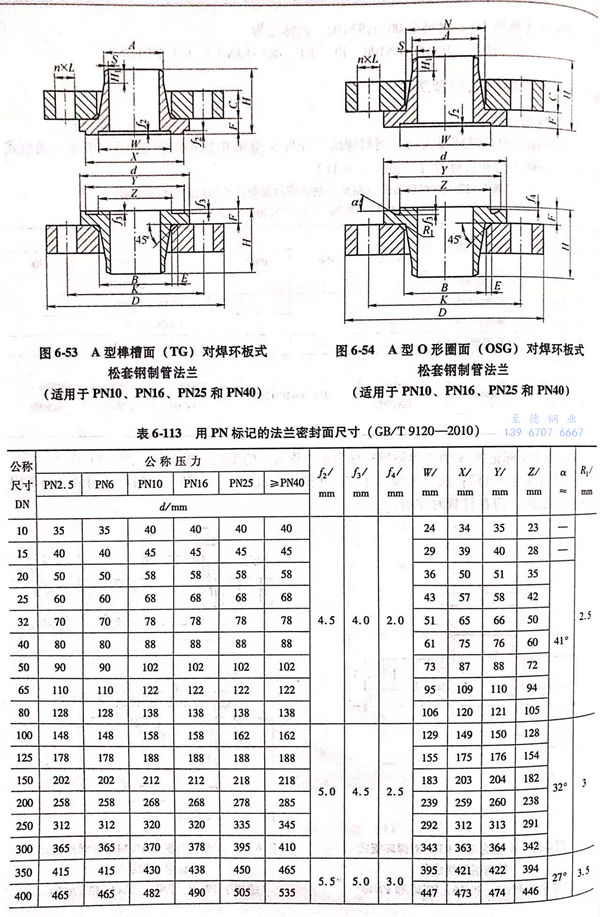

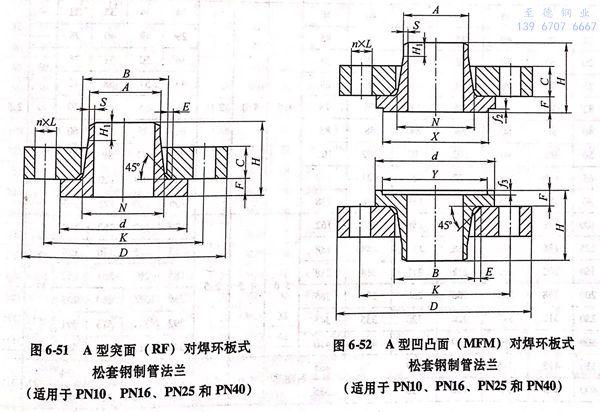

1. 用PN標記的A型對焊環板式松(song)套鋼制管(guan)法(fa)蘭的型式如圖6-51~圖6-54所示(shi)；法(fa)蘭密封面尺(chi)寸見表6-113;法(fa)蘭結構尺(chi)寸或尺(chi)寸見表6-114~表6-117,當用戶選(xuan)用的S值不同于表中數(shu)值時，應(ying)在訂貨時注明。

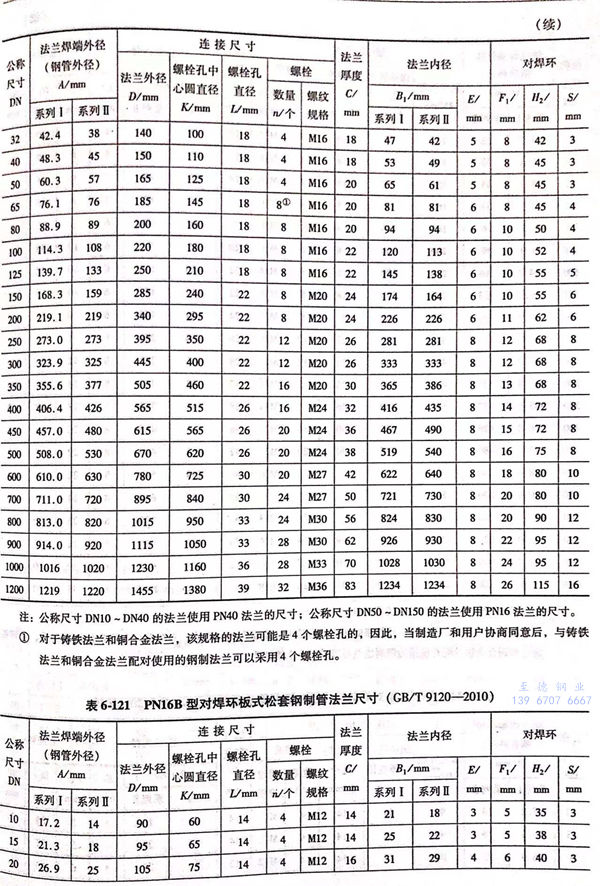

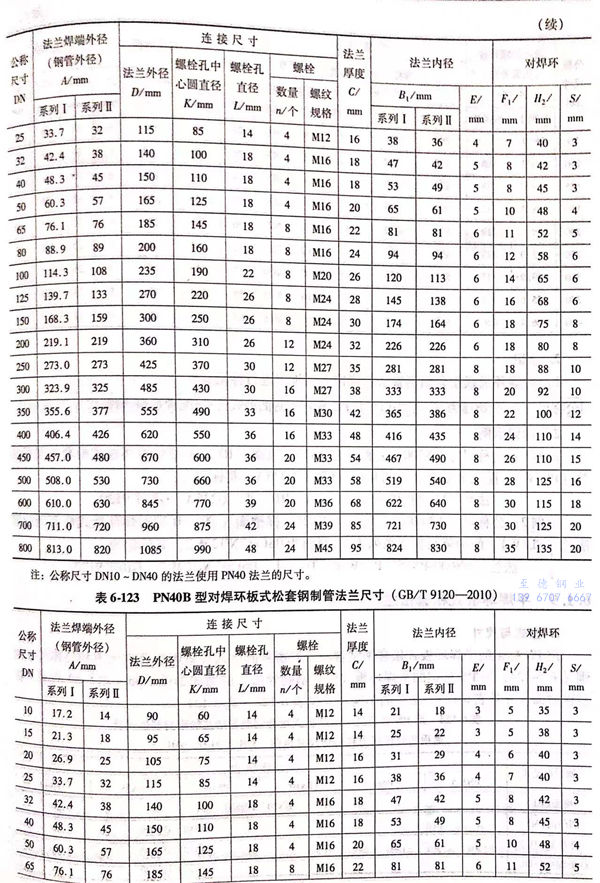

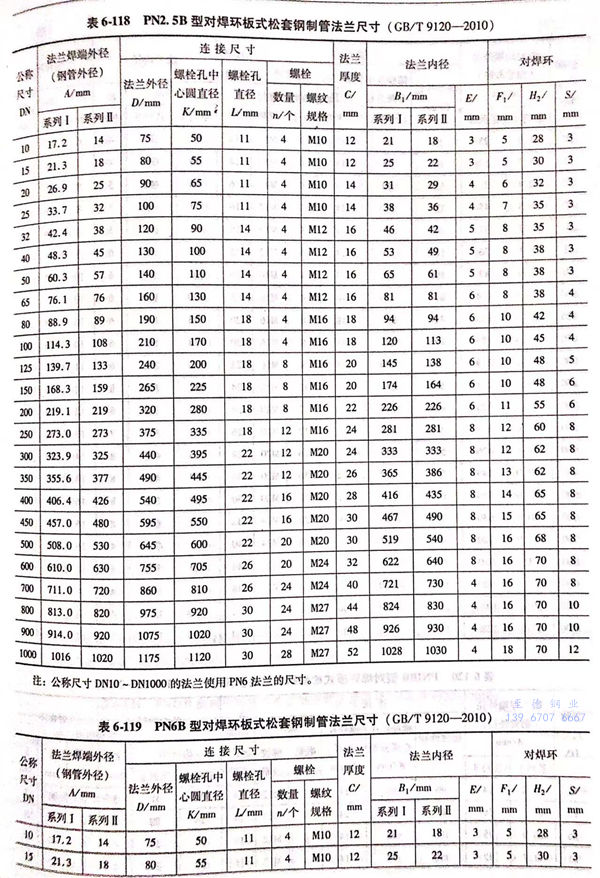

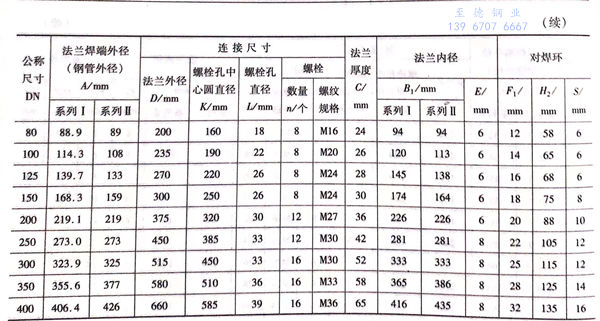

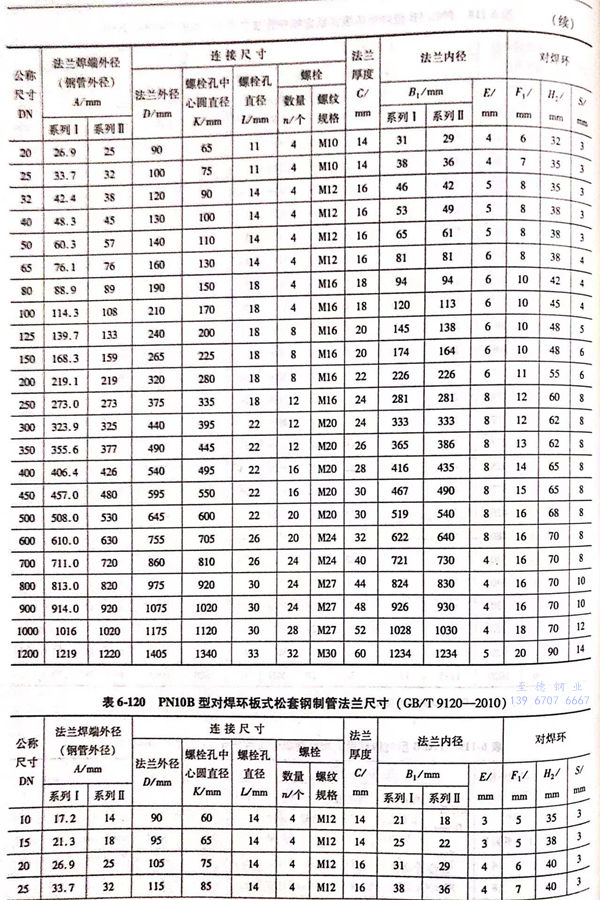

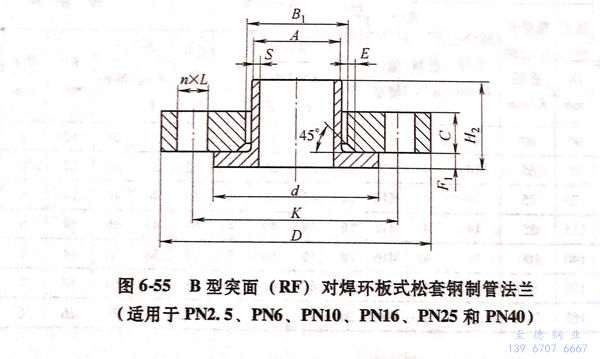

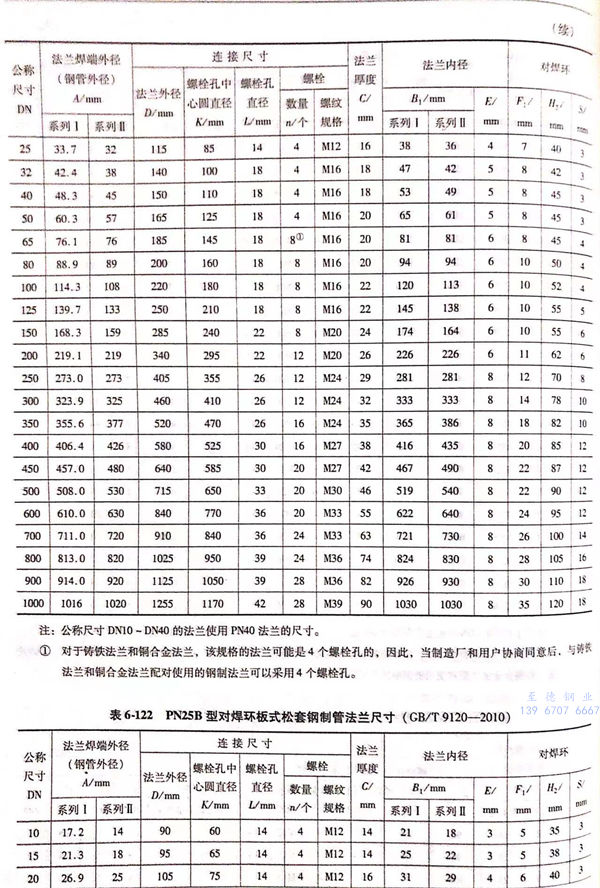

2. 用PN標記的(de)B型(xing)對焊環板(ban)式(shi)松套鋼制管法蘭(lan)的(de)型(xing)式(shi)如圖6-55所(suo)示；法蘭(lan)密封面尺寸(cun)(cun)見表(biao)6-113;法蘭(lan)結(jie)構尺寸(cun)(cun)或尺寸(cun)(cun)見表(biao)6-118~表(biao)6-123,當用戶(hu)選(xuan)用的(de)S值不同(tong)于表(biao)中數值時，應在訂貨時注明。




二、對焊環(huan)板式(shi)松套(tao)法蘭標記


1. 對焊(han)環板(ban)式(shi)松套鋼制管法蘭應(ying)按下列規定進行標記(ji)：


  公稱(cheng)尺寸 → 公稱(cheng)壓(ya)力 → 法(fa)蘭型式代號（PL/W) → 密封面型式代號 → 配管系(xi)列(lie) → 材(cai)料代號 → 標(biao)準編號


2. 標記示例


  示例 1 :  公(gong)稱(cheng)尺寸DN300、公(gong)稱(cheng)壓力(li)PN16、突面（RF)A型對焊(han)環板式松套(tao)鋼制(zhi)管法蘭（PL/W)、配用(yong)米(mi)制(zhi)管（系列Ⅱ)、材料為(wei)Q235A,其標記(ji)為(wei)：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公(gong)稱尺寸(cun)DN600、公(gong)稱壓力PN25、榫槽面(mian)（TG)B型對(dui)焊(han)環(huan)板式(shi)松套鋼(gang)制(zhi)管法蘭（PL/W)、配用英(ying)制(zhi)管（系列Ⅰ)、材料為(wei)06Cr17Ni12Mo,其標記(ji)為(wei)：法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
