一(yi)、對(dui)焊環(huan)帶頸(jing)松套法蘭型式(shi)與尺(chi)寸

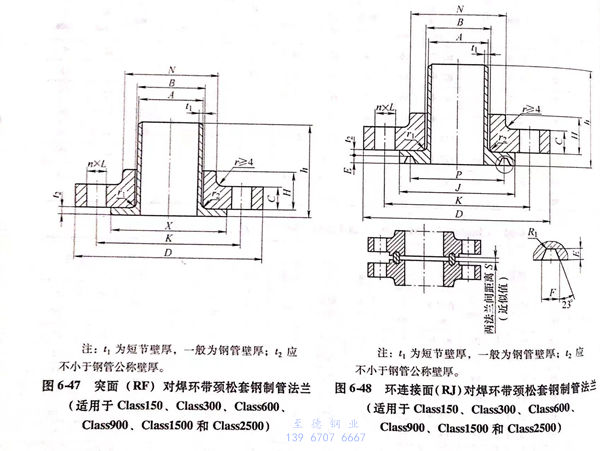

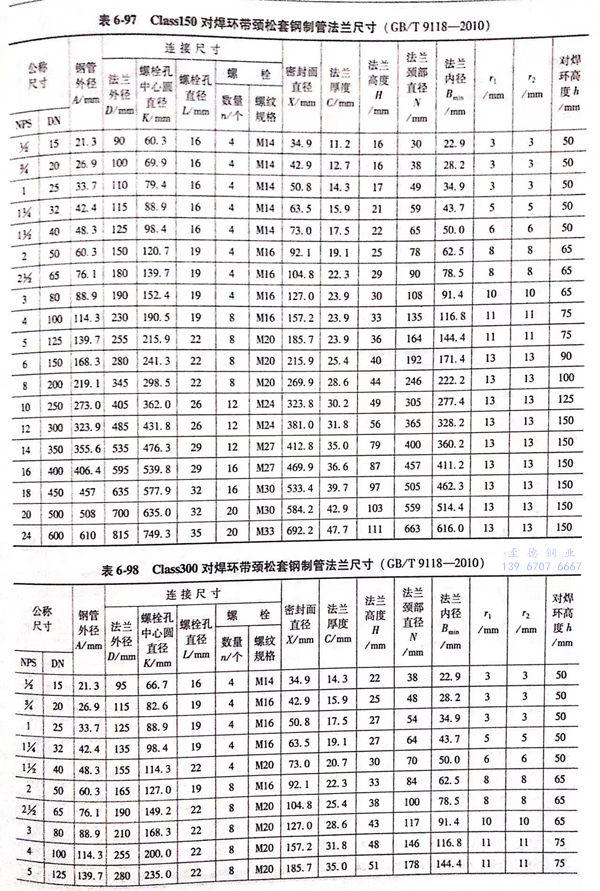

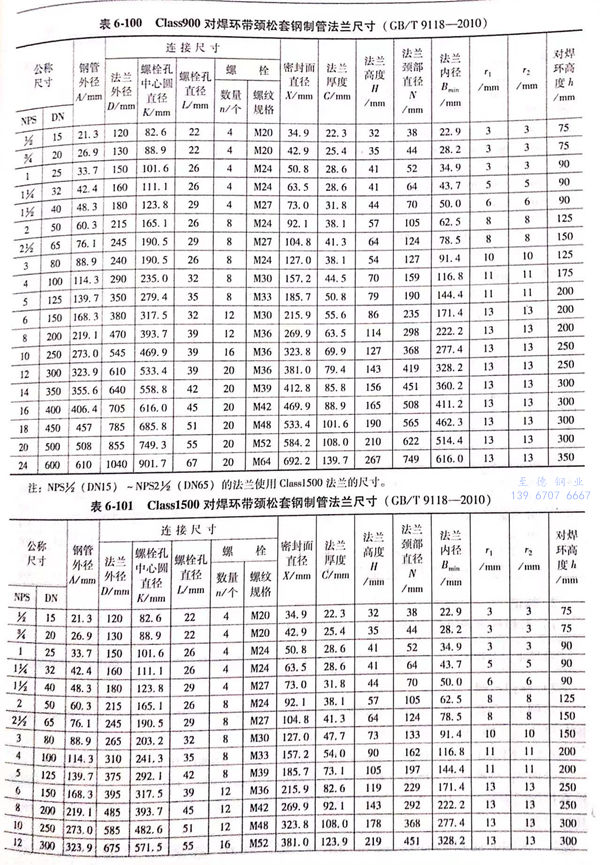

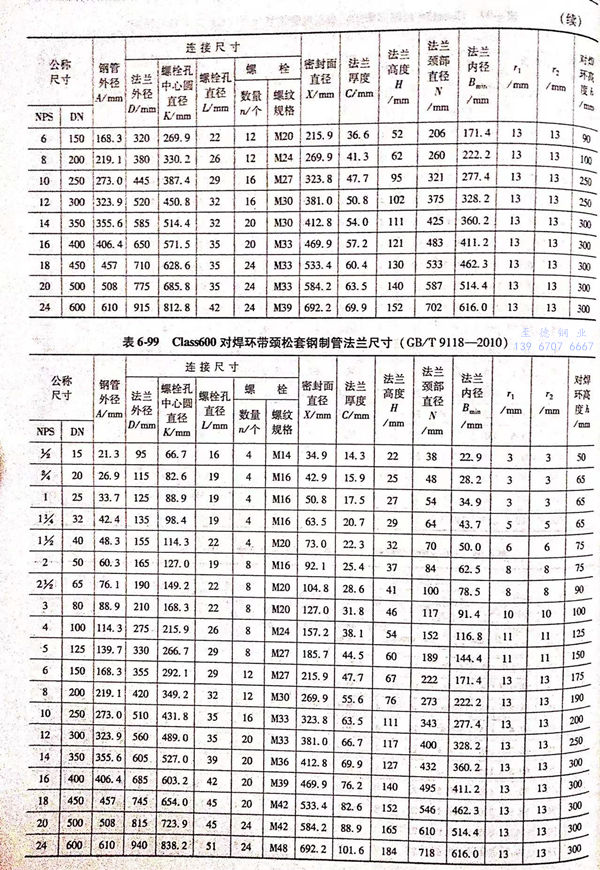

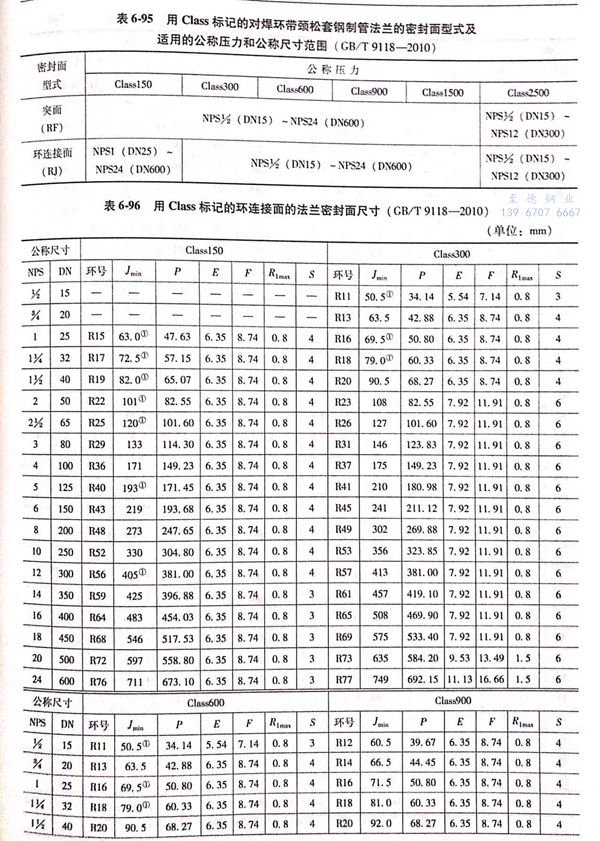

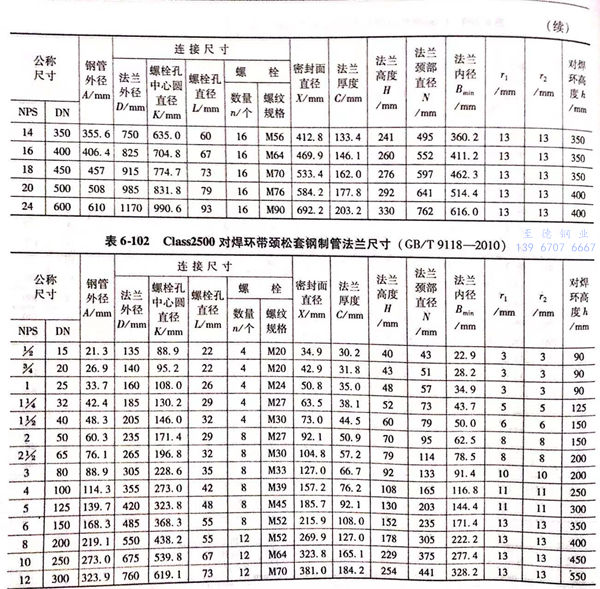

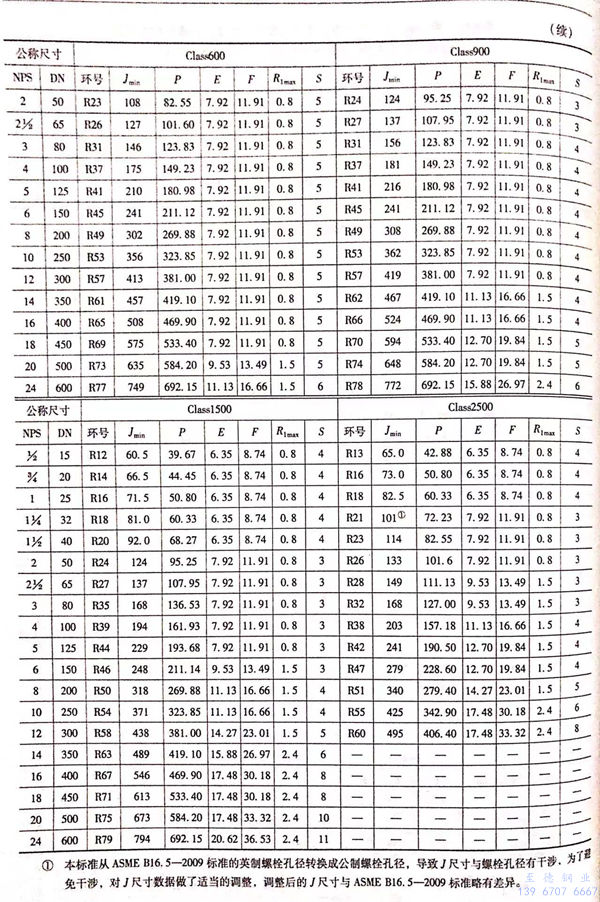

用(yong)(yong)Class標記的(de)對(dui)焊環帶(dai)頸松(song)(song)套(tao)鋼制管(guan)法蘭(lan)(lan)的(de)密(mi)封(feng)面型(xing)式及適用(yong)(yong)的(de)公(gong)稱壓(ya)力和公(gong)稱尺寸范圍見表6-95;用(yong)(yong)Class標記的(de)對(dui)焊環帶(dai)頸松(song)(song)套(tao)鋼制管(guan)法蘭(lan)(lan)的(de)型(xing)式如圖6-47、圖6-48所示，法蘭(lan)(lan)密(mi)封(feng)面尺寸見表6-96,法蘭(lan)(lan)結(jie)構尺寸或(huo)尺寸見表6-97~表6-102。
二、對焊環帶頸(jing)松套法蘭標記
1. 對焊環帶頸(jing)松套鋼制管(guan)法(fa)蘭應按下列規定進(jin)行標記：
公(gong)稱(cheng)尺寸 → 公(gong)稱(cheng)壓力 → 蘭(lan)型(xing)式(shi)代號(hao)（HL/W) → 密封面型(xing)式(shi)代號(hao) → 管(guan)表號(hao) → 材(cai)料(liao)代號(hao) → 標準編號(hao)
2. 標記示例
示例 1 : 公稱尺寸NPS20(DN500)、公稱壓力Class150、突面（RF)對焊環帶頸松套鋼制管法蘭（HL/W)、管表號Sch40、材料為 06Cr19Ni10, 其標記為：法蘭 NPS20(或DN500)-Class150 HL/W RF Sch40 06Cr19Ni10 GB/T 9118
示例 2 : 公稱尺寸NPS10(DN250)、公稱壓力Class2500、環連接面（RJ) 對焊環帶頸松套焊鋼制管法蘭（HL/W)、管表號Sch160、材料：松套法蘭20、對焊環 06Cr17Ni12Mo2 ,其標記為：法蘭 NPS10(或DN250)-Class2500 HL/W RJ Sch160 20/06Cr17Ni12Mo2 GB/T 9118
