一、管法(fa)蘭連接用緊固件長度計(ji)(ji)算計(ji)(ji)算公式
1. 用(yong)Class 標記的(de)法蘭（美洲體(ti)系(xi)法蘭）
a. 平(ping)面法(fa)蘭(lan)和突(tu)面法(fa)蘭(lan)
螺(luo)栓長(chang)度：ι=2(C+ΔC)+m+z+Δι+t （適用于Class≤150的平面和突面法蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于除Class≤300的突(tu)面法蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用于(yu)Class≥600的突面法蘭）
b. 松(song)套法(fa)蘭
螺(luo)栓(shuan)長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于(yu)Class≤150的對焊環帶頸(jing)松套法蘭(lan)和翻邊環松套法蘭(lan)）
螺(luo)栓(shuan)長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于Class≤150的對焊環和平焊環板式松(song)套法蘭）
螺柱(zhu)長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適(shi)用于所(suo)有對(dui)焊環(huan)帶頸松(song)套法(fa)蘭）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對焊(han)環和平焊(han)環板式(shi)松套法蘭）
c. 凹凸面和榫槽面法蘭
螺柱(zhu)長度(du)：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面(mian)和(he)榫(sun)槽(cao)面(mian)法蘭）
d. 環連接(jie)面法蘭
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所(suo)有環連接面法蘭(lan)）
2. 用PN標記的法蘭(lan)（歐洲體系法蘭(lan)）
a. 平(ping)面法(fa)蘭和突(tu)面法(fa)蘭
螺栓長(chang)度：ι=2(C+ΔC)+m+z+Δι+t （適(shi)用于PN≤16的(de)平面和突面法蘭）
螺柱(zhu)長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于所有的突面(mian)法蘭(lan)）
b. 松套法蘭(lan)
螺栓長度(du)：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適(shi)用于PN≤1.6的(de)對焊環帶(dai)頸松套(tao)法(fa)蘭(lan)和翻邊(bian)環松套(tao)法(fa)蘭(lan)）
螺(luo)栓長度(du)：ι=2(C+ΔC)+2F+m+z+Δι+t （適(shi)用(yong)于(yu)PN≤16的對焊環和平焊環板式松套法蘭）
螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適(shi)用于所有對焊(han)環帶(dai)頸松套法蘭(lan)）
螺柱(zhu)長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適(shi)用于所有對(dui)焊環(huan)和平焊環(huan)板式松套法(fa)蘭）
c. 凹(ao)凸面和榫槽面法
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹(ao)凸面和(he)榫槽面法(fa)蘭）
d. 環連接面(mian)法蘭(lan)
螺(luo)柱(zhu)長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有環連接面法蘭）
式中：
ι--緊固件（六角頭(tou)螺栓、雙(shuang)頭(tou)螺柱和全(quan)螺紋(wen)螺柱）長度（見圖10-6~圖10-8);
C-法蘭厚度(du)，數值按相(xiang)應的法蘭標準確定，單位為(wei)毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突(tu)面法蘭(lan)的突(tu)面高度，數值(zhi)按相(xiang)應(ying)的法蘭(lan)標準確定，單位為毫米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對焊環和平(ping)焊環板式松(song)套(tao)法蘭的焊環厚(hou)度(du)，數值按相應的法蘭標(biao)準(zhun)確定，單位為毫米(mi)（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環(huan)連接面法(fa)蘭的(de)凸臺高度，數(shu)值按相應的(de)法(fa)蘭標準確定，單位為毫米(mi)（mm);

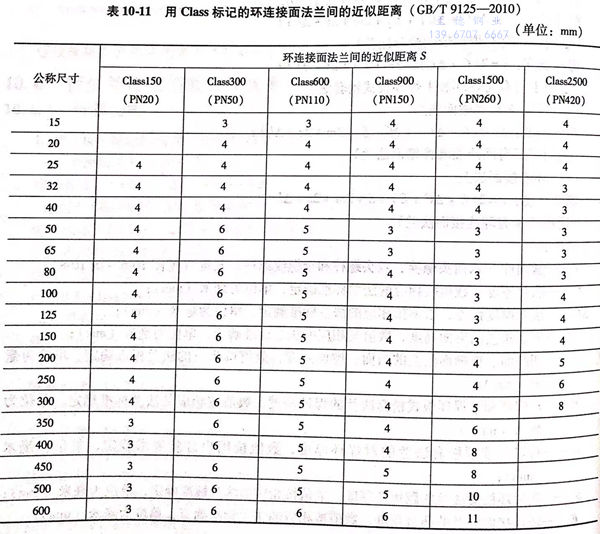

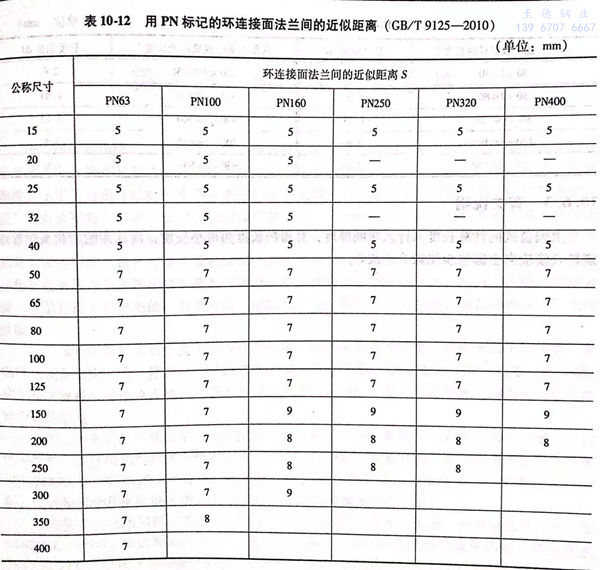

S-環(huan)連接面(mian)法蘭(lan)間近似距離，數(shu)值(zhi)按表10-11或(huo)表10-12(或(huo)相應的法蘭(lan)標準）確定，單位為毫(hao)米(mi)（mm);

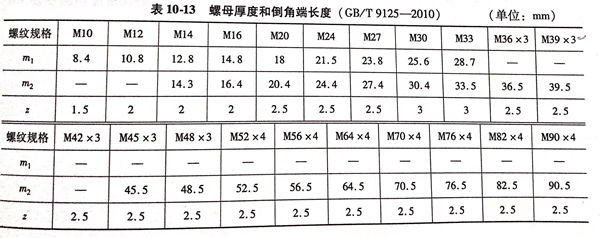

m-螺母最大厚度，數值按(an)表(biao)10-13確定，與螺栓配合(he)時用m1,與螺柱配合(he)時用m2,單位(wei)為毫(hao)米（mm);
z-緊固件(jian)倒角端長度，數(shu)值按(an)表10-13確定，單位為毫米（mm);

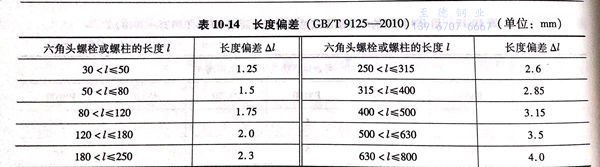

Δι-螺栓或螺柱的長度(du)偏(pian)差，數(shu)值按表10-14 確定，單位為(wei)毫米（mm);
t-墊片(pian)厚度(du)，一般取t=3mm.
二(er)、管(guan)法蘭連(lian)接用緊固件(jian)長度(du)技術有關參數(shu)
1. 法蘭厚(hou)度偏(pian)差應為正值(zhi)(zhi)，其數(shu)值(zhi)(zhi)按相關標(biao)準的規(gui)定。
2. 環連(lian)接法蘭間的近似距離見表10-11和表10-12.
3. 螺母最大厚度、緊固件倒角端(duan)長度見表 10-13。
4. 六角螺栓或螺柱的長度偏(pian)差(cha)見表 10-14。
三(san)、管(guan)法蘭(lan)連(lian)接用緊固件(jian)長(chang)度計算(suan)有關說明(ming)
上列公式(shi)的計(ji)算(suan)長度(du)未計(ji)入墊圈厚度(du)，算(suan)得的長度(du)為最(zui)小長度(du)，所選用的六(liu)角頭螺(luo)栓或(huo)(huo)螺(luo)柱長度(du)應(ying)向上圓整至(zhi)尾數為5或(huo)(huo)0。
