我國石(shi)油天然氣工(gong)業(ye)，鉆井(jing)和采(cai)油設(she)備中的井(jing)口裝置和采(cai)油樹(shu)（采(cai)油樹(shu)系指用于(yu)控制(zhi)油井(jing)生產的裝置總成，包括(kuo)油管(guan)頭(tou)異徑接頭(tou)、閥(fa)、三通、四通、頂(ding)部連(lian)(lian)接裝置和裝于(yu)油管(guan)頭(tou)最(zui)上部連(lian)(lian)接節(jie)流閥(fa)）采(cai)用6B型(xing)(xing)、6BX型(xing)(xing)及(ji)(ji)雙層扇形(xing)法(fa)(fa)(fa)蘭(lan)，法(fa)(fa)(fa)蘭(lan)額定工(gong)作壓力(li)一共分(fen)6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)(ji)138.0MPa.6B型(xing)(xing)法(fa)(fa)(fa)蘭(lan)包括(kuo)整(zheng)體法(fa)(fa)(fa)蘭(lan)、螺紋法(fa)(fa)(fa)蘭(lan)及(ji)(ji)對焊法(fa)(fa)(fa)蘭(lan)，其所(suo)采(cai)用的密(mi)(mi)封墊片為(wei)(wei)R型(xing)(xing)或(huo)RX型(xing)(xing)金屬環(huan)墊；6BX型(xing)(xing)法(fa)(fa)(fa)蘭(lan)包括(kuo)整(zheng)體法(fa)(fa)(fa)蘭(lan)、對焊法(fa)(fa)(fa)蘭(lan)及(ji)(ji)盲板法(fa)(fa)(fa)蘭(lan)，其所(suo)采(cai)用的密(mi)(mi)封墊片為(wei)(wei)BX型(xing)(xing)壓力(li)自緊密(mi)(mi)封環(huan)墊；扇形(xing)法(fa)(fa)(fa)蘭(lan)用密(mi)(mi)墊片為(wei)(wei)RX型(xing)(xing)壓力(li)自緊密(mi)(mi)封環(huan)墊。
以上所述的法蘭及其墊(dian)片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。
一、型式與尺(chi)寸
1. R型

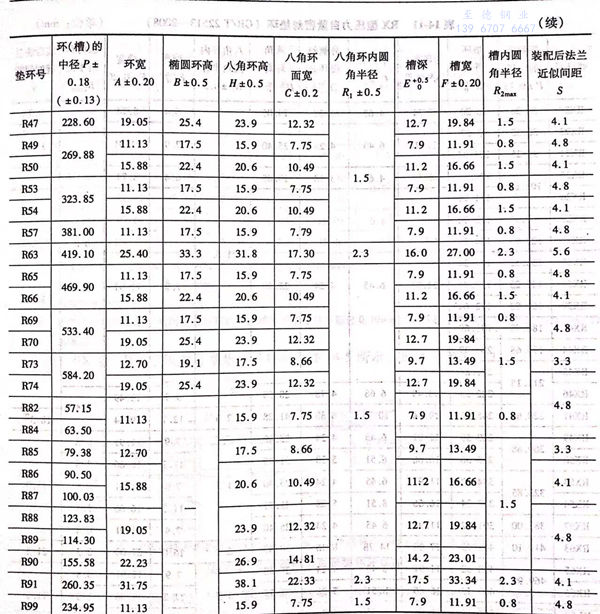

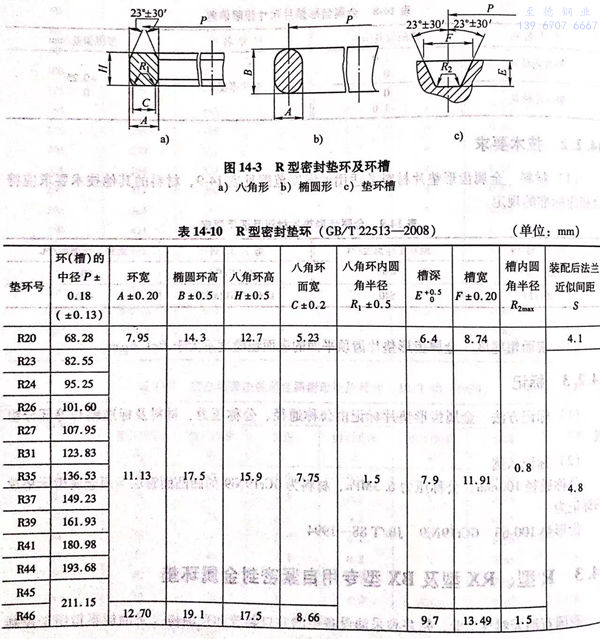

R型密(mi)封墊環及環槽如圖(tu)14-3所示(shi)，尺寸見(jian)表14-10.
2. RX型

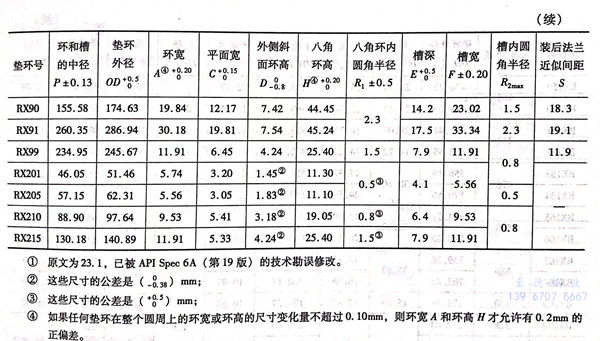

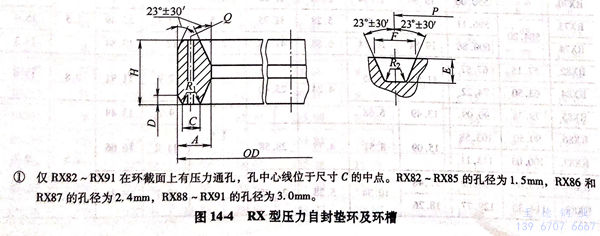

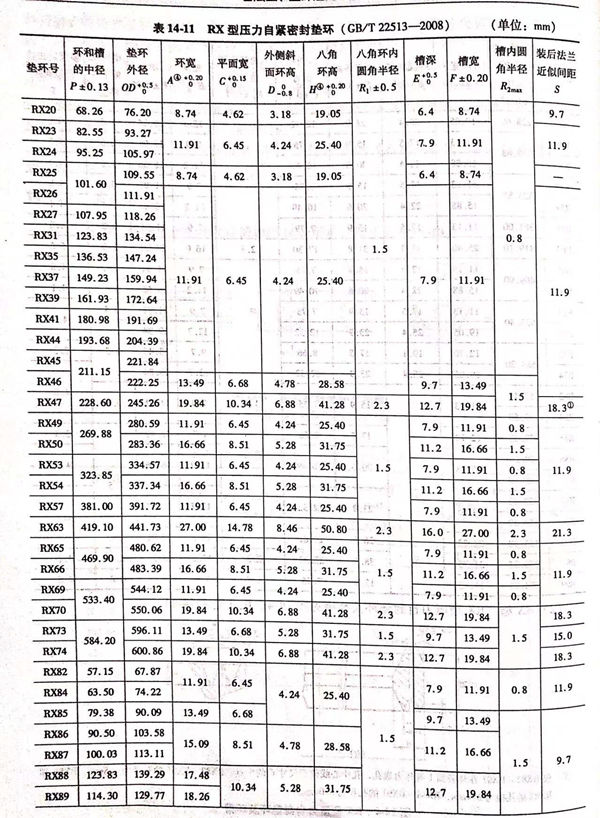

RX 型壓力自封墊環(huan)及環(huan)槽見圖 14-4 ，尺寸(cun)見表(biao) 14-11。
3. BX型

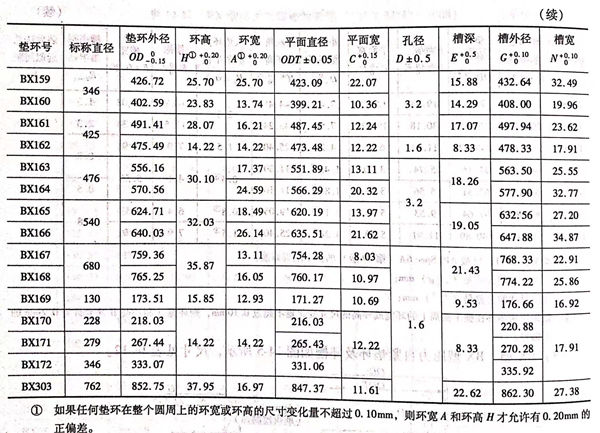

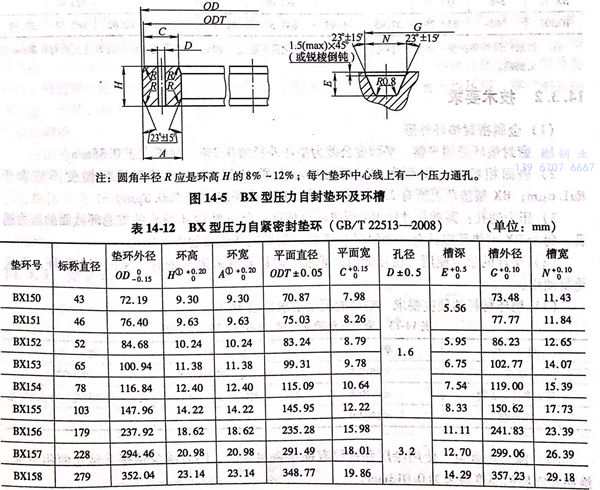

BX 型壓(ya)力自緊墊環及環槽如圖 14-5 所示，尺寸見(jian)表(biao) 14-12。
二、技(ji)術(shu)要求
1. 金屬密封墊(dian)環外(wai)形(xing)
a. 密封墊環必須平(ping)(ping)整，平(ping)(ping)面(mian)度公(gong)差為(wei)墊環外徑的0.2%,且不大于0.38mm.
b. 表(biao)面(mian)(mian)粗(cu)糙(cao)度(du)：R型和RX型的墊(dian)環(huan)上(shang)所有(you)23°表(biao)面(mian)(mian)，其(qi)表(biao)面(mian)(mian)粗(cu)糙(cao)度(du)不應(ying)大(da)于(yu)Ra1.6μm; BX型墊(dian)環(huan)上(shang)所有(you)23°表(biao)面(mian)(mian)，其(qi)表(biao)面(mian)(mian)粗(cu)糙(cao)度(du)不應(ying)大(da)于(yu)Ra0.8μm.
c. 壓(ya)力(li)通孔：某(mou)些(xie)尺寸的(de)RX型墊(dian)環應具有(you)(you)一(yi)個(ge)如圖14-4所(suo)示的(de)貫(guan)通環截(jie)面的(de)壓(ya)力(li)通孔；每個(ge)BX型墊(dian)環應具有(you)(you)一(yi)個(ge)如圖14-5所(suo)示的(de)貫(guan)通環截(jie)面的(de)壓(ya)力(li)通孔。
2. 墊環(huan)的(de)重復使用(yong)
在環槽內，通過(guo)過(guo)盈量限制來形成密(mi)(mi)封關系的密(mi)(mi)封墊環，不應(ying)重復使用。
3. 墊環材料的硬度要求(qiu)

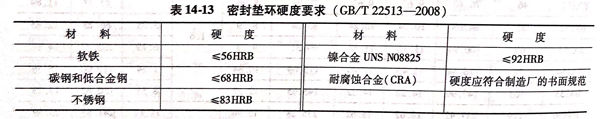

墊環的硬(ying)度(du)要(yao)求見表14-13.
4. 涂層和鍍層
使用涂層和鍍(du)層有助于密封接合，同時減少粘接并延長使用壽命。涂層和鍍(du)層的厚度(du)最大為0.013mm。
三、標志
1. 墊環(huan)標志(zhi)

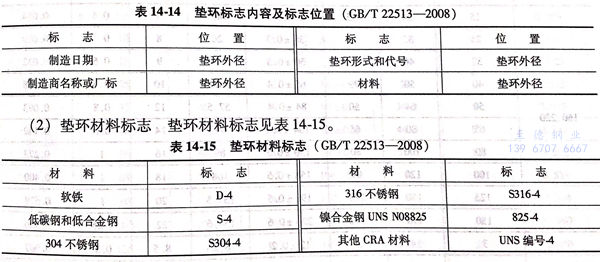

墊環的(de)標志內容及標志位置見表(biao) 14-14.
2. 墊(dian)環材(cai)料標志
墊環(huan)材(cai)料標志見(jian)表 14-15
