一(yi)、通用(yong)金(jin)屬環形墊(dian)片型式(shi)、尺寸及公差(cha)

1. 型式與尺寸

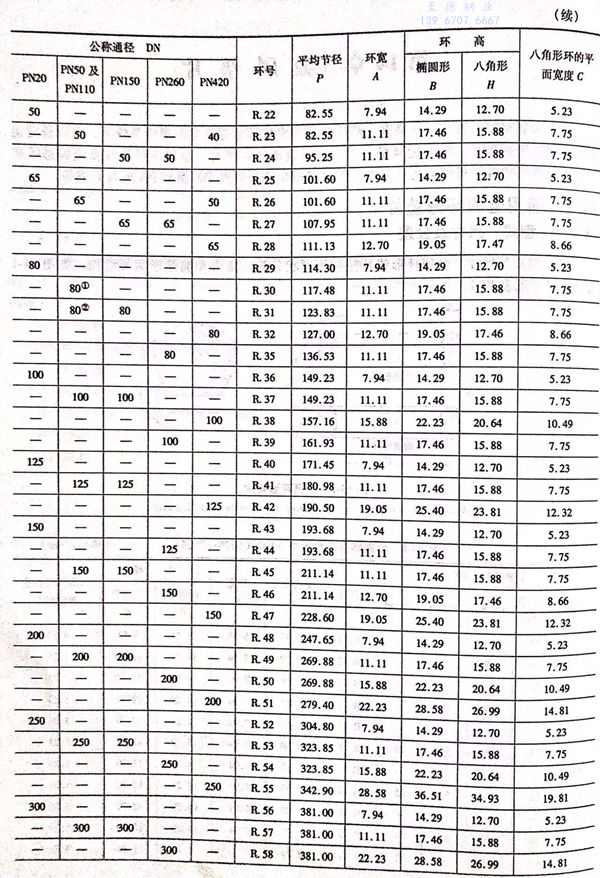

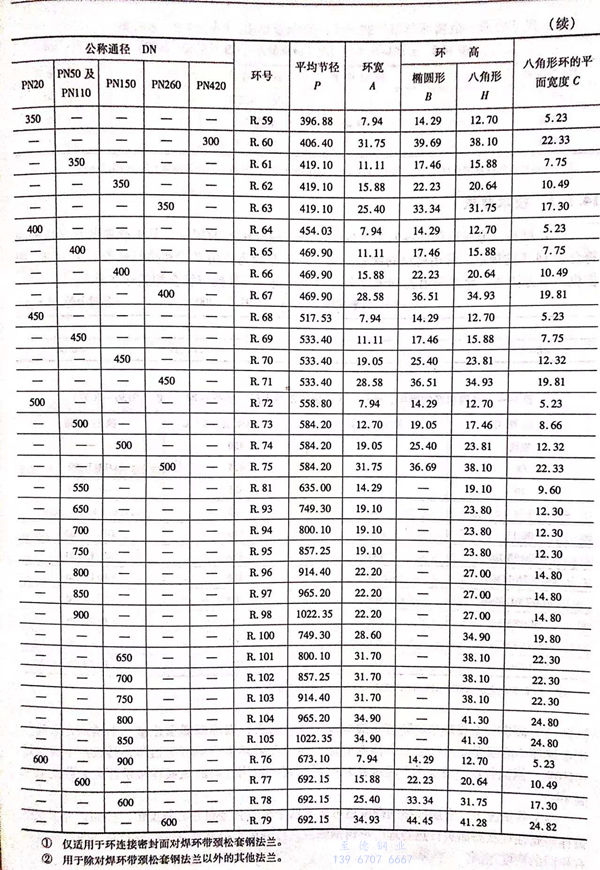

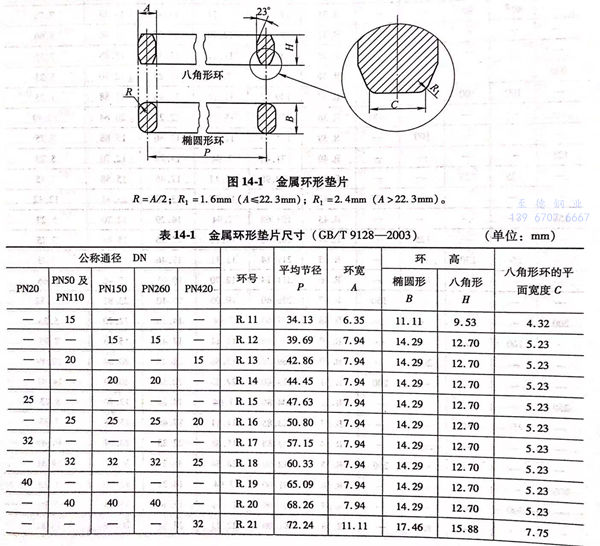

 金屬環形(xing)墊片按截面形(xing)狀分(fen)為八角(jiao)形(xing)和橢圓形(xing)兩種結構，如圖14-1所示，尺(chi)寸見表14-1.

2. 尺(chi)寸公差

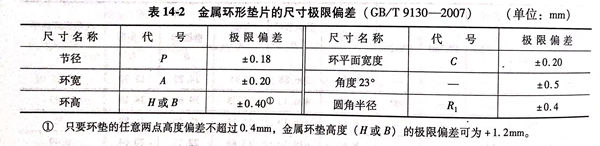

 金屬環形(xing)墊片的尺寸極限偏差見表 14-2。

二、通(tong)用金(jin)屬環形(xing)墊片技術要求

1. 材料

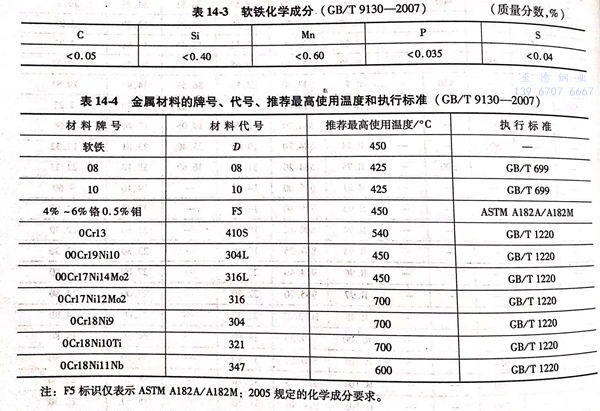

 金(jin)屬環(huan)墊坯料(liao)的(de)(de)(de)化學成分應(ying)符(fu)(fu)合(he)相應(ying)標準的(de)(de)(de)規定，其(qi)中軟鐵(tie)的(de)(de)(de)化學成分應(ying)符(fu)(fu)合(he)表14-3的(de)(de)(de)規定，常用材料(liao)的(de)(de)(de)牌號、代號、推(tui)薦最高使用溫度(du)和執(zhi)行標準見表14-4。根據供需雙方協商(shang)，允許采用表14-4之外的(de)(de)(de)其(qi)他材料(liao)，其(qi)性能應(ying)符(fu)(fu)合(he)相關標準要求。

2. 硬度(du)

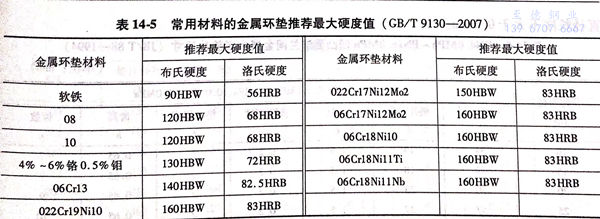

 金屬環墊的硬度一般應低于法蘭材料，以確保緊密連接。合金及不(bu)銹鋼法蘭(lan)用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻，其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。

 在某些(xie)情(qing)況下，金屬環墊的(de)(de)硬度(du)值(zhi)可(ke)能不低(di)于法蘭合金材料的(de)(de)硬度(du)值(zhi)。例如，為了獲得(de)最佳耐(nai)腐蝕性狀(zhuang)態而進行(xing)熱(re)處理的(de)(de)不銹鋼法蘭；與退火至最低(di)硬度(du)的(de)(de)同樣材料制(zhi)成的(de)(de)環墊具有相同的(de)(de)硬度(du)范(fan)圍。

3. 表面粗糙度(du)

 金屬環墊的密封面(mian)（八角墊的斜面(mian)、橢(tuo)圓墊的圓弧面(mian)）不(bu)(bu)得有劃痕、磕痕、裂紋和(he)凹坑，表面(mian)粗糙度(du)不(bu)(bu)大于(yu)Ra1.6μm.

三、通用金屬環形墊片標記

 1. 標記方法

  金(jin)屬環形(xing)墊片的標(biao)記由(you)墊片形(xing)式、環號－墊片材(cai)料牌號和墊片標(biao)準號組(zu)成。

 2. 標記示例(li)

  號(hao)為20, 材料(liao)為0Cr19Ni9 的八(ba)角(jiao)形金屬環墊(dian)片，其標記為：八(ba)角(jiao)墊(dian)  R.20-0Cr19Ni9  GB/T 9128
