銅在奧氏體不銹鋼的作用是顯著降低其冷作硬化傾向，提高冷加工成形性能。銅與鉬配合可以進一步提高奧氏體不銹鋼在還原性介質中的耐蝕性。在奧氏體中，銅的加入量在1％～4％時對鋼的組織沒有明顯影響。

 奧氏(shi)體不銹(xiu)鋼中(zhong)，在(zai)一(yi)定銅含量(liang)(liang)范圍內，隨銅含量(liang)(liang)的(de)增(zeng)加，鋼的(de)強度隨之下降，塑(su)性提高，應變(bian)強化指數n值下降。在(zai)銅含量(liang)(liang)達到3％～4％時，n值達到一(yi)個最低(di)的(de)穩定值。

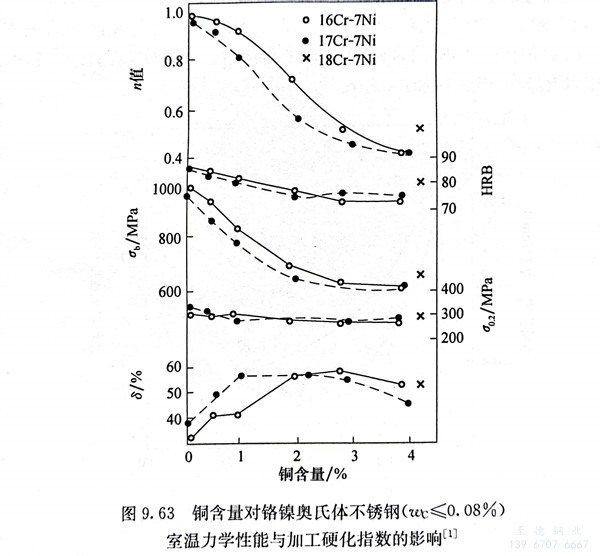

 圖9.63為銅含量對鉻鎳(nie)奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)（wc≤0.08％）室溫力學性能(neng)(neng)與加工硬化指(zhi)數的(de)(de)影響(xiang)。固溶(rong)銅的(de)(de)增(zeng)(zeng)加使鋼(gang)(gang)的(de)(de)強度下降而塑性提高的(de)(de)原因是：銅能(neng)(neng)顯(xian)著(zhu)地增(zeng)(zeng)加鉻鎳(nie)奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)層(ceng)錯能(neng)(neng)并能(neng)(neng)穩定奧氏體(ti)組(zu)織，層(ceng)錯能(neng)(neng)的(de)(de)增(zeng)(zeng)加阻礙了不(bu)全位錯的(de)(de)形(xing)成，有利(li)于位錯的(de)(de)交叉滑移，防止了位錯的(de)(de)堆積，提高了材料(liao)的(de)(de)塑性。銅含量的(de)(de)增(zeng)(zeng)加還(huan)抑制(zhi)拉伸試驗(yan)過程中(zhong)形(xing)變誘(you)導α相的(de)(de)形(xing)成和應(ying)變強化。

 一般來說，奧氏體不銹鋼n值較大，這是由于在加工過程中形變誘導α'相形成。銅的加入抑制了形變誘導α'相的形成，從而降低n值。

 有些奧氏體不銹鋼（303、304不(bu)銹鋼等）存在冷加工壓縮開裂傾向，銅的加入可以改善其冷成形性。

 銅(tong)顯著降低鋼(gang)的熱(re)加工(gong)性，在(zai)奧氏體不銹鋼(gang)中鎳(nie)含(han)量較低時更(geng)為明顯，因而在(zai)鋼(gang)中銅(tong)含(han)量較高時，鎳(nie)含(han)量也(ye)應相應提高。

 銅能顯著提高奧氏體不銹鋼對硫酸、磷酸等還原性介質的耐蝕性，當用銅和鉬復合合金化時，效果更為突出。國內研究銅的作用機制的結果表明，銅的加入加速了不銹鋼中鉬的溶解，形成MoO^2-₄，強烈促使不銹鋼中鉻的鈍化及鉻向表面膜中富集，導致鋼的耐蝕性提高。

 在諸如硝(xiao)酸等氧(yang)化性介質中，銅的(de)加(jia)入(ru)并(bing)不降(jiang)低(di)鋼的(de)耐蝕性，但會降(jiang)低(di)鉻鎳奧氏體(ti)不銹鋼的(de)耐點蝕和應力腐蝕的(de)性能。
