12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相(xiang)不銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。


  該鋼(gang)的(de)冷、熱(re)加(jia)工(gong)性能(neng)均良好，熱(re)加(jia)工(gong)溫度范圍(wei)為(wei)1050～800℃，有(you)好的(de)熱(re)塑性。由于鋼(gang)的(de)屈(qu)服強度較高，其深沖性能(neng)較奧氏體鋼(gang)稍差。


  該(gai)鋼的固(gu)溶處(chu)理(li)溫度為1000～1080℃，水冷(leng)或空(kong)冷(leng)。經950～1050℃固(gu)溶處(chu)理(li)后，鋼中的α相(xiang)(xiang)含量(liang)為55％～70％，提(ti)高(gao)淬火溫度使α相(xiang)(xiang)增(zeng)多。當(dang)鋼中的γ相(xiang)(xiang)含量(liang)不低于20％～25％時(shi)仍為細晶組織，只有當(dang)γ相(xiang)(xiang)消失后，晶粒才會粗化。


  在400～500℃長期保溫時效會因高(gao)鉻鐵素(su)體(ti)的分解而導(dao)致脆(cui)化(hua)；600～750℃短(duan)時時效后(hou)的塑(su)性下降則是(shi)由于(yu)碳化(hua)物的析(xi)出而使奧氏體(ti)發(fa)生馬氏體(ti)轉變的結(jie)果；650～700℃長期時效（100～1000h）出現的脆(cui)化(hua)是(shi)σ相(xiang)的形成所致。

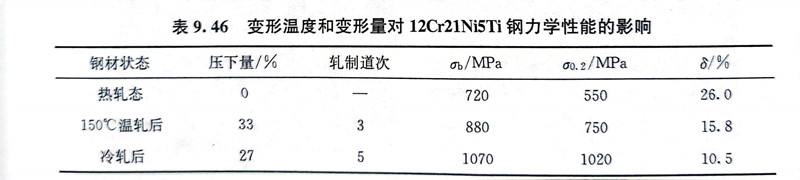

  12Cr21Ni5Ti 雙相鋼(gang)中(zhong)的(de)y相是亞(ya)穩定的(de)，即(ji)使小的(de)冷變(bian)(bian)形(xing)量(liang)也會發生γ→a轉(zhuan)變(bian)(bian)，但(dan)是加熱到150℃即(ji)可(ke)(ke)抑制這(zhe)種轉(zhuan)變(bian)(bian)，因此(ci)采(cai)用溫軋工(gong)藝(yi)可(ke)(ke)以(yi)(yi)提高軋制變(bian)(bian)形(xing)量(liang)。變(bian)(bian)形(xing)溫度(du)和變(bian)(bian)形(xing)量(liang)對12Cr21Ni5Ti 雙相鋼(gang)的(de)力學(xue)性能的(de)影響見表9.46，可(ke)(ke)以(yi)(yi)看(kan)出，150℃的(de)溫軋可(ke)(ke)以(yi)(yi)抑制馬氏(shi)體的(de)轉(zhuan)變(bian)(bian)，降低(di)因冷作硬化而提高了的(de)鋼(gang)的(de)強度(du)，從而可(ke)(ke)以(yi)(yi)提高每(mei)一(yi)道次的(de)壓(ya)下量(liang)。


表 46.jpg


  12Cr21Ni5Ti 雙相鋼(gang)(gang)在氧(yang)化性(xing)酸和有機酸中有很(hen)好的(de)(de)耐蝕性(xing)，可以代替1Cr18Ni9Ti鋼(gang)(gang)使用，因為(wei)鋼(gang)(gang)中含有穩(wen)定化元(yuan)素(su)鈦，無晶間腐蝕傾向。12Cr21Ni5Ti 雙相鋼(gang)(gang)的(de)(de)焊接性(xing)能良好。


  12Cr21Ni5Ti 雙(shuang)相(xiang)鋼可用(yong)(yong)做焊接結構件(jian)使(shi)用(yong)(yong)，可用(yong)(yong)于化工(gong)(gong)、食(shi)品及(ji)其他(ta)工(gong)(gong)業(ye)領(ling)域中不超過350℃的條件(jian)下，具有(you)很好的抗晶間腐蝕(shi)和(he)應力腐蝕(shi)性能(neng)。該鋼還用(yong)(yong)來(lai)制(zhi)造既耐(nai)氧化性酸腐蝕(shi)，又要求有(you)較高強度(du)的設備和(he)部件(jian)，在(zai)航空工(gong)(gong)業(ye)上用(yong)(yong)于制(zhi)造航空發動機殼(ke)體和(he)火箭發動機燃燒室外壁。
