UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼(gang)與022Cr25Ni7Mo4N（SAF 2507）相比，鉬含量稍低，但加入了約1.5％的Cu，使其耐還原性介質，如耐硫酸腐蝕等的性能有明顯增加，在一些環境中，耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N＋的PREN≥40。

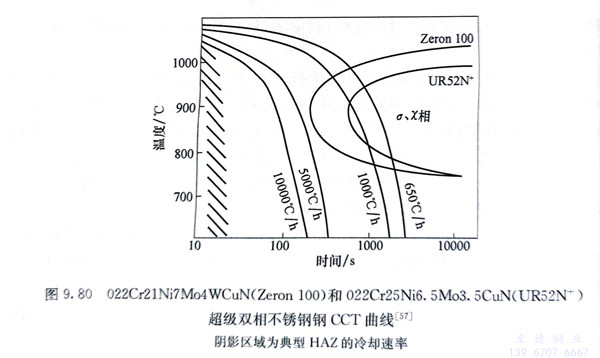

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經適宜的固溶處理后的組織具有a／y近于1的雙相結構，從該鋼的CCT曲線（圖9.80）可以看出，當冷卻速率不超過1000℃／h，會有σ、X等金屬間相析出。由于該鋼中不含鎢，故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。該鋼經固溶處理后的室溫力學性能：R_m＝840MPa、Rp_0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優于SAF 2507和Zeron 100等超級雙相不銹鋼，在工業磷酸中優于超級奧氏體不銹鋼URB66，其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N＋鋼耐應力腐蝕性能比奧氏體不銹鋼316L要好得多。

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼(gang)的(de)(de)熱(re)(re)加(jia)工(gong)性能較不(bu)(bu)含銅的(de)(de)這類鋼(gang)稍(shao)差，熱(re)(re)加(jia)工(gong)溫度不(bu)(bu)宜(yi)太(tai)高，以1000～1150℃為(wei)宜(yi)，熱(re)(re)成形后一般需再經(jing)熱(re)(re)處(chu)理(li)。該鋼(gang)的(de)(de)熱(re)(re)處(chu)理(li)工(gong)藝為(wei)1100℃加(jia)熱(re)(re)，保(bao)溫后急(ji)冷。對于(yu)(yu)該鋼(gang)厚度為(wei)35mm和150mm的(de)(de)中、厚板，中部的(de)(de)冷卻(que)速率要不(bu)(bu)低于(yu)(yu)5000℃／h才能獲得-50℃時不(bu)(bu)低于(yu)(yu)50J的(de)(de)沖擊(ji)功(gong)，且沒有金屬中間相的(de)(de)析出。
