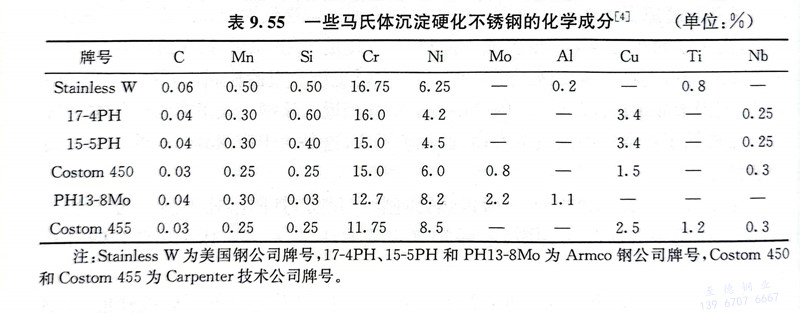

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

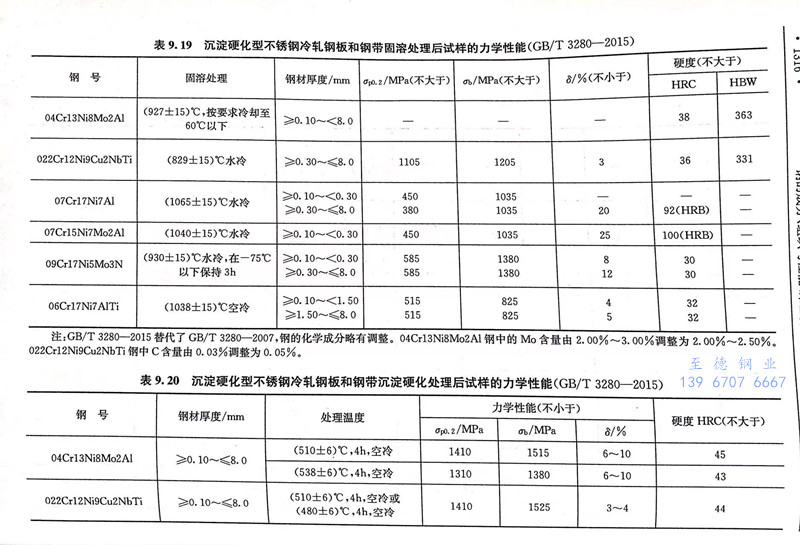

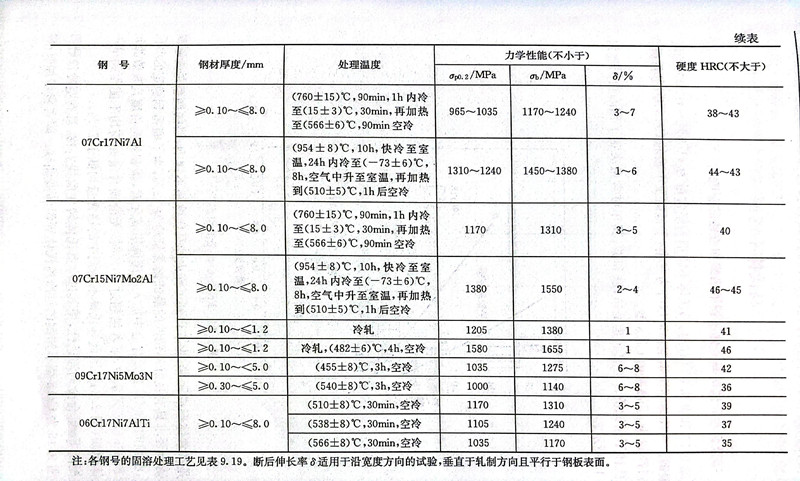

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在(zai)溫(wen)度(du)區間(jian)900～1260℃極易鍛(duan)造，適宜的(de)鍛(duan)造加(jia)熱(re)和(he)均(jun)熱(re)溫(wen)度(du)為(wei)1040～1150℃，終鍛(duan)溫(wen)度(du)應控制(zhi)在(zai)815～925℃，可獲得較細的(de)晶粒(li)尺寸，鍛(duan)后空冷(leng)(leng)。鍛(duan)后應進行(xing)固(gu)溶處理(li)，固(gu)溶溫(wen)度(du)為(wei)816～843℃，隨后快冷(leng)(leng)，若截面較小(xiao)可以水淬，組織為(wei)全馬氏體(ti)組織，硬度(du)為(wei)30～35HRC。生(sheng)產企(qi)業一般(ban)均(jun)以固(gu)溶狀態的(de)產品供貨(huo)，用戶加(jia)工后只(zhi)需(xu)進行(xing)時(shi)效(xiao)(xiao)處理(li)以獲得最后的(de)性能(neng)。時(shi)效(xiao)(xiao)溫(wen)度(du)可在(zai)480～560℃選擇(ze)，保(bao)溫(wen)4h，空冷(leng)(leng)，時(shi)效(xiao)(xiao)后的(de)尺寸變化僅為(wei)-0.001mm／mm。固(gu)溶和(he)時(shi)效(xiao)(xiao)處理(li)后鋼的(de)力學性能(neng)見(jian)表(biao)9.19和(he)表(biao)9.20。

 022Cr12Ni9Cu2NbTi、Custom 455 不(bu)銹鋼在固(gu)(gu)溶處(chu)理后(hou)(hou)可以(yi)立即進行(xing)(xing)(xing)(xing)冷作(zuo)加(jia)(jia)(jia)工(gong)(gong)(gong)。對于(yu)深沖(chong)或脹(zhang)形工(gong)(gong)(gong)藝(yi)，由于(yu)變形是局部(bu)的，加(jia)(jia)(jia)工(gong)(gong)(gong)后(hou)(hou)須進行(xing)(xing)(xing)(xing)二次固(gu)(gu)溶處(chu)理（退火）。其(qi)他冷加(jia)(jia)(jia)工(gong)(gong)(gong)，如(ru)冷拉(la)、冷軋(ya)，因為在固(gu)(gu)溶狀態(tai)的加(jia)(jia)(jia)工(gong)(gong)(gong)硬化率低(di)，可進行(xing)(xing)(xing)(xing)較大變形量的冷加(jia)(jia)(jia)工(gong)(gong)(gong)，獲得較高(gao)的強(qiang)度，而不(bu)需二次固(gu)(gu)溶處(chu)理。最后(hou)(hou)進行(xing)(xing)(xing)(xing)時效處(chu)理。

 022Cr12Ni9Cu2NbTi、Custom 455 不(bu)銹(xiu)鋼可焊(han)性優良(liang)，可采用同成分(fen)的焊(han)接材料進行焊(han)接，一般不(bu)需焊(han)前預熱和(he)焊(han)后(hou)熱處理。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl₃水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
