07Cr12Ni4Mn5Mo3Al（亦稱(cheng)69111）是我國(guo)在20世紀70年代(dai)為滿足宇航工業的(de)(de)需要而開發出的(de)(de)一種節(jie)鎳型半(ban)奧氏體沉淀硬化不銹鋼，鋼中(zhong)加入5％的(de)(de)錳代(dai)替部分鎳。該鋼的(de)(de)高溫(wen)塑(su)性良好，可在850～1120℃溫(wen)度區間進(jin)行加工。

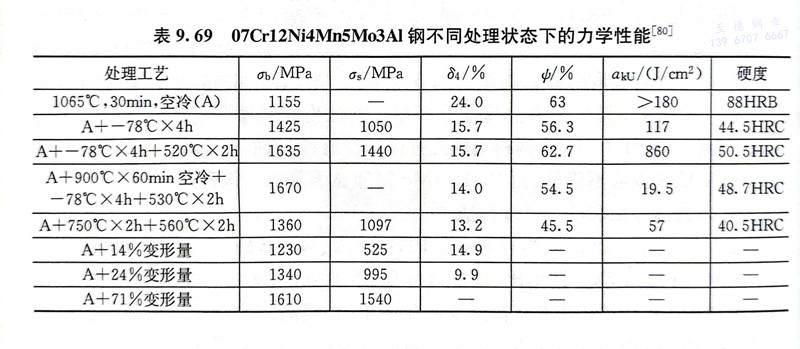

  07Cr12Ni4Mn5Mo3Al 不(bu)(bu)(bu)銹鋼適宜的固溶溫度為(wei)(wei)1050℃，固溶狀(zhuang)態中(zhong)的δ相為(wei)(wei)5％～10％，M，點約為(wei)(wei)-10℃。表9.69為(wei)(wei)07Cr12Ni4Mn5Mo3Al 不(bu)(bu)(bu)銹鋼不(bu)(bu)(bu)同處(chu)理狀(zhuang)態下的力學性(xing)能。

  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼經1050℃固溶(rong)，-70℃冷(leng)處理后的(de)(de)(de)(de)組織為(wei)馬氏體(ti)、δ相(xiang)(xiang)(xiang)和(he)(he)殘余奧氏體(ti)。該鋼400～600℃時(shi)效2h，在馬氏體(ti)中析出(chu)點狀(zhuang)(zhuang)(zhuang)和(he)(he)片(pian)狀(zhuang)(zhuang)(zhuang)沉淀(dian)物(wu)，而在8相(xiang)(xiang)(xiang)中析出(chu)的(de)(de)(de)(de)片(pian)狀(zhuang)(zhuang)(zhuang)沉淀(dian)物(wu)要比(bi)馬氏體(ti)中沉淀(dian)物(wu)尺寸(cun)粗大。TEM分(fen)析證明，片(pian)狀(zhuang)(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)J相(xiang)(xiang)(xiang)，點狀(zhuang)(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)（Ni，Mn）Al化合(he)物(wu)，530℃時(shi)效出(chu)現硬(ying)度峰值。時(shi)效反應(ying)是(shi)在馬氏體(ti)和(he)(he)δ相(xiang)(xiang)(xiang)中進行的(de)(de)(de)(de)，530℃時(shi)效6h，組織中出(chu)現逆轉變(bian)(bian)奧氏體(ti)。J相(xiang)(xiang)(xiang)是(shi)由純Fe層和(he)(he)純Cr層交替(ti)組成(cheng)的(de)(de)(de)(de)一種新相(xiang)(xiang)(xiang)。07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼在固溶(rong)狀(zhuang)(zhuang)(zhuang)態(tai)下具有良好的(de)(de)(de)(de)加工成(cheng)形(xing)性能和(he)(he)焊接性能。經過適量的(de)(de)(de)(de)冷(leng)變(bian)(bian)形(xing)、冷(leng)處理和(he)(he)時(shi)效處理后，可獲(huo)得超高(gao)強度，適合(he)于制造350℃以下工作的(de)(de)(de)(de)飛行器構件、彈(dan)性元件等。
