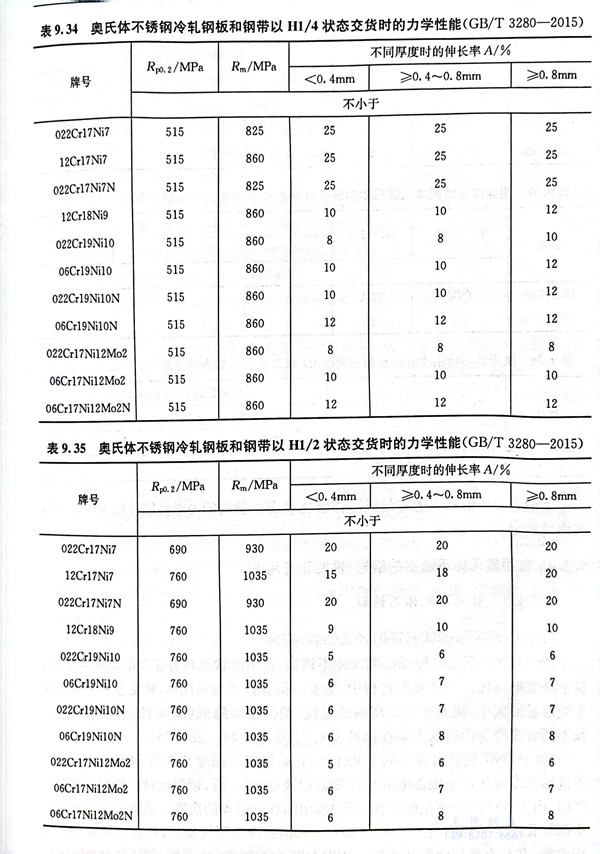

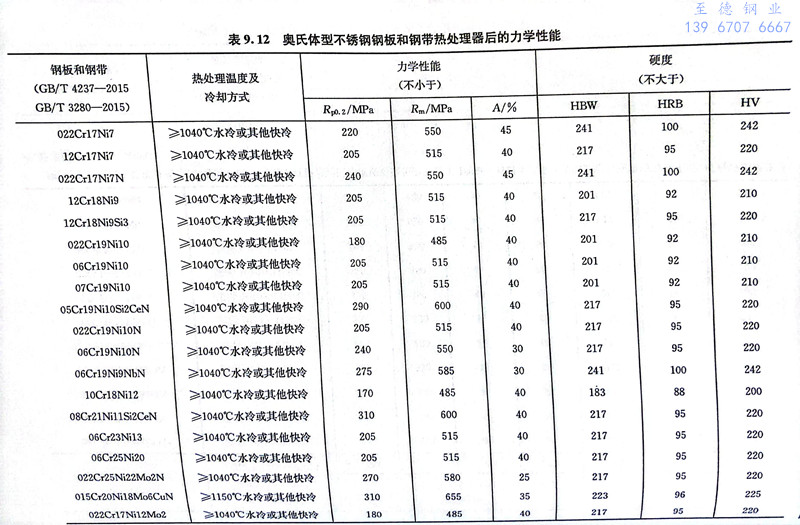

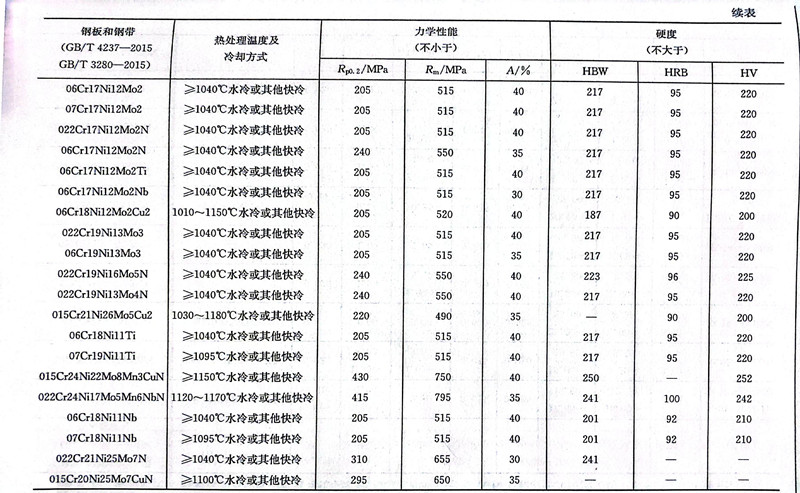

（06Cr17Ni12Mo2）316不銹鋼(gang)和（022Cr17Ni12Mo2）316L不銹鋼是常用的奧氏體鋼，具有良好的強度、塑性、韌性和冷成形性能及良好的低溫性能。這兩種鋼的固溶態及冷變形H1/4和H1/2狀態的力學性能見表9.12、表9.34及表9.35。圖9.76為（06Cr17Ni12Mo2）316不銹鋼的冷作硬化性能。

（06Cr17Ni12Mo2）316不銹鋼(gang)和（022Cr17Ni12Mo2）316L不銹鋼(gang)是在18Cr-8Ni奧氏體不銹鋼的基礎上加入了2％Mo，獲得了良好的耐還原性介質腐蝕和耐點蝕的能力，在各種有機酸、無機酸、堿、鹽類（如亞硫酸、硫酸、磷酸、甲酸、鹵素鹽等），以及海水中均具有適宜的耐蝕性。這兩種鋼在還原性酸性介質中的耐蝕性遠優于304不銹鋼和304L不銹鋼。

（06Cr17Ni12Mo2）316不銹鋼(gang)和（022Cr17Ni12Mo2）316L不銹(xiu)鋼是制造合成纖維、石油化工、紡織、化肥、造紙、印染及原子能等工業用設備的重要耐蝕材料。這兩種鋼均具有良好的熱加工性能，鋼的熱塑性良好，過熱敏感性低。由于鋼中鉬含量較高，其變形抗力較18Cr-8Ni奧氏體不銹鋼明顯提高。這兩種鋼的冷加工性能亦良好，可進行冷軋、冷拔、深沖、彎曲等冷加工和成形工藝，焊接性能良好。為保持良好的耐晶間腐蝕性能，焊后應進行固溶處理，若不允許熱處理，應選用超低碳的022Cr17Ni12Mo2鋼。

（07Cr17Ni12Mo2）316H不(bu)(bu)銹(xiu)(xiu)鋼(gang)與（06Cr17Ni12Mo2）316不(bu)(bu)銹(xiu)(xiu)鋼(gang)相(xiang)比(bi)，其碳含量由不(bu)(bu)大于0.08％調整(zheng)為0.04％～0.10％。該鋼(gang)耐(nai)高溫性能良(liang)好。07Cr17Ni12Mo2 鋼(gang)用于制作(zuo)加熱釜、鍋爐、硬質合金傳送帶等。

 至德(de)鋼(gang)業，我們根據(ju)您的(de)實際需求(qiu)，給(gei)出參考建(jian)議，為您提供(gong)高性價比(bi)的(de)不銹鋼(gang)管道及配件(jian)。
