亚洲欧美色综合一区二区在线

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發展的。在開發初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態耐晶間腐蝕能力明顯優于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

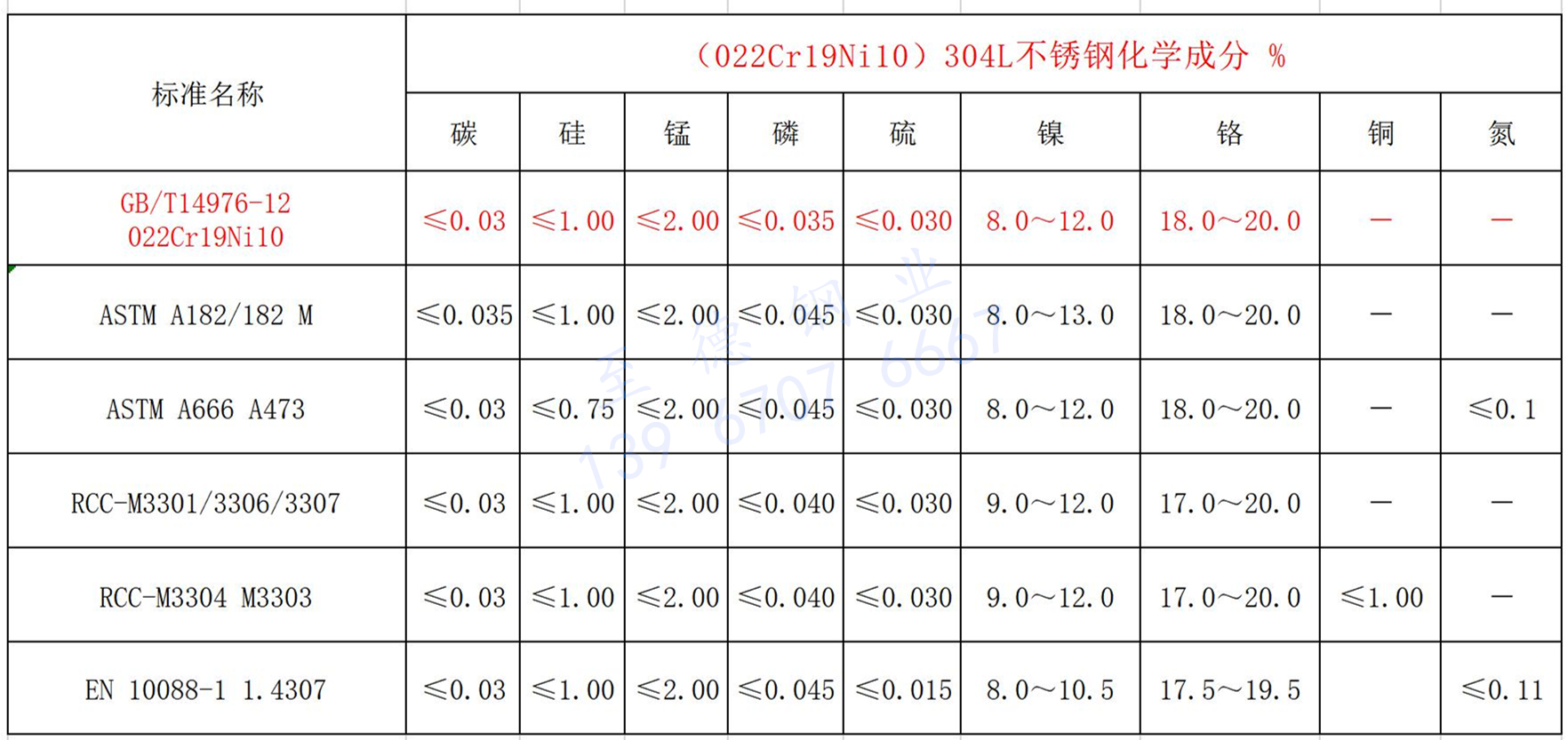

一、化學成分

二、力學性能

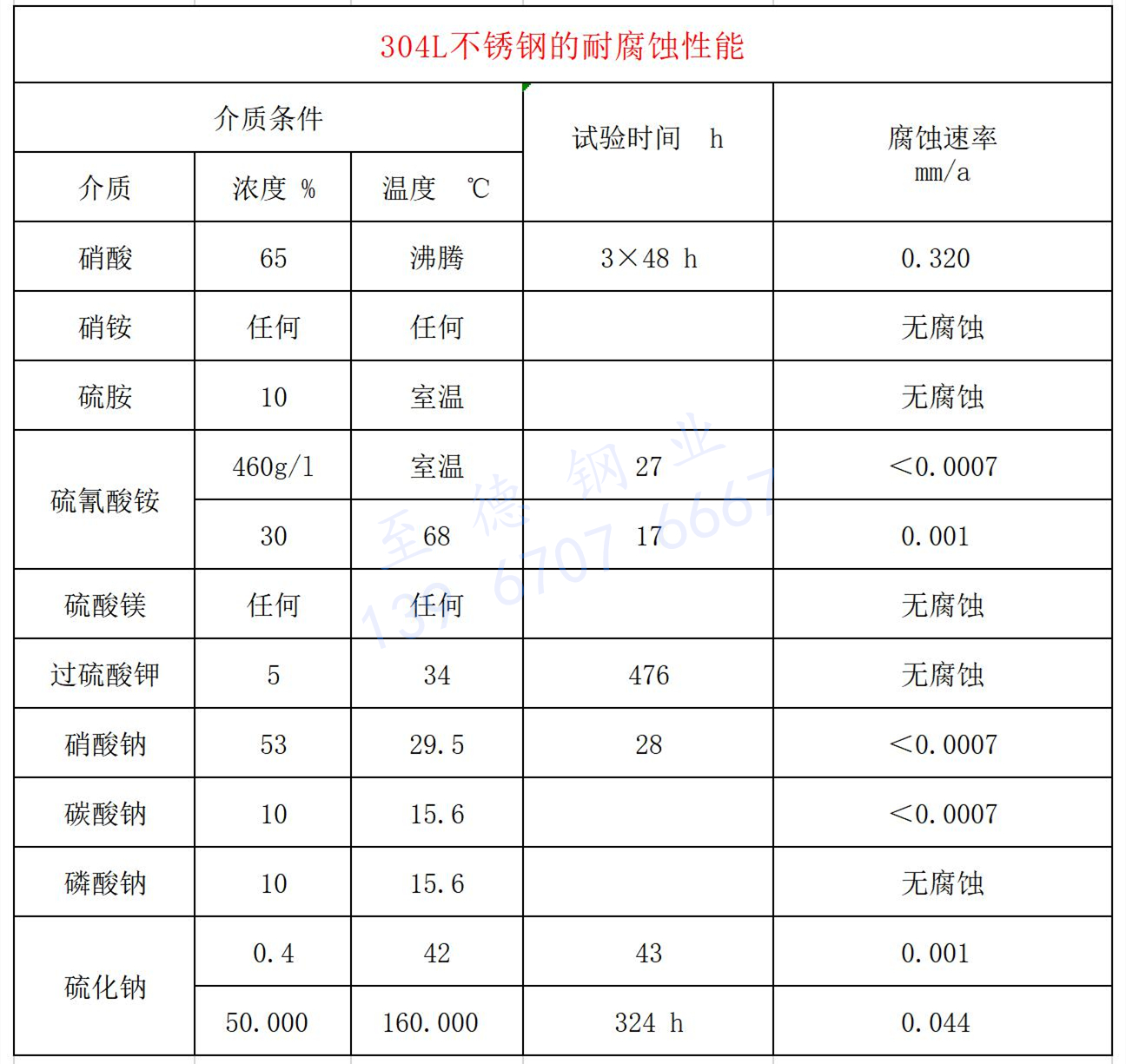

三、耐蝕性能

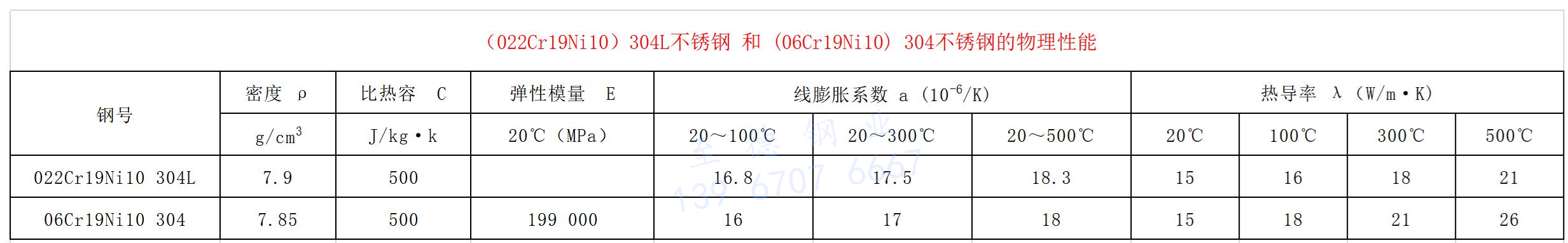

四、物理性能

五、工藝性能

  304L不銹鋼(gang)均具有良好的冷、熱(re)(re)加(jia)工工藝(yi)(yi)性能，可(ke)采用通(tong)用的各種(zhong)熱(re)(re)、冷加(jia)工工藝(yi)(yi)生產(chan)鍛材、棒材、線材、板材、帶材絲(si)材等冶金產(chan)品(pin)，熱(re)(re)加(jia)工溫度范圍900-1180℃。冷加(jia)工較易(yi)，無特殊困難，由于兩種(zhong)鋼(gang)易(yi)于冷加(jia)硬(ying)化，當冷變形量過大時，須(xu)進行中(zhong)間退火(huo)處理，以利于進一步加(jia)工。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼固溶處理(li)溫(wen)(wen)(wen)度為(wei)1050～1100℃。冷卻方式為(wei)水冷和空(kong)冷。冷加工中間退火溫(wen)(wen)(wen)度多在850～970℃，保溫(wen)(wen)(wen)一定時間后進行(xing)水冷。經固溶處理(li)后鋼的(de)組(zu)織為(wei)奧氏體(ti)組(zu)織，有時也存在少量的(de)鐵素體(ti)。

 b. 焊接

  （022Cr19Ni10）304L不(bu)銹鋼(gang)可采用(yong)通用(yong)的方法(fa)進行焊接。手(shou)工電弧焊時，。304L不(bu)銹鋼(gang)的焊條(tiao)為奧002焊條(tiao)。

 c. 冷成(cheng)型性能(neng)

  （022Cr19Ni10）304L不銹鋼薄板(ban)在應用過程中，常(chang)(chang)常(chang)(chang)用于冷(leng)成(cheng)(cheng)型操作。其冷(leng)成(cheng)(cheng)型性能(neng)是(shi)衡量(liang)(liang)(liang)能(neng)否順(shun)利成(cheng)(cheng)型和成(cheng)(cheng)品(pin)率高低的(de)(de)(de)重要技術(shu)指(zhi)標(biao)(biao)。影響304L不銹鋼的(de)(de)(de)冷(leng)成(cheng)(cheng)型因素較多(duo)，也很復雜，就(jiu)其金屬(shu)學因素主要是(shi)鋼的(de)(de)(de)成(cheng)(cheng)分，即鉻當(dang)量(liang)(liang)(liang)和鎳(nie)當(dang)量(liang)(liang)(liang)比(bi)，其常(chang)(chang)規的(de)(de)(de)拉伸(shen)性能(neng)中的(de)(de)(de)延伸(shen)率就(jiu)是(shi)一(yi)重要的(de)(de)(de)表(biao)征指(zhi)標(biao)(biao)。為了獲(huo)得良好的(de)(de)(de)冷(leng)成(cheng)(cheng)型性能(neng)，應控(kong)制鋼中的(de)(de)(de)鉻當(dang)量(liang)(liang)(liang)和鎳(nie)當(dang)量(liang)(liang)(liang)的(de)(de)(de)比(bi)值處于一(yi)個恰當(dang)的(de)(de)(de)范圍(wei)。

六、材料應用(yong)

  （022Cr19Ni10）304L不銹鋼主要用于(yu)制造化(hua)(hua)工、石化(hua)(hua)、石油、化(hua)(hua)肥、動力等工業中焊接后不進行熱處理的設(she)備(bei)、煤倉(cang)襯(chen)、液體冷凝(ning)、番茄(qie)醬的儲缸(gang)、管道(dao)、容器(qi)以及各種零(ling)部(bu)件等。
