亚洲欧美色综合一区二区在线

00Cr17Ni14Mo2 (316LUG)

（尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼 是(shi)在（00Cr17Ni14Mo2）316L不銹鋼(gang)(gang)基礎上，通過提高(gao)鎳(nie)含量和(he)降低(di)鋼(gang)(gang)中(zhong)的(de)磷含量，從而提高(gao)了鋼(gang)(gang)在尿(niao)素(su)生產環境中(zhong)的(de)耐均勻腐蝕，耐選擇性(xing)腐蝕和(he)耐晶(jing)間腐蝕性(xing)能所形成的(de)新(xin)鋼(gang)(gang)種。此鋼(gang)(gang)已成為尿(niao)素(su)生產裝置的(de)關(guan)鍵材料。

一、化學成分

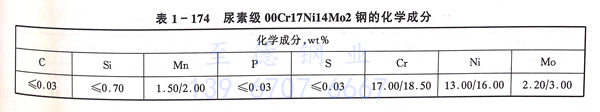

 （尿(niao)素級(ji)00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的化(hua)學成(cheng)分見表(biao) 1-174 。

二(er)、力學性能(neng)

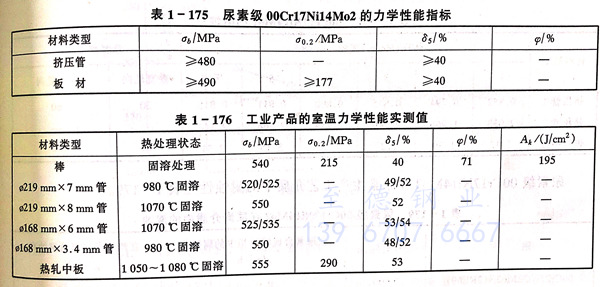

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)技術(shu)條件的室溫(wen)力學性能指標見表 1-175 。工業產(chan)品實測值見表 1-176 。

三、高溫(wen)拉伸性能

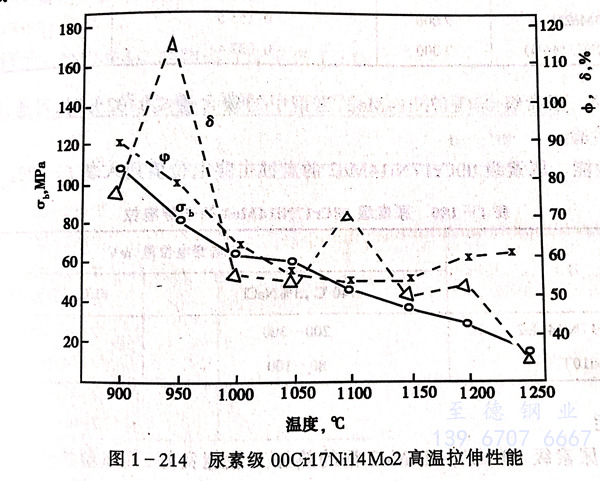

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的(de)高溫瞬(shun)時拉伸性能見圖 1-214 。

四、耐蝕性能

  a. 均勻腐蝕(shi)

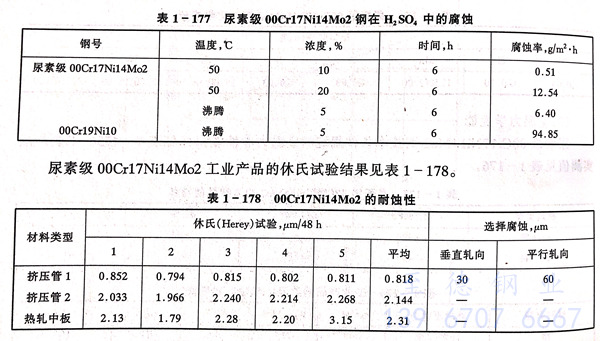

   在硫酸(suan)環境下(xia)鋼的(de)性能見表 1-177 。

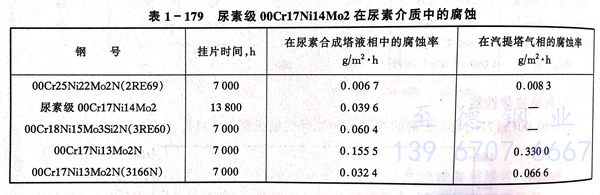

（00Cr17Ni14Mo2）316LUG不銹(xiu)鋼 在尿素生產工藝介(jie)質中(zhong)的耐蝕(shi)性見表 1-179 。

  b. 晶間腐蝕(shi)

  （尿素級00Cr17Ni14Mo2）316LUG，當鋼(gang)中的(de)碳含(han)量≤0.02%時，可通過所(suo)有的(de)最腐(fu)蝕試方法檢驗。

  c. 耐點蝕性能

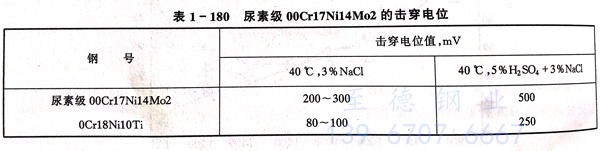

（尿(niao)素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的(de)點(dian)蝕擊穿電位值(zhi)列(lie)人表(biao)1-180。

五、工(gong)藝性(xing)能

  a. 熱(re)加工

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼的(de)(de)熱(re)(re)加工(gong)性(xing)能良好，其熱(re)(re)塑性(xing)較(jiao)304L不銹鋼稍低，變形抗力稍高。鋼的(de)(de)適(shi)宜(yi)鍛(duan)、軋溫度為950~1300℃，熱(re)(re)加工(gong)加熱(re)(re)溫度以1150~1200℃ 為宜(yi)，熱(re)(re)穿孔的(de)(de)適(shi)宜(yi)加熱(re)(re)溫度為1100~1150℃。

  b. 冷加(jia)工

  （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的冷加工特(te)性同(tong)于(yu)316L不(bu)銹鋼。

 c. 熱處理(li)

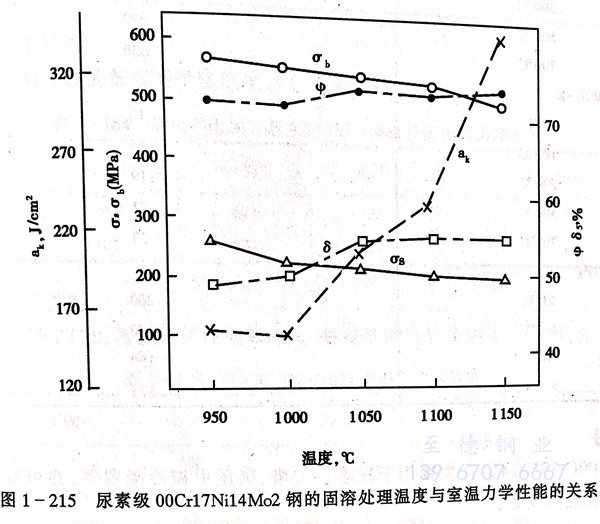

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的(de)固溶處理溫(wen)度為1050~1100℃，固溶溫(wen)度對室溫(wen)力(li)學性能(neng)的(de)影響(xiang)見圖(tu)1-215。

  d. 焊接

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼(gang)具有良好(hao)的(de)(de)焊(han)(han)(han)接性(xing)(xing)能(neng)，可采用各(ge)種(zhong)焊(han)(han)(han)接方法進行焊(han)(han)(han)接，焊(han)(han)(han)接材料為00Cr25Ni22Mn4Mo2N，焊(han)(han)(han)后(hou)不需熱處理(li)，其焊(han)(han)(han)后(hou)的(de)(de)耐蝕性(xing)(xing)和力學性(xing)(xing)能(neng)近于(yu)母(mu)材，可滿足尿素(su)生產設(she)備的(de)(de)技術要求。

六、物理性(xing)能

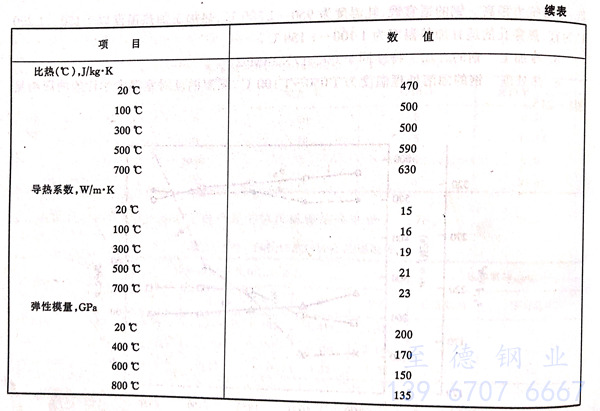

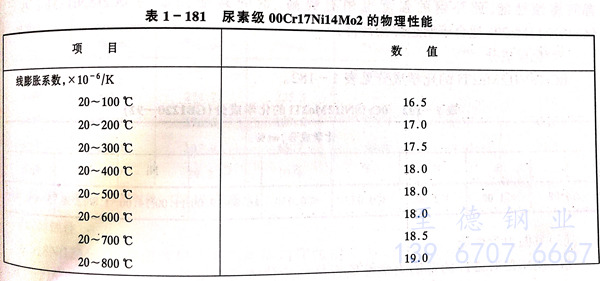

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的物(wu)理性能見表1-181。

七、應用

 （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼主要用于(yu)尿素(su)合成塔，高壓甲胺冷凝器(qi)等，亦可應用其他化學加工(gong)工(gong)業的裝(zhuang)置和設備。
