亚洲欧美色综合一区二区在线

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不銹(xiu)鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。

一(yi)、化學成分

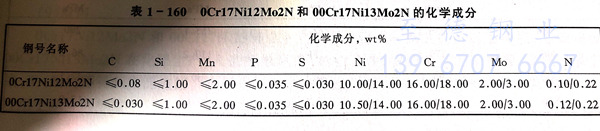

（0Cr17Ni13Mo2N）316N不(bu)銹(xiu)(xiu)鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不(bu)銹(xiu)(xiu)鋼(gang)的(de)化學成分列于表1-160。

二、室溫力學性能

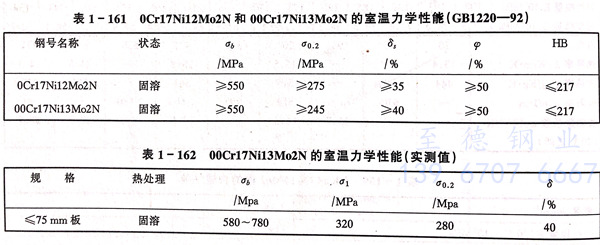

（0Cr17Ni13Mo2N）316N不銹(xiu)鋼 和 （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼的室溫力學(xue)性能(neng)見表 1-161 一些實(shi)測數據見表 1-162 。

三(san)、高溫力學性能(neng)

（00Cr17Ni13Mo2N）316LN不(bu)銹鋼的高溫拉伸(shen)性(xing)能見表(biao) 1-163 。

（0Cr17Ni13Mo2N）316N不銹(xiu)鋼的高溫(wen)長(chang)時力學性能見表 1-164。

四(si)、斷裂韌性

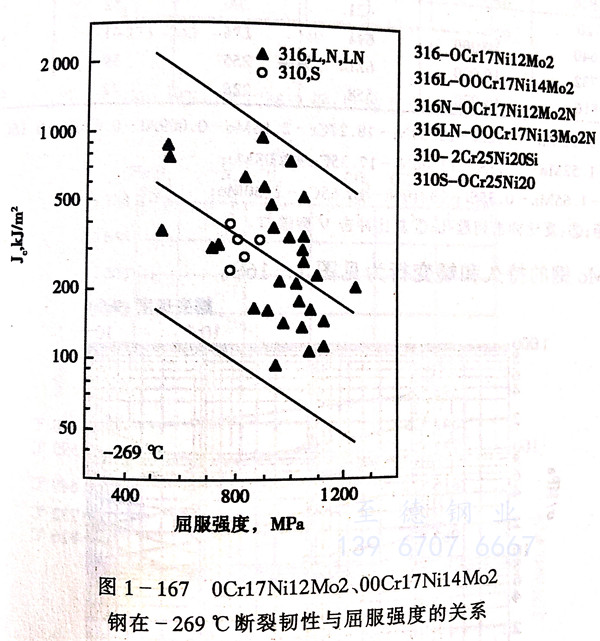

 含氮的（0Cr17Ni13Mo2N）316N不銹(xiu)鋼 和 （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼在低溫(wen)的斷裂韌性見圖1-167。

五、耐蝕性

  兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO₃,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。

六、工(gong)藝性(xing)能

  a. 熱(re)(re)加(jia)(jia)工(gong) 鋼的(de)熱(re)(re)加(jia)(jia)工(gong)性能良好(hao)，與不含氮鋼相似(si)，由于(yu)其強(qiang)度高，需稍(shao)大的(de)變形(xing)力。適宜的(de)熱(re)(re)加(jia)(jia)工(gong)溫度范圍為1150~850℃。

  b. 冷加(jia)工 除變形(xing)抗力(li)稍(shao)大(da)外，此(ci)類鋼易于冷成形(xing)。

  c. 熱(re)處(chu)理 固溶處(chu)理溫度為(wei)1010~1120℃.薄(bo)帶生產的保溫時(shi)間為(wei)5min/mm(厚度），在水或(huo)空氣中冷(leng)(leng)卻(que)。消除應力退火溫度為(wei)250~450℃ x (2~4h)空冷(leng)(leng)。

  d. 焊接可(ke)采(cai)用(yong)(yong)各種焊接方法進行焊接，焊接材料(liao)(liao)宜選(xuan)用(yong)(yong)與之相匹配(pei)的(de)(de)含氮的(de)(de)焊接材料(liao)(liao)，以保證材料(liao)(liao)的(de)(de)力學性能，對(dui)于00Cr17Ni13Mo2N鋼焊后不需固溶處(chu)理，在強腐蝕環境下使用(yong)(yong)的(de)(de)焊接件，不推薦選(xuan)用(yong)(yong)0Cr17Ni12Mo2N。

七、物(wu)理性能

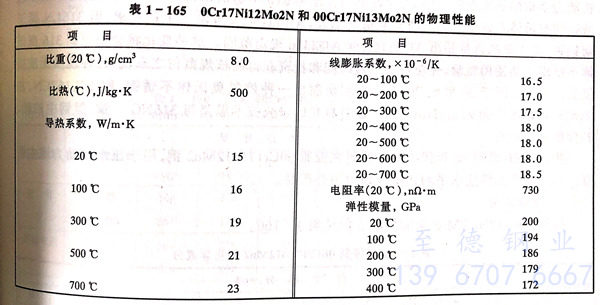

   316N不(bu)銹鋼和(he)316LN不(bu)銹鋼材料的物理(li)性(xing)能見表1-165。

八、應用

  （0Cr17Ni13Mo2N）316N不銹鋼 和(he) （00Cr17Ni13Mo2N）316LN不銹鋼主要(yao)用于要(yao)求較高強度(du)的腐蝕(shi)環(huan)境，超低碳型00Cr17Ni13Mo2N在化肥生產，人(ren)造纖(xian)維生產，造紙(zhi)工業，制藥工業的反應器，高壓設(she)(she)備管線(xian)、泵、閥門等得(de)到廣泛應用。在尿素生產中，需通過休氏試驗的設(she)(she)備和(he)管線(xian)尤其適用。亦可用于超導和(he)核聚(ju)變環(huan)境中的無磁高強度(du)部件。
