304不銹鋼是目前常用型號，即18/8不銹(xiu)鋼。GB牌號為06Cr19Ni10（舊牌號為0Cr18Ni9）。
316不銹鋼是繼304不銹鋼之后，第二個得到最廣泛應用的鋼種，主要用于食品工業、制藥行業和外科手術器材，添加鉬元素使其獲得一種抗腐蝕的特殊結構。由于比304不銹鋼具有更好的抗氯化物腐蝕能力因而也作“船用鋼”來使用。316不銹鋼則通常用于核燃料回收裝置。18/10級不銹鋼通常也符合這個應用級別。
1. 性能(neng)對比
304［0Cr18Ni9（06Cr19Ni10）］不(bu)銹鋼是最普遍的(de)鋼種，作為一種用途廣泛的(de)鋼，具有(you)良好(hao)的(de)耐(nai)蝕性(xing)、耐(nai)熱(re)性(xing)、低溫(wen)強(qiang)度(du)和機(ji)械特性(xing)；沖壓、彎曲(qu)等熱(re)加工(gong)性(xing)好(hao)，無熱(re)處(chu)理硬化現(xian)象（無磁性(xing)，使用溫(wen)度(du)-196～800℃）。
304L［00Cr19Ni10（022Cr19Ni10）］不銹鋼（L為低碳）作為低碳的304鋼，在一般狀態下，其耐蝕性與304剛相似，但在焊接后或者消除應力后，其抗晶界腐蝕能力優秀；在未進行熱處理的情況下，亦能保持良好的耐蝕性，使用溫度-196～800℃。
316［0Cr17Ni12（06Cr17Ni12Mo2）］不銹鋼因添(tian)加鉬，故其耐(nai)(nai)蝕性(xing)、耐(nai)(nai)大氣腐(fu)蝕性(xing)和(he)高溫強度特別(bie)好，可在苛刻的條件下(xia)使用；加工硬化(hua)性(xing)優（無磁性(xing)）。
316L［00Cr17Ni14（022Cr17Ni12Mo2）］不銹鋼（L為低碳）作為316鋼種的低碳系列，除與316鋼有相同的特性外，其抗晶界腐蝕性優。
2. 化學組分(fen)對比

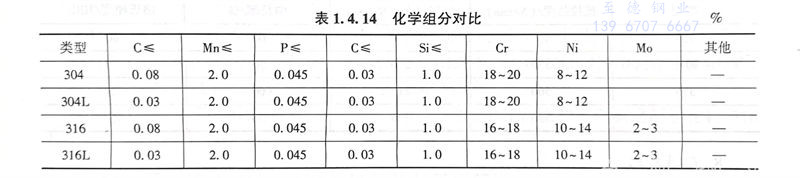

化學組分(fen)對比見表1.4.14, 316不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)和(he)316L不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)是含(han)鉬(mu)(mu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)種(zhong)。316L不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)中的鉬(mu)(mu)含(han)量(liang)略高于(yu)(yu)(yu)316不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，由于(yu)(yu)(yu)鋼(gang)(gang)(gang)中含(han)鉬(mu)(mu)，該(gai)鋼(gang)(gang)(gang)種(zhong)總的性能(neng)優于(yu)(yu)(yu)310和(he)304不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，高溫條件下(xia)，當硫酸的濃度低(di)于(yu)(yu)(yu)15％和(he)高于(yu)(yu)(yu)85％時，316不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)具有(you)(you)廣泛(fan)的用(yong)(yong)途(tu)。316不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)還具有(you)(you)良(liang)好的抗(kang)氯化物侵蝕的性能(neng)，所以通常用(yong)(yong)于(yu)(yu)(yu)海洋環境。316L不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)的最大碳含(han)量(liang)為0.03％，可用(yong)(yong)于(yu)(yu)(yu)焊接后不(bu)(bu)(bu)(bu)能(neng)進(jin)行退火和(he)需要最大耐腐(fu)蝕性的用(yong)(yong)途(tu)中。
某(mou)石(shi)化工(gong)程裝置，濃硫(liu)酸(suan)管(guan)道(dao)剛開(kai)始(shi)選(xuan)用(yong)普通碳(tan)鋼管(guan)道(dao)，由于(yu)自產濃硫(liu)酸(suan)濃度(du)不是很穩定，造(zao)成管(guan)道(dao)多處泄漏，后來配管(guan)設計修改為316不銹(xiu)鋼管(guan)道(dao)。
3. 耐腐蝕對比
316不(bu)(bu)銹(xiu)鋼(gang)耐腐蝕(shi)性能優(you)于(yu)304不(bu)(bu)銹(xiu)鋼(gang)，在漿和造紙的(de)(de)生產過(guo)程中(zhong)具有良好的(de)(de)耐腐蝕(shi)的(de)(de)性能。而(er)且316不(bu)(bu)銹(xiu)鋼(gang)還(huan)耐海洋和侵(qin)蝕(shi)性工(gong)業大氣的(de)(de)侵(qin)蝕(shi)。
一(yi)般304不(bu)銹鋼與316不(bu)銹鋼在抗化學腐(fu)蝕性(xing)能方(fang)面(mian)差別(bie)(bie)不(bu)大(da)，不(bu)過在某些(xie)特定(ding)(ding)介質下(xia)有所區別(bie)(bie)。最初開(kai)發出的不(bu)銹鋼為304，在特定(ding)(ding)情況下(xia)，這(zhe)種(zhong)材料對點(dian)腐(fu)蝕（pitting corro-sion）比較敏感。額(e)外(wai)增加2％～3％的鉬(mu)可以減少這(zhe)種(zhong)敏感性(xing)，這(zhe)樣就誕生(sheng)了316。此外(wai)，這(zhe)些(xie)額(e)外(wai)的鉬(mu)還可以降低某些(xie)熱有機酸的腐(fu)蝕。
316不銹鋼幾乎成為食品飲料行業標準材料。由于世界范圍(wei)內鉬元素的短缺及316不銹鋼中鎳含量更多，316不銹鋼的價(jia)格比304不銹鋼更貴。
在各種類型的水(shui)(shui)介質(zhi)（蒸餾水(shui)(shui)、飲用(yong)水(shui)(shui)、河水(shui)(shui)、鍋(guo)爐水(shui)(shui)、海水(shui)(shui)等(deng)）中(zhong)，304不(bu)銹(xiu)鋼與316不(bu)銹(xiu)鋼的抗腐(fu)蝕性能幾乎(hu)一樣，除(chu)非介質(zhi)中(zhong)氯(lv)離子的含(han)量非常高，此時316不(bu)銹(xiu)鋼就更合適。
在大(da)(da)多數(shu)情況(kuang)(kuang)下，304不銹(xiu)鋼與(yu)316不銹(xiu)鋼的抗腐蝕性能(neng)沒(mei)有(you)多大(da)(da)區(qu)別，但有(you)些情況(kuang)(kuang)下也可(ke)能(neng)差別很(hen)大(da)(da)，需具體情況(kuang)(kuang)具體分析(xi)。
4. 耐熱性對比
在(zai)(zai)1600℃以下的(de)間斷使(shi)用(yong)和在(zai)(zai)1700℃以下的(de)連續使(shi)用(yong)中，316不銹(xiu)(xiu)鋼(gang)具有(you)好(hao)(hao)的(de)耐(nai)氧化性(xing)能。在(zai)(zai)800～1575℃的(de)范圍內，最好(hao)(hao)不要連續使(shi)用(yong)316不銹(xiu)(xiu)鋼(gang)，但在(zai)(zai)該溫(wen)度范圍以外(wai)連續使(shi)用(yong)316不銹(xiu)(xiu)鋼(gang)時，該不銹(xiu)(xiu)鋼(gang)具有(you)良(liang)好(hao)(hao)的(de)耐(nai)熱性(xing)。316L不銹(xiu)(xiu)鋼(gang)的(de)耐(nai)碳化物(wu)析出的(de)性(xing)能比(bi)316不銹(xiu)(xiu)鋼(gang)更好(hao)(hao)，可用(yong)于上(shang)述溫(wen)度范圍。
5. 熱處(chu)理對比
在1850～2050℃的溫度范圍(wei)內進行退火，然(ran)后迅(xun)速(su)退火，再迅(xun)速(su)冷卻。316不銹鋼不能(neng)過熱處理進行硬化。
6. 焊接(jie)對(dui)比
316不銹(xiu)鋼(gang)(gang)具有良好的(de)焊(han)接性(xing)能(neng)。可采用所(suo)有標(biao)準(zhun)的(de)焊(han)接方法(fa)進行焊(han)接。焊(han)接時(shi)可根據用途，分(fen)別采用316Cb、316L或309Cb不銹(xiu)鋼(gang)(gang)填料(liao)棒或焊(han)條進行焊(han)接。為獲得最(zui)佳的(de)耐腐蝕性(xing)能(neng)，316不銹(xiu)鋼(gang)(gang)的(de)焊(han)接斷(duan)面(mian)需(xu)要(yao)進行焊(han)后退(tui)火(huo)處理。如(ru)果(guo)使用316L不銹(xiu)鋼(gang)(gang)，不需(xu)要(yao)進行焊(han)后退(tui)火(huo)處理。
7. 機械性能對比

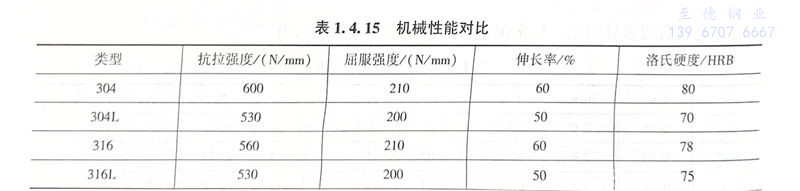

在所有鋼(gang)材中，奧氏體不(bu)銹鋼(gang)的屈服點(dian)最(zui)低(di)。因此從機(ji)械(xie)性(xing)能考慮，奧氏體不(bu)銹鋼(gang)并不(bu)是(shi)用于(yu)閥桿(gan)的最(zui)佳材料(liao)，因為(wei)要(yao)保證一定的強度，閥桿(gan)的直徑就會加大。屈服點(dian)不(bu)能通(tong)過熱(re)處理來(lai)提高，但(dan)可以通(tong)過冷(leng)成型提高。機(ji)械(xie)性(xing)能對比見表1.4.15。
8. 磁性對比
由于奧氏體不銹鋼的廣泛應用，給人們造成所有不銹鋼都沒有磁性的錯誤印象。對奧氏體不銹鋼而言，基本可以理解為非磁性，經淬火的鍛鋼確實如此。但通過冷成型處理的304會多少帶點磁性。對鑄鋼而言，如果是100％奧氏體不銹鋼則沒有磁性。
9. 低碳類型(xing)的不銹(xiu)鋼

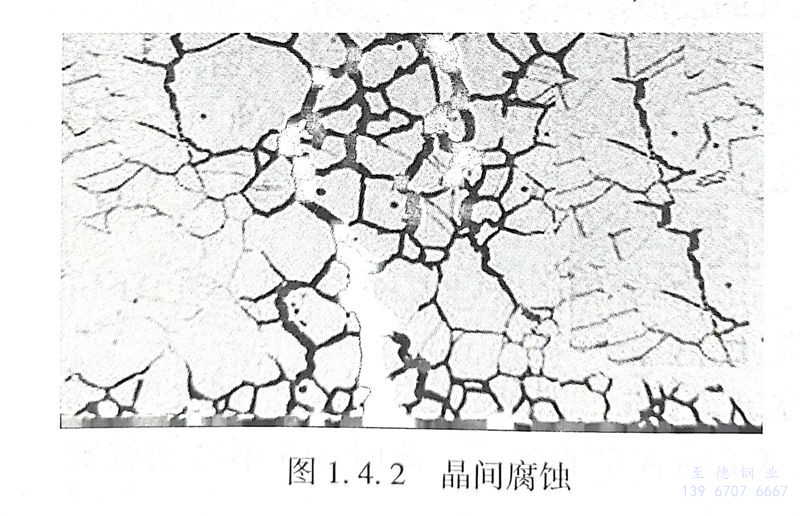

奧氏體不銹鋼的抗腐蝕性能來自金屬表面形成的氧化鉻保護層。如果材料加熱到450～900℃高溫，材料的結構就會發生變化，沿晶體邊緣會形成碳化鉻。這樣在晶體邊沿就無法形成氧化鉻保護層，從而導致抗腐蝕性能降低。這種腐蝕稱為“晶間(jian)腐(fu)蝕”，見圖1.4.2。
由(you)此開發(fa)出(chu)了304L不銹鋼(gang)(gang)和316L不銹鋼(gang)(gang)來對抗這(zhe)種腐蝕。304L不銹鋼(gang)(gang)和316L不銹鋼(gang)(gang)的含碳(tan)(tan)量(liang)都較低，因為碳(tan)(tan)含量(liang)減少，所以就不會(hui)產生(sheng)碳(tan)(tan)化鉻，也就不會(hui)生(sheng)成晶間腐蝕。
含碳量超(chao)過0.03％的不(bu)穩(wen)定的奧氏體型不(bu)銹鋼(gang)（即不(bu)含鈦或鈮的0Cr18Ni9不(bu)銹鋼(gang)），如(ru)果(guo)熱(re)處(chu)理(li)不(bu)當則在(zai)某些(xie)環境中易產生晶(jing)間(jian)腐(fu)(fu)蝕(shi)(shi)。這些(xie)鋼(gang)在(zai)425～815℃之間(jian)加熱(re)時(shi)，或者緩慢(man)冷卻(que)通過這個溫度區(qu)間(jian)時(shi)，都會產生晶(jing)間(jian)偏(pian)析，這樣的熱(re)處(chu)理(li)造成(cheng)碳化物在(zai)晶(jing)界沉(chen)淀（敏化作(zuo)(zuo)用），并(bing)且造成(cheng)最(zui)鄰近的區(qu)域鉻貧(pin)化使得這些(xie)區(qu)域對(dui)腐(fu)(fu)蝕(shi)(shi)敏感。敏化作(zuo)(zuo)用也(ye)可出現于焊(han)接(jie)時(shi)，在(zai)焊(han)接(jie)熱(re)影響區(qu)造成(cheng)其后(hou)的局部腐(fu)(fu)蝕(shi)(shi)。較(jiao)高的晶(jing)間(jian)腐(fu)(fu)蝕(shi)(shi)敏感性(xing)并(bing)不(bu)意(yi)味著非(fei)低碳材料就更容易腐(fu)(fu)蝕(shi)(shi)。在(zai)高氯環境中，這種敏感性(xing)也(ye)越高。對(dui)于軟閥座常規蝶閥而言(yan)，由于我們(men)并(bing)不(bu)在(zai)閥板上進行焊(han)接(jie)操作(zuo)(zuo)，因此采用低碳不(bu)銹鋼(gang)并(bing)沒有多大意(yi)義，不(bu)過大多數規格書會要求采用304L不(bu)銹鋼(gang)或316L不(bu)銹鋼(gang)。
