022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼(gang)，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

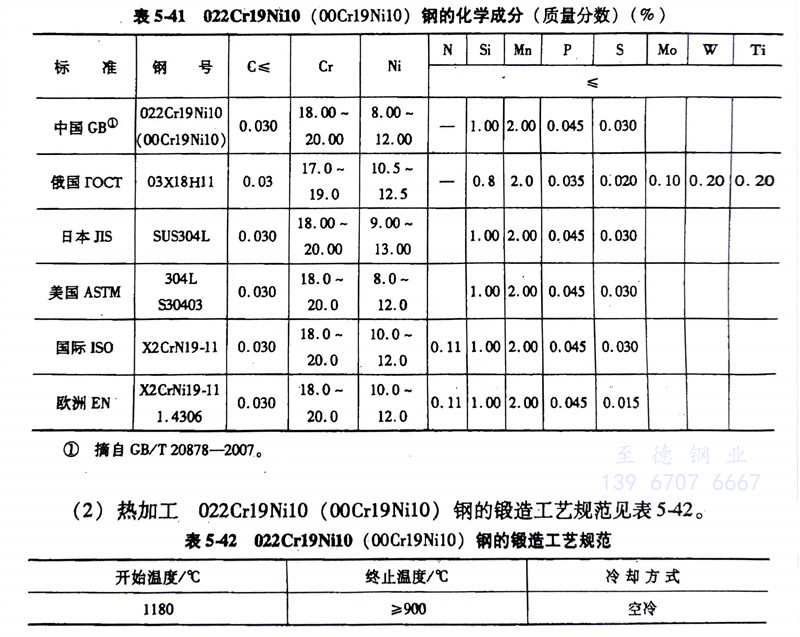

（1）化學(xue)成分：亞洲歐美色綜合一區二區在線:022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼的化學成分見表5-41。

（2）熱加工(gong)： 022Cr19Ni10、1.4306、S30403、304L不銹鋼(gang)的鍛造工藝規范(fan)見表5-42。

（3）預備熱處理： 預備熱處理的過程如下：

      a. 冷(leng)拉(la)坯料(liao)退火：970℃水冷(leng)。

      b. 冷拉材中間退(tui)火(huo)：850℃水冷。

      c. 消(xiao)除加工(gong)應力退(tui)火：300～350℃，保溫1～2h，空冷。

（4）固溶(rong)處理: 1050～1100℃水(shui)冷(leng)或(huo)空冷(leng)，硬度≤201HBW。

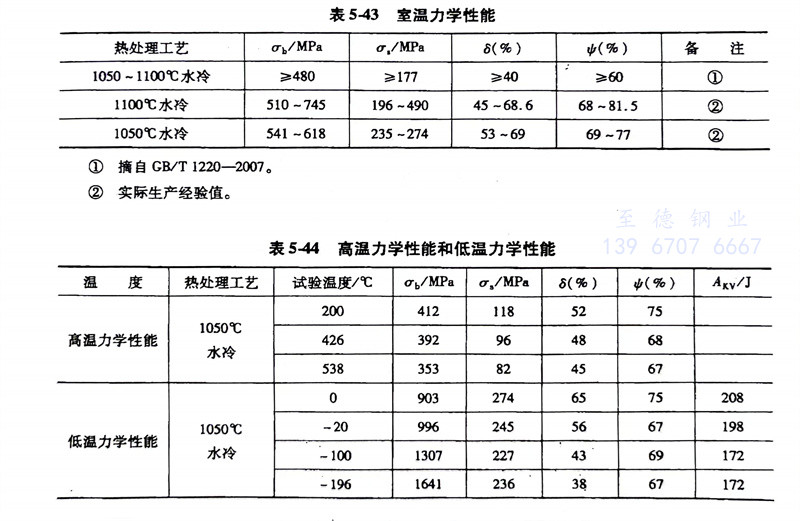

（5）力學性能(neng)：022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼的力學(xue)性能見表(biao)(biao)5-43和表(biao)(biao)5-44。

（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不銹鋼具有良(liang)好的(de)冷、熱加(jia)(jia)工(gong)性能，可(ke)采用通用的(de)各種冷、熱加(jia)(jia)工(gong)工(gong)藝，但冷加(jia)(jia)工(gong)較易產生加(jia)(jia)工(gong)硬化(hua)，變形(xing)量過大(da)，應作中間(jian)退火處理，以(yi)利于(yu)進一步加(jia)(jia)工(gong)。

（7）焊接： 焊(han)接性(xing)能良好，焊(han)后不(bu)需(xu)進行熱處理(li)。此鋼用電弧(hu)焊(han)、氬弧(hu)焊(han)后有(you)良好的耐蝕(shi)性(xing)，不(bu)出現刀(dao)口(kou)狀(zhuang)腐(fu)蝕(shi)，建議采用A002焊(han)條(tiao)。

（8）耐蝕(shi)性(xing)： 022Cr19Ni10、1.4306、S30403、304L不銹鋼在鹽中的耐(nai)腐蝕數據如下

      a. 在(zai)硝銨（任何濃度(du)(du)、溫(wen)度(du)(du)）、硫(liu)(liu)銨（濃度(du)(du)10％，室溫(wen)）、硫(liu)(liu)酸鎂（任何濃度(du)(du)、溫(wen)度(du)(du)）、過硫(liu)(liu)酸鉀（濃度(du)(du)5％，溫(wen)度(du)(du)34℃）和(he)磷(lin)酸鈉（濃度(du)(du)5％，溫(wen)度(du)(du)15.6℃）介質條(tiao)件下無腐蝕。

      b. 在硝酸鈉（濃度53％、溫度29.5℃）和碳酸鈉（濃度10％、溫度15.6℃）中腐(fu)蝕極(ji)微（＜0.0007mm/a）。
