早在1909～1912年間，最初的Cr18Ni8（習慣常稱為18-8）奧氏體(ti)不銹鋼(gang)獲得專利權。1912～1920年間相繼開始工業生產。經典的（或稱第一代）18-8鋼，含鉻約18％左右，添加有形成和穩定奧氏體的主要元素鎳約8～10％，碳含量也較高。經1100℃左右固溶淬火處理后，室溫下可獲得純奧氏體組織。它是奧氏體型不銹鋼最基本最典型的代表鋼種，其它奧氏體不銹鋼均是在其基礎上發展起來的。至今仍在大量生產的有，我國GB1Cr18Ni9和低碳0Cr19Ni9（依次相當美國AISI 302不銹鋼和304不銹(xiu)鋼）等鋼。后來，為克服晶間腐蝕敏感性，發展了穩定化奧氏體不銹鋼（第二代），如我國產量最大應用最普及的GB1Cr18Ni9Ti（相當蘇聯ЭЯ1T）鋼和超低碳奧氏體不銹鋼（第三代），如我國GB 00Cr19Ni11（相當美國AISI 304L不銹鋼）等鋼。應當說明，目前通常泛稱的18-8（型）鋼，已不局限于經典的第一代18-8鋼。一般來說，它包括了不同等級碳含量或添加鈦等穩定化元素的18-8奧氏體不銹鋼。此外，在18-8鋼基礎上添加2％左右鉬的奧氏體不銹鋼，也常稱作18-8Mo鋼，如我國GB 0Cr18Ni12Mo2Ti、00Cr17Ni14Mo2（相當AISI 316L不(bu)銹鋼）鋼等。這些18-8類鋼均屬常用（或通用）的大量生產的基本鋼種。


 為獲得純（單一或完(wan)全）奧氏體(ti)(ti)組織和改(gai)善耐蝕性能(neng)，在提高鉻、鉬等(deng)(deng)鐵素體(ti)(ti)形成元素的(de)同時，必(bi)須相應增(zeng)加鎳等(deng)(deng)奧氏體(ti)(ti)形成元素的(de)含量(liang)。對具體(ti)(ti)鋼種所需添加的(de)最低(di)鎳含量(liang)，應高于下列(lie)經(jing)驗(yan)公式計算(suan)值（高溫快冷后的(de)組織）：


    Ni(%)=1.1(Cr+Mo+1.5Si+1.5Nb)-0.5Mn-30C-8.2

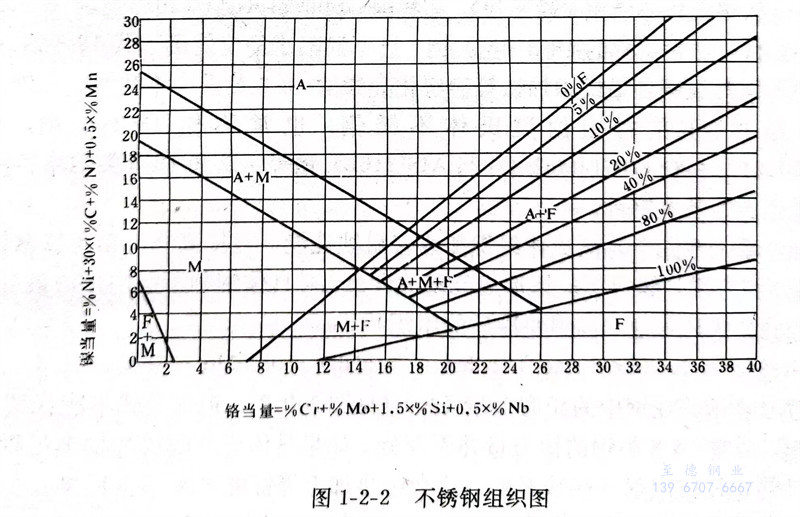

  公(gong)(gong)式(shi)中元(yuan)素符(fu)號表(biao)示其在(zai)鋼(gang)中的(de)(de)相(xiang)應含量(liang)(liang)（％）（見圖(tu)1-2-2）。但此公(gong)(gong)式(shi)不能代(dai)替實(shi)際鐵(tie)素體評級來(lai)(lai)使用。通常18-8類鋼(gang)的(de)(de)鎳(nie)當(dang)量(liang)(liang)并不充分(fen)。如果具體成分(fen)配(pei)比和加(jia)(jia)熱(re)過(guo)程(cheng)（或熱(re)處理）掌握不當(dang)等(deng)(deng)，往往出現一(yi)些(xie)(xie)鐵(tie)素體。這會給(gei)熱(re)加(jia)(jia)工等(deng)(deng)性能帶(dai)來(lai)(lai)不良(liang)后果。如鉻較(jiao)高(gao)而鎳(nie)偏(pian)低(di)，或加(jia)(jia)熱(re)溫度過(guo)高(gao)和碳含量(liang)(liang)很低(di)等(deng)(deng)，均(jun)會導致鐵(tie)素體的(de)(de)形成。高(gao)純（級）18-8鋼(gang)，因(yin)碳和氮(dan)含量(liang)(liang)極低(di)，也必須相(xiang)應提(ti)高(gao)鎳(nie)含量(liang)(liang)以保持奧氏(shi)體組織。總之，應盡(jin)量(liang)(liang)避免和減少形成α（δ）相(xiang)。因(yin)此，現代(dai)18-8鋼(gang)已適當(dang)提(ti)高(gao)鎳(nie)含量(liang)(liang)（一(yi)般約17～20％Cr、Ni含量(liang)(liang)在(zai)8～14％左右(you)）。高(gao)純不銹鋼(gang)的(de)(de)鎳(nie)含量(liang)(liang)更高(gao)些(xie)(xie)。




  我國18-8型鋼的代表鋼種，是應用最普遍的321不銹鋼(gang)。在實際正常生產情況下，往往尚存少量的鐵素體。當鉻和鈦、碳還有殘余鋁含量過高時，會使鐵素體含量明顯增加。隨著Cr／Ni和Ti／C比值等的提高，以及加熱溫度的過高（如超過1250℃左右），均造成鐵素體含量的大量增多，給熱加工性能帶來嚴重后果。尤其是生產管材，控制這些元素含量就更為重要。因此，在鋼種標準規定的范圍內，成分配比和生產工藝過程的合理掌握與精確控制是十分重要的。
