對(dui)埋弧(hu)焊(han)(han)(han)(han)(han)用焊(han)(han)(han)(han)(han)絲(si)的(de)選擇，既要(yao)考(kao)慮到(dao)焊(han)(han)(han)(han)(han)劑(ji)(ji)成分的(de)影響，又要(yao)考(kao)慮到(dao)母材金(jin)屬(shu)的(de)影響，所以(yi)焊(han)(han)(han)(han)(han)絲(si)和焊(han)(han)(han)(han)(han)劑(ji)(ji)的(de)組合起到(dao)一(yi)(yi)個(ge)重要(yao)的(de)作用。為(wei)了(le)得到(dao)不(bu)同(tong)(tong)的(de)焊(han)(han)(han)(han)(han)縫金(jin)屬(shu)化學成分，可(ke)以(yi)通(tong)(tong)過(guo)同(tong)(tong)一(yi)(yi)種(zhong)焊(han)(han)(han)(han)(han)劑(ji)(ji)與(yu)幾(ji)種(zhong)不(bu)同(tong)(tong)成分的(de)焊(han)(han)(han)(han)(han)絲(si)組合達到(dao)；同(tong)(tong)樣也可(ke)以(yi)通(tong)(tong)過(guo)用同(tong)(tong)一(yi)(yi)種(zhong)焊(han)(han)(han)(han)(han)絲(si)與(yu)幾(ji)種(zhong)不(bu)同(tong)(tong)成分的(de)焊(han)(han)(han)(han)(han)劑(ji)(ji)配合來(lai)達到(dao)。我國制定了(le)《埋弧(hu)焊(han)(han)(han)(han)(han)用不(bu)銹鋼(gang)(gang)焊(han)(han)(han)(han)(han)絲(si)和焊(han)(han)(han)(han)(han)劑(ji)(ji)》國家標準GB／T 17854-1999（根據 JIS Z3324-1988《不(bu)銹鋼(gang)(gang)埋弧(hu)焊(han)(han)(han)(han)(han)實芯焊(han)(han)(han)(han)(han)絲(si)及焊(han)(han)(han)(han)(han)劑(ji)(ji)》制定的(de)，在(zai)技術內容上與(yu)其標準等(deng)效），對(dui)焊(han)(han)(han)(han)(han)絲(si)-焊(han)(han)(han)(han)(han)劑(ji)(ji)組合有下列規(gui)定：
1. 焊(han)絲-焊(han)劑(ji)組(zu)合的編制方法
字母“F”表(biao)示焊劑，“F”后面的(de)(de)數(shu)字表(biao)示熔敷金(jin)屬種類代號，若(ruo)有(you)特殊(shu)要求的(de)(de)化(hua)學(xue)成分(fen)，該(gai)化(hua)學(xue)成分(fen)用元素符(fu)號表(biao)示，放在(zai)數(shu)字的(de)(de)后面；“-”后面表(biao)示焊絲的(de)(de)牌號。

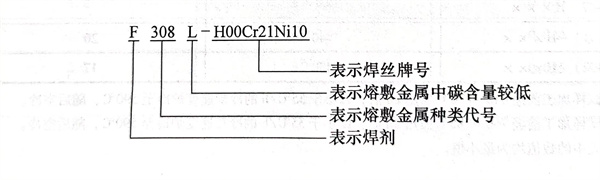

完整的焊絲-焊劑型號舉例如(ru)下：

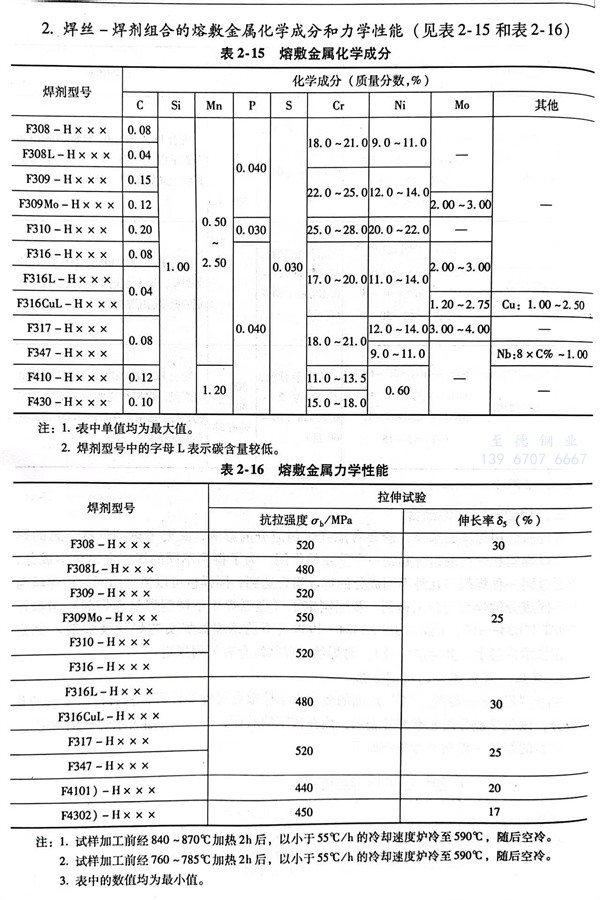

2. 焊(han)絲和(he)焊(han)劑組(zu)合的熔敷金(jin)屬(shu)化學成分和(he)力(li)學性(xing)能
通常(chang)埋弧焊(han)(han)(han)(han)用焊(han)(han)(han)(han)絲(si)(si)與母材化(hua)學成(cheng)分(fen)相近，只是(shi)焊(han)(han)(han)(han)絲(si)(si)化(hua)學成(cheng)分(fen)中(zhong)鉻、鎳含(han)量(liang)比(bi)母材金(jin)(jin)屬(shu)略高，而(er)碳(tan)含(han)量(liang)要低于母材金(jin)(jin)屬(shu)。這主(zhu)要考慮到焊(han)(han)(han)(han)接(jie)過程中(zhong)合金(jin)(jin)元(yuan)素的損(sun)失和提高焊(han)(han)(han)(han)接(jie)接(jie)頭的耐蝕性。焊(han)(han)(han)(han)接(jie)鐵素體(ti)型(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)時，可采用H06Cr14（或H10Cr17）焊(han)(han)(han)(han)絲(si)(si)；焊(han)(han)(han)(han)接(jie)馬(ma)氏體(ti)型(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)可采用H03Cr21Ni10或H08Cr20Ni10Nb焊(han)(han)(han)(han)絲(si)(si)；焊(han)(han)(han)(han)接(jie)18-8型(xing)奧氏體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)應采用H03C21Ni10或H03Cr19Ni12Mo2焊(han)(han)(han)(han)絲(si)(si)進行焊(han)(han)(han)(han)接(jie)，均(jun)能(neng)得到滿意(yi)的焊(han)(han)(han)(han)接(jie)接(jie)頭。
