1. 材料化學成(cheng)分

  鑄鐵管件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學性能

 a. 抗拉強(qiang)度

   鑄鐵管件的抗(kang)拉強度應不(bu)小于1.4 MPa。

 b. 硬(ying)度

   當鑄(zhu)鐵管(guan)件(jian)在切削(xue)、鉆孔有困難而發生異(yi)議時，應(ying)進行硬度試驗。要求(qiu)管(guan)件(jian)表(biao)面硬度應(ying)不(bu)大(da)于(yu)230 HB；管(guan)件(jian)中心(xin)部(bu)分硬度應(ying)不(bu)大(da)于(yu)215 HB。

3. 工(gong)藝性(xing)能

 a. 水壓試驗(yan)

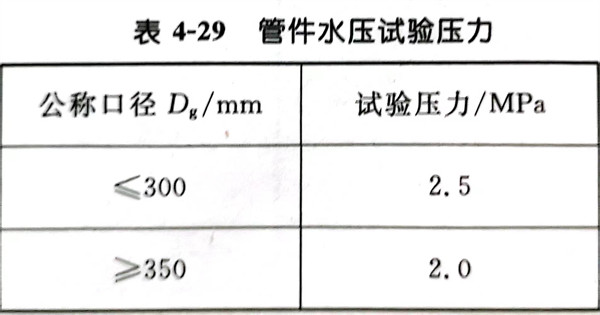

   管件應進行水(shui)壓試(shi)驗。水(shui)壓試(shi)驗壓力見(jian)表4-29。

 b. 氣密性試驗(yan)

   管件用于煤氣管道時，如需做氣密性試(shi)(shi)驗，其試(shi)(shi)驗方法由供需雙方協商規定。

4. 表面質量(liang)

  管件(jian)內外表(biao)面必須光潔(jie)，不允許有裂縫(feng)、冷隔、蜂窩及其他(ta)任何妨礙使用(yong)的明顯(xian)缺陷。

  受鑄(zhu)造工藝的(de)(de)限制和影響，但又不影響使(shi)用的(de)(de)鑄(zhu)造缺陷(xian)允許(xu)存在(zai)。

  管件上(shang)局部薄(bo)弱處應不多于(yu)(yu)兩處。局部減(jian)薄(bo)后的(de)(de)厚(hou)度應不小于(yu)(yu)同(tong)口徑(jing)離心直管G級(ji)的(de)(de)最(zui)小厚(hou)度。受減(jian)小壁(bi)厚(hou)影響(xiang)的(de)(de)面積(ji)應小于(yu)(yu)內腔截面積(ji)的(de)(de)1/10。

  征(zheng)得需方同意，局(ju)部缺(que)陷可予修補(bu)。但修補(bu)后的管件必須重新(xin)進(jin)行水壓試驗(yan)。

5. 涂覆

 a. 管(guan)內、外(wai)表面(mian)可涂瀝青質(zhi)或其他防(fang)腐材(cai)料(liao)。若要求內表面(mian)不涂涂料(liao)時，則由供需雙(shuang)方協商決定。

 b. 涂料應(ying)不溶(rong)于水(shui)(shui)(shui)，不得使(shi)水(shui)(shui)(shui)產(chan)生臭和味，有害雜質含量應(ying)符合衛生部(bu)飲用水(shui)(shui)(shui)的有關規定。

 c. 涂涂料前，管件內、外表面應(ying)光潔，并無鐵(tie)銹、鐵(tie)片。

 d. 涂(tu)料(liao)涂(tu)好后(hou)，管件(jian)內、外表面(mian)應光潔，涂(tu)層均勻(yun)、粘附牢(lao)固，并(bing)不因氣候冷熱而發生(sheng)異常。
