浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐蝕的因素主要有以下幾點：

1. 被焊(han)鋼材的化學成分和熱處理(li)狀態(tai)

  被(bei)焊(han)鋼材(cai)含有穩(wen)(wen)定(ding)化(hua)元素，如鈦或鈮(ni)，會引起刀(dao)狀腐(fu)蝕(shi)，不含有穩(wen)(wen)定(ding)化(hua)元素的鋼材(cai)焊(han)后不會發生(sheng)刀(dao)狀腐(fu)蝕(shi)。鋼材(cai)供貨狀態若是(shi)敏化(hua)處理，則(ze)刀(dao)狀腐(fu)蝕(shi)極為嚴重(zhong)。

2. 焊縫金屬(shu)化學成分和組織

  焊(han)縫金屬化學成分主要(yao)取決于焊(han)接(jie)材料的(de)選(xuan)用(yong)。如果單純考(kao)慮避免出(chu)(chu)現(xian)(xian)刀(dao)狀腐蝕，就不(bu)能選(xuan)用(yong)含有(you)穩定(ding)化元素的(de)焊(han)材，并且希望焊(han)縫金屬的(de)組織為單一奧(ao)氏體晶(jing)粒，以減少刀(dao)狀腐蝕。這樣選(xuan)擇的(de)結(jie)果，焊(han)接(jie)接(jie)頭不(bu)可避免地(di)會出(chu)(chu)現(xian)(xian)晶(jing)間腐蝕。其利(li)(li)弊要(yao)根據焊(han)接(jie)產品的(de)主要(yao)預(yu)計失效模式來權衡(heng)。細小的(de)結(jie)晶(jing)組織較有(you)利(li)(li)于抗刀(dao)狀腐蝕。

3. 焊接條件(jian)

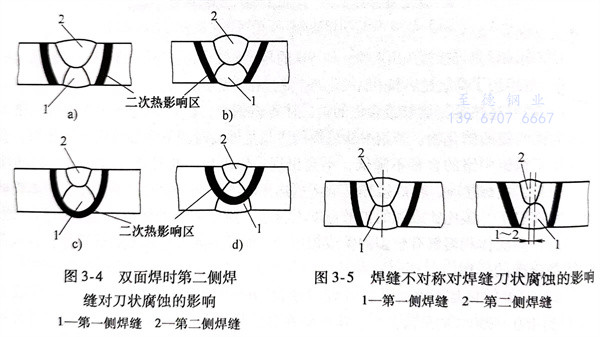

  在18-8型不(bu)銹鋼焊(han)(han)(han)(han)接時(shi)(shi)，希(xi)望熱(re)輸入越(yue)小(xiao)越(yue)好，即在保證焊(han)(han)(han)(han)縫質量(liang)的(de)(de)前提下(xia)，采用(yong)小(xiao)的(de)(de)焊(han)(han)(han)(han)接電流進(jin)行快速焊(han)(han)(han)(han)，盡量(liang)減少過熱(re)區(qu)(qu)在高(gao)溫下(xia)的(de)(de)持續(xu)時(shi)(shi)間(jian)；焊(han)(han)(han)(han)縫盡量(liang)采用(yong)單(dan)面單(dan)道焊(han)(han)(han)(han)。在雙面焊(han)(han)(han)(han)時(shi)(shi)，可(ke)(ke)能(neng)在焊(han)(han)(han)(han)接接頭的(de)(de)第(di)一側過熱(re)區(qu)(qu)緊靠熔合線處有(you)嚴重(zhong)的(de)(de)刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)，這(zhe)是由(you)于兩次焊(han)(han)(han)(han)接受熱(re)影響(xiang)區(qu)(qu)可(ke)(ke)能(neng)交(jiao)疊。圖(tu)3-4a和圖(tu)3-4d所示(shi)這(zhe)種交(jiao)疊不(bu)會(hui)出現刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)；而圖(tu)3-4b和圖(tu)3-4c所示(shi)則不(bu)可(ke)(ke)避(bi)免(mian)地產生(sheng)刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)，這(zhe)是由(you)于第(di)二側焊(han)(han)(han)(han)縫熱(re)影響(xiang)區(qu)(qu)域的(de)(de)危險溫度(du)（敏化溫度(du)）段正好處在第(di)一側焊(han)(han)(han)(han)縫的(de)(de)熔合線和過熱(re)區(qu)(qu)，且(qie)停留時(shi)(shi)間(jian)較長而引起的(de)(de)。

  雙面(mian)(mian)焊(han)(han)時(shi)，正面(mian)(mian)焊(han)(han)縫(feng)(feng)(feng)與(yu)反面(mian)(mian)焊(han)(han)縫(feng)(feng)(feng)的(de)(de)中(zhong)(zhong)心(xin)線若重疊(die)在一(yi)(yi)起，有可(ke)能減少刀(dao)狀(zhuang)腐(fu)蝕(shi)的(de)(de)形成。否則，正面(mian)(mian)和反面(mian)(mian)的(de)(de)兩(liang)條焊(han)(han)縫(feng)(feng)(feng)的(de)(de)中(zhong)(zhong)心(xin)線若錯位尺寸(cun)在1～2mm時(shi)（見圖(tu)3-5），會引(yin)起正面(mian)(mian)焊(han)(han)縫(feng)(feng)(feng)一(yi)(yi)邊熔合線處的(de)(de)刀(dao)狀(zhuang)腐(fu)蝕(shi)嚴重。因(yin)此要對在焊(han)(han)縫(feng)(feng)(feng)背(bei)面(mian)(mian)焊(han)(han)縫(feng)(feng)(feng)施焊(han)(han)前(qian)的(de)(de)清(qing)根(gen)(gen)工作提出(chu)了嚴格要求。應(ying)當指出(chu)：在焊(han)(han)接第二側(ce)(ce)焊(han)(han)縫(feng)(feng)(feng)時(shi)，選擇適當的(de)(de)焊(han)(han)接參數使危險(xian)溫(wen)度不在第一(yi)(yi)側(ce)(ce)焊(han)(han)縫(feng)(feng)(feng)的(de)(de)熔合線上，這點固然(ran)較(jiao)為重要，但它并不是克服刀(dao)狀(zhuang)腐(fu)蝕(shi)的(de)(de)唯一(yi)(yi)的(de)(de)或最(zui)根(gen)(gen)本途徑(jing)。
