刀狀腐蝕簡稱刀蝕。在含有穩定元素的奧氏體不銹鋼中（如321不銹鋼，316Ti不銹鋼等），焊接熱影響區的過熱區在腐蝕介質作用下，發生沿熔合線走向的深溝狀類似刀痕的腐蝕，稱為刀狀腐蝕。刀狀腐蝕的性質是晶間腐蝕，在腐蝕初始階段腐蝕區寬度為3~5個晶粒，然后逐漸擴大至1.0~1.5mm,腐蝕寬度與過熱區寬度有關，由焊接工藝和方法等因素決定，如電渣焊時，腐蝕區寬度可達3.0~5.0mm。
刀狀腐蝕是焊接接頭出現的特殊形式的晶間腐蝕，它也與鉻的碳化物（M23C6)析出有密切的關系，我們可以用“高溫過熱”和“中溫敏化”兩個作用的熱過程所引起的變化，來考察刀狀腐蝕與M23C6析出的關系。
奧氏體不銹鋼供貨狀態一般為固溶態（或者說一般焊接前母材為固溶態），這時鋼中只有少量的C和穩定化元素（如鈦、鈮)固溶在基體中，其余大部分碳和鈦、鈮結合成為穩定的游離態TiC或NbC.在焊接時，焊接熱影響區超過1200℃的過熱區，就有TiC或NbC不斷地分解并向奧氏體中溶解。峰值溫度越高，停留時間越長，TiC或NbC溶解量越多，TiC或NbC分離出來的C原子將擴散到奧氏體點陣間隙中，而鈦或鈮則占據奧氏體節點的空缺位置。在隨后的冷卻過程中，碳原子由于擴散能力強，很快向晶界偏聚，在晶界碳原子濃度明顯增加，形成過飽和狀態，而鈦或鈮原子，則因來不及擴散，仍保留在奧氏體點陣的節點上。在隨后的多層焊時，再經過中溫（600~1000℃)敏化時，碳原子可以優先向晶界繼續快速擴散，使晶界更富碳，此時，鉻的擴散雖不如碳快，但比鈦或鈮的擴散快，因而就在晶界附近形成鉻的碳化物M23C6析出，TiC或NbC的溶解量越多的部位（也就是越靠近熔合線的部位），M23C6的析出量越大，晶界腐蝕傾向越嚴重，刀狀腐蝕寬度與M23C6析出一定量的寬度是一致的。

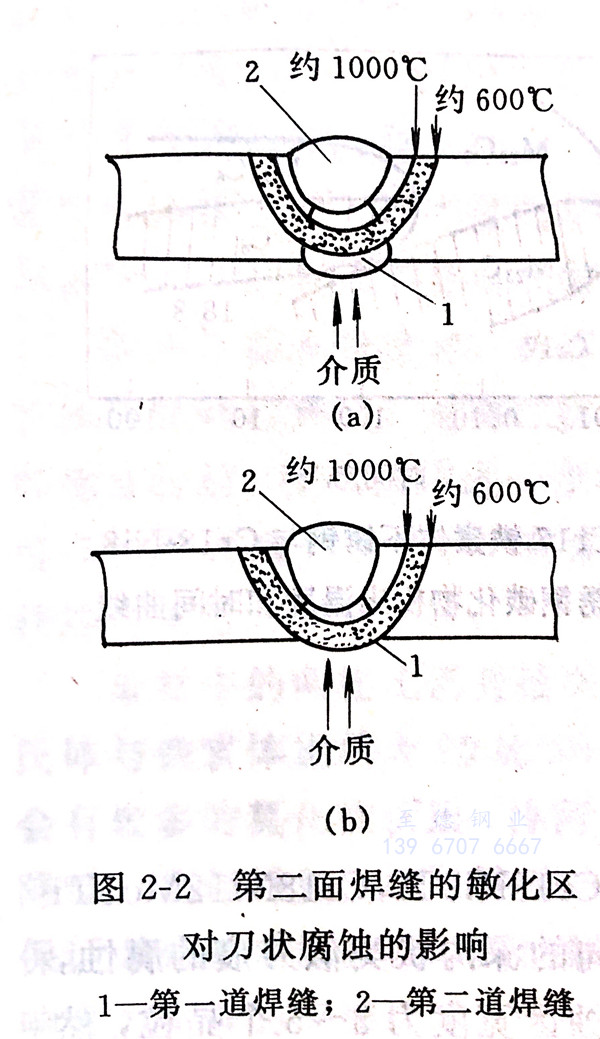

降低(di)或消(xiao)除含有(you)穩(wen)定化元素奧氏(shi)體不銹鋼焊接(jie)(jie)接(jie)(jie)頭(tou)(tou)刀狀(zhuang)腐(fu)蝕的(de)危險，有(you)時是很困難的(de)，但可(ke)以(yi)在(zai)接(jie)(jie)頭(tou)(tou)設(she)計(ji)和焊接(jie)(jie)順序上(shang)加以(yi)合(he)理安排(pai)而改善(shan)，如設(she)計(ji)時采用一次性焊接(jie)(jie)，避(bi)免過(guo)熱區再(zai)經過(guo)中溫敏(min)化，在(zai)雙(shuang)面焊接(jie)(jie)接(jie)(jie)頭(tou)(tou)，可(ke)將可(ke)能(neng)產生(sheng)過(guo)固溶、奧氏(shi)體富C晶界與(yu)中溫敏(min)化晶界碳化物析出的(de)一側(ce)布置在(zai)不與(yu)介質接(jie)(jie)觸的(de)部位，如圖2-2(a),圖2-2(b)的(de)情況應該避(bi)免。在(zai)設(she)計(ji)上(shang)盡(jin)可(ke)能(neng)不采用交叉焊縫(feng)。
采用低碳的(de)穩定(ding)化奧(ao)氏(shi)體不銹(xiu)鋼(gang)母材，將大大減輕(qing)刀狀(zhuang)腐蝕(shi)現象。超低碳奧(ao)氏(shi)體不銹(xiu)鋼(gang)焊(han)接接頭(tou)不會產生刀狀(zhuang)腐蝕(shi)現象。正因(yin)為如此(ci)，隨著冶煉技術的(de)提高，含穩定(ding)化元素的(de)不銹(xiu)鋼(gang)正逐(zhu)步(bu)被淘汰，取而代(dai)之(zhi)的(de)是(shi)超低碳不銹(xiu)鋼(gang)。
