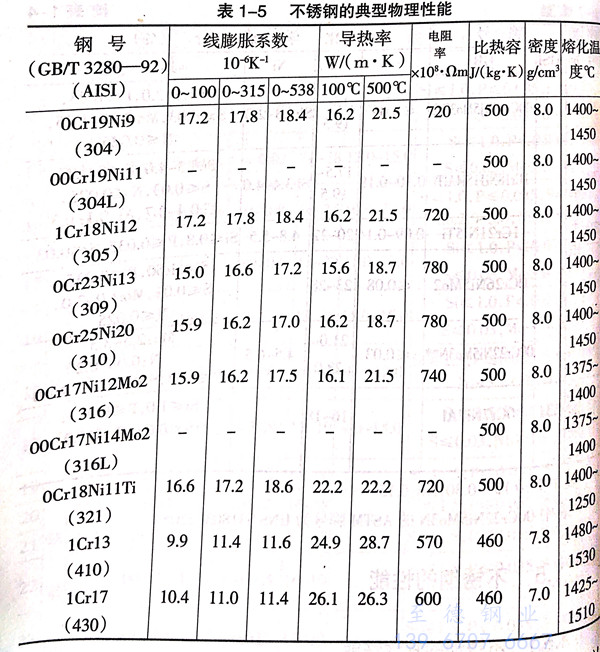

不銹(xiu)鋼的典型物理性能見表1-5。組織狀態相同的鋼，它們的物理性能基本相同。然而鋼中的合金元素量越多，導熱性越差，鋼的線膨脹系數和電阻率也越大。不銹鋼及耐熱鋼的物理性能與低碳鋼的性能有較大的差異。例如，奧氏體鋼的導熱率約為低碳鋼的1/3,線膨脹系數比低碳鋼大約50%;馬氏體鋼和鐵素體鋼的熱導率約為低碳鋼的1/2。奧氏體不銹鋼具有強度高、加工硬化敏感性強、耐磨性好、黏結性大和導熱性差等特性。在不銹鋼焊管成型和焊接過程中，應特別重視上述特性，以得到良好的成型和焊接效果。

 不銹鋼具有優良的耐腐蝕性能。在不同的酸中，由于鋼中合金元素的作用不同，其耐蝕性能表現的也不同。例如，在鹽酸或硫酸中，不銹鋼中的鎳元素對耐腐蝕性有利；對于硫酸，銅的耐蝕性最好；在HNO₃中，鉻、釩、硅等合金元素可以提高鋼材的耐蝕性。試驗數據表明，當不銹鋼中含鉬量為2%~3%時，能夠比較明顯地改善其在各類酸中的耐蝕性能。

一(yi)般在(zai)不銹(xiu)鋼焊(han)接結構(gou)中常(chang)見的(de)腐(fu)(fu)(fu)蝕(shi)(shi)有(you)均勻腐(fu)(fu)(fu)蝕(shi)(shi)、局部腐(fu)(fu)(fu)蝕(shi)(shi)、晶(jing)間腐(fu)(fu)(fu)蝕(shi)(shi)、應力腐(fu)(fu)(fu)蝕(shi)(shi)和腐(fu)(fu)(fu)蝕(shi)(shi)疲(pi)勞(lao)等。在(zai)實際生產(chan)中，最常(chang)見的(de)腐(fu)(fu)(fu)蝕(shi)(shi)形式是晶(jing)間腐(fu)(fu)(fu)蝕(shi)(shi)和應力腐(fu)(fu)(fu)蝕(shi)(shi)開裂。

晶間腐蝕它是從金(jin)屬(shu)表(biao)面，沿晶(jing)間深人到金(jin)屬(shu)內部的(de)腐蝕形式。此時，從表(biao)面來看，雖然還有(you)金(jin)屬(shu)光澤(ze)，但是晶(jing)粒之間已(yi)經失去(qu)聯(lian)系(xi)，所以，敲擊(ji)時已(yi)失去(qu)金(jin)屬(shu)聲音(yin)，此時金(jin)屬(shu)已(yi)經變(bian)脆(cui)。

應力腐蝕開裂這是在腐蝕(shi)介質和表面(mian)拉應力的共(gong)同作用下，使(shi)金屬產(chan)生的脆性(xing)開(kai)裂現象。
