球墨鑄鐵管件接(jie)口(kou)配套件型(xing)式與尺寸主(zhu)要(yao)有以下幾(ji)種：

一(yi)、接口型式與(yu)尺寸

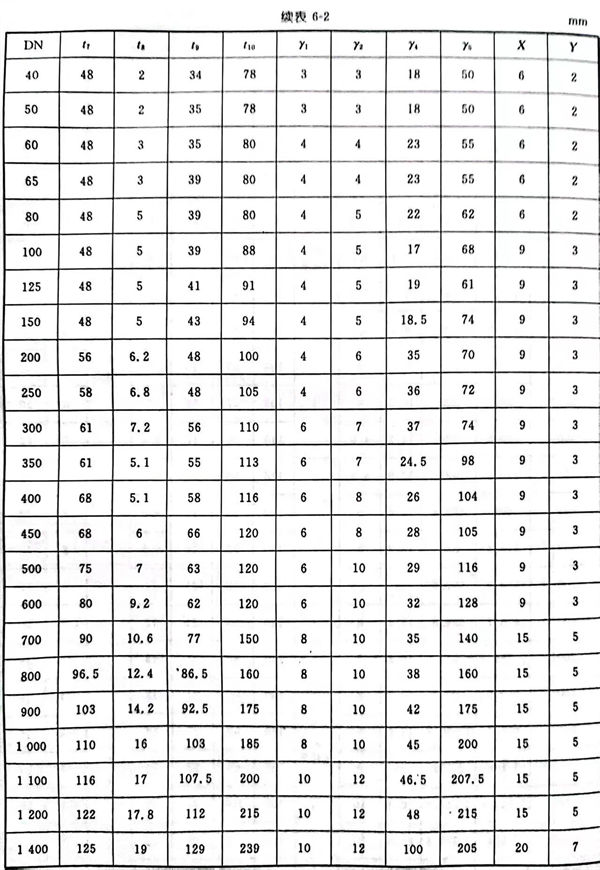

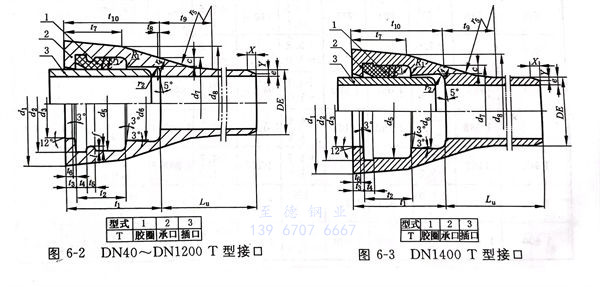

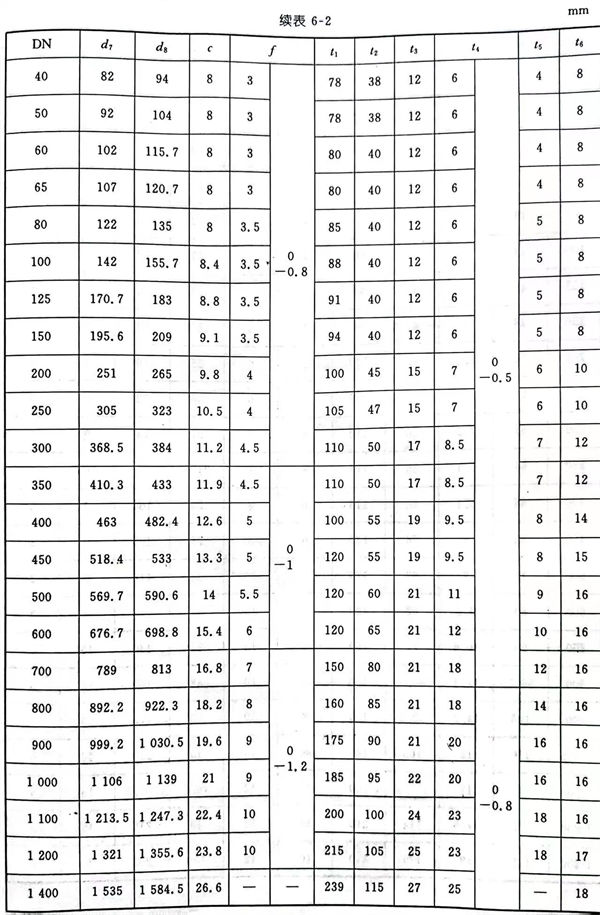

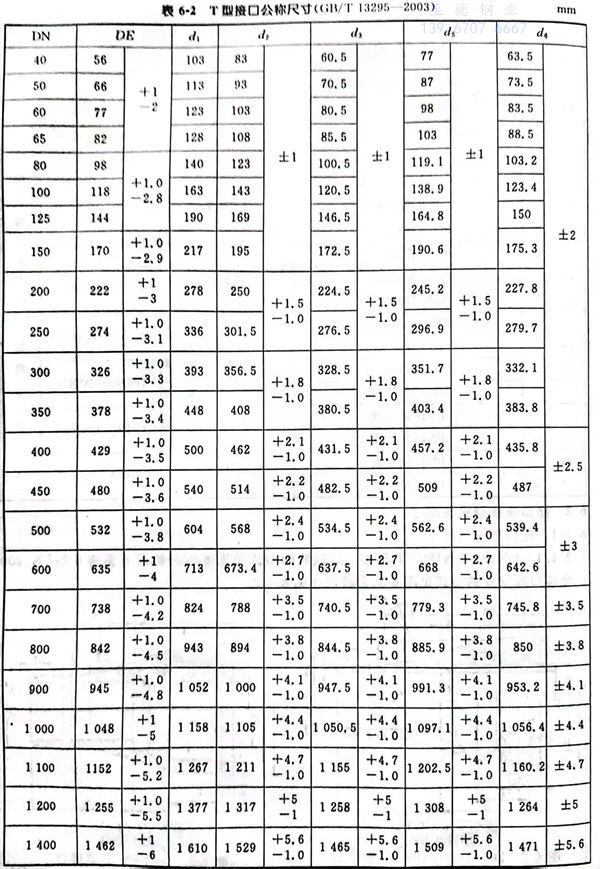

  1.  DN40～DN1200 T型接口(kou)球(qiu)鐵(tie)(tie)管(guan)的型式見圖6-2，公稱(cheng)尺(chi)寸(cun)見表(biao)6-2；DN1400T型接口(kou)球(qiu)鐵(tie)(tie)管(guan)的型式見圖6-3，公稱(cheng)尺(chi)寸(cun)見表(biao)6-2。

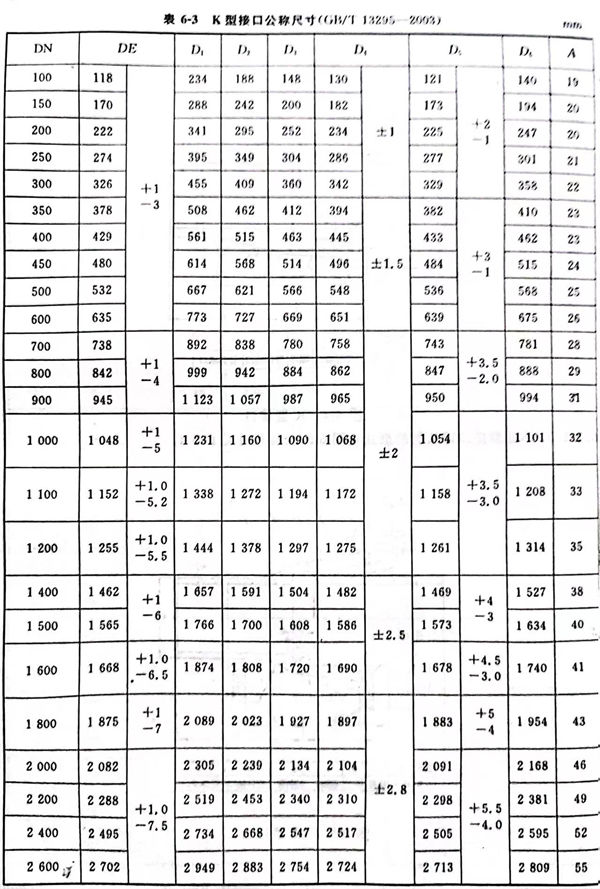

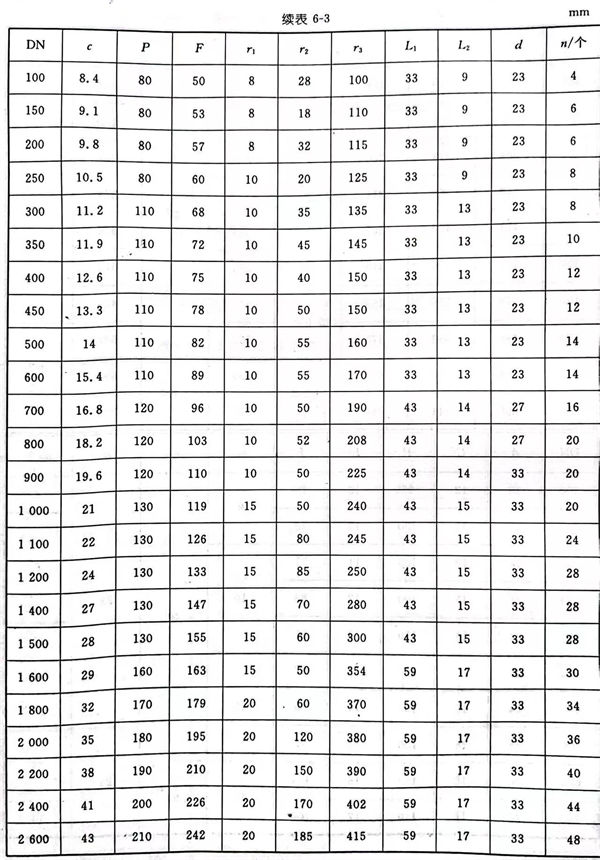

  2.  K 型接口球鐵管的型式見(jian)圖6-4，公稱(cheng)尺寸見(jian)表(biao)6-3；

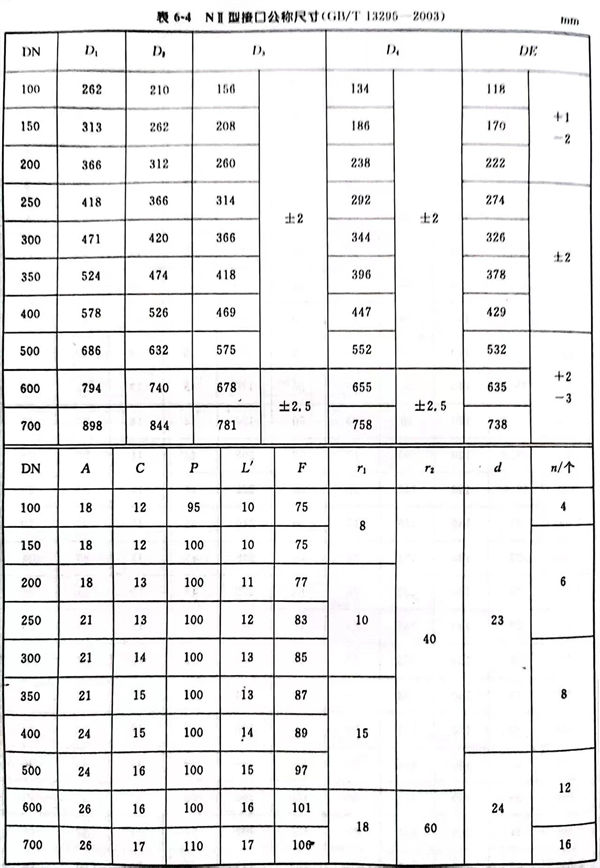

  3.  NⅡ 型接口球(qiu)鐵管的型式見圖6-5，公稱尺(chi)寸見表(biao)6-4；

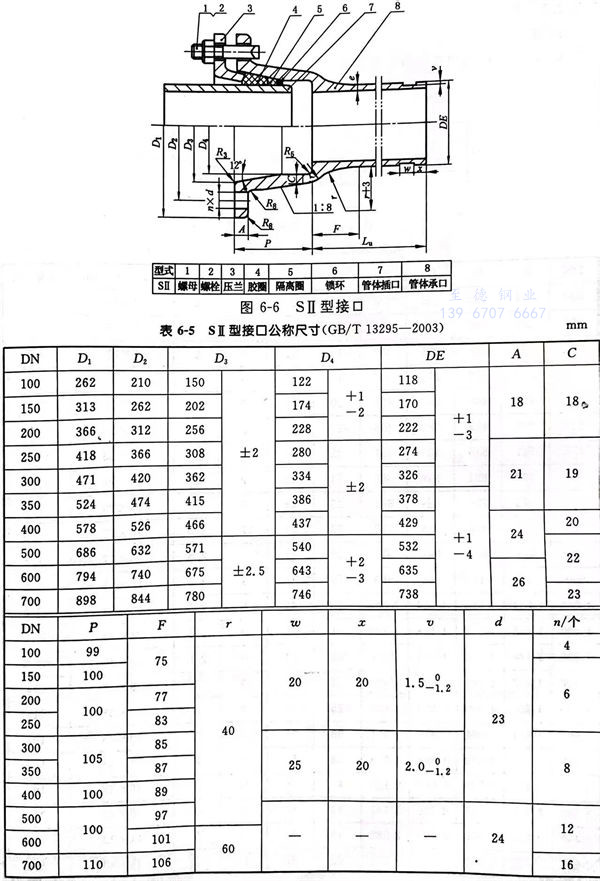

  4.  S Ⅱ 型(xing)接口球鐵管的型(xing)式見圖6-6，公稱尺寸見表6-5；

二(er)、接口配套(tao)件(jian)型式與尺(chi)寸

1. 壓蘭

 ①. 壓(ya)蘭型式(shi)與尺(chi)寸

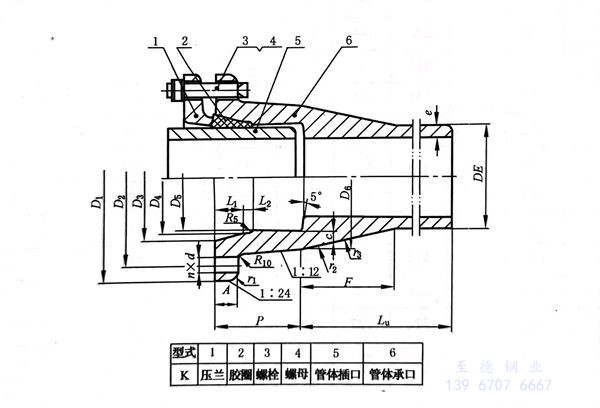

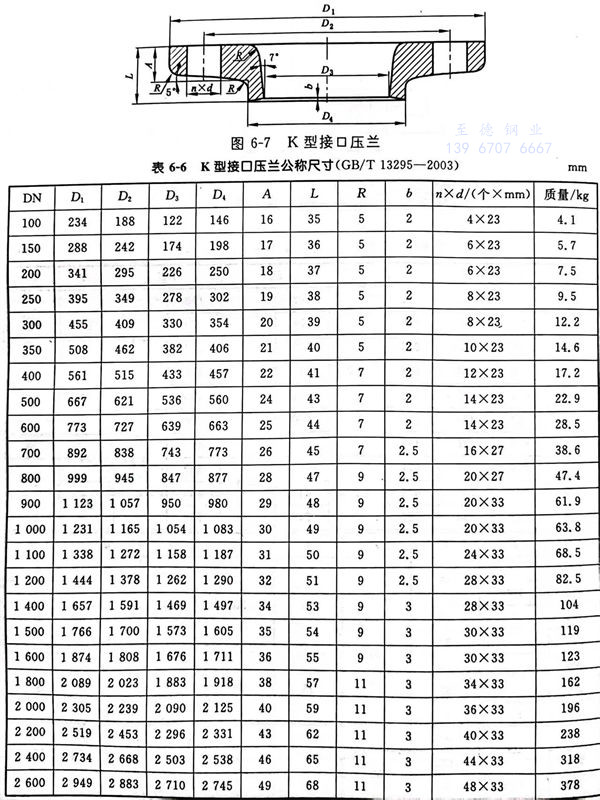

    a. 適用于K型接口的壓(ya)蘭型式見圖6-7，尺寸(cun)見表6-6。

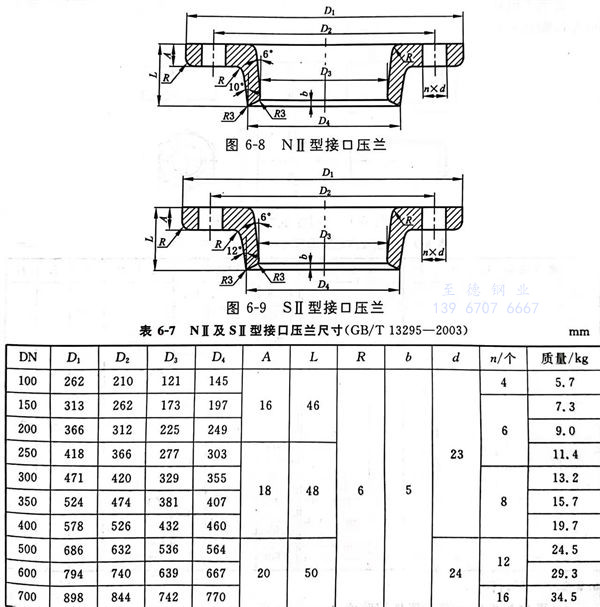

    b. 適(shi)用(yong)于(yu)NⅡ及(ji)S Ⅱ型接口(kou)的壓蘭型式見圖6-8及(ji)圖6-9，尺寸見表6-7。

 ②. 尺寸允許偏差

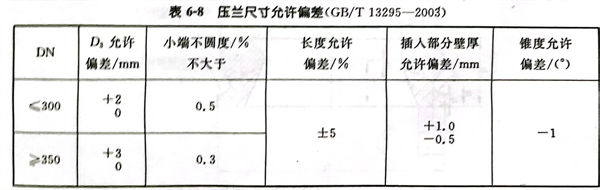

    壓蘭尺寸(cun)允(yun)許(xu)偏差(cha)見表 6-8；壓蘭的(de)法(fa)蘭尺寸(cun)允(yun)許(xu)偏差(cha)見規定(ding)。

2. 螺栓及六角螺母

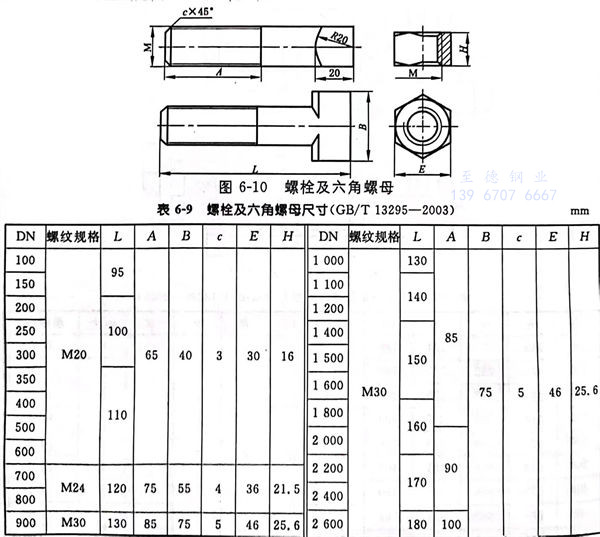

  適用于以球墨鑄鐵(tie)為(wei)材料，經過鑄造和機械加工成型的柔(rou)性機械接口與管(guan)件用螺栓和六角螺母的型式(shi)見圖6-10，尺寸見表6-9。

3. 密封件

 a. T 型(xing)接口球鐵(tie)管和管件用膠圈

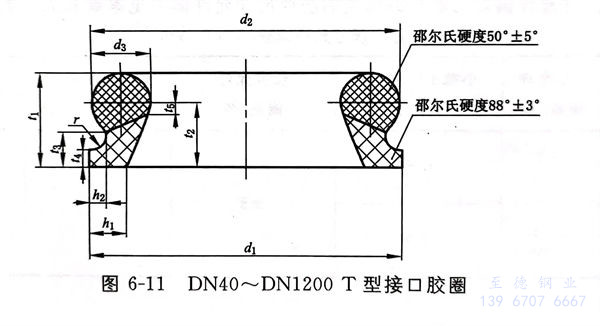

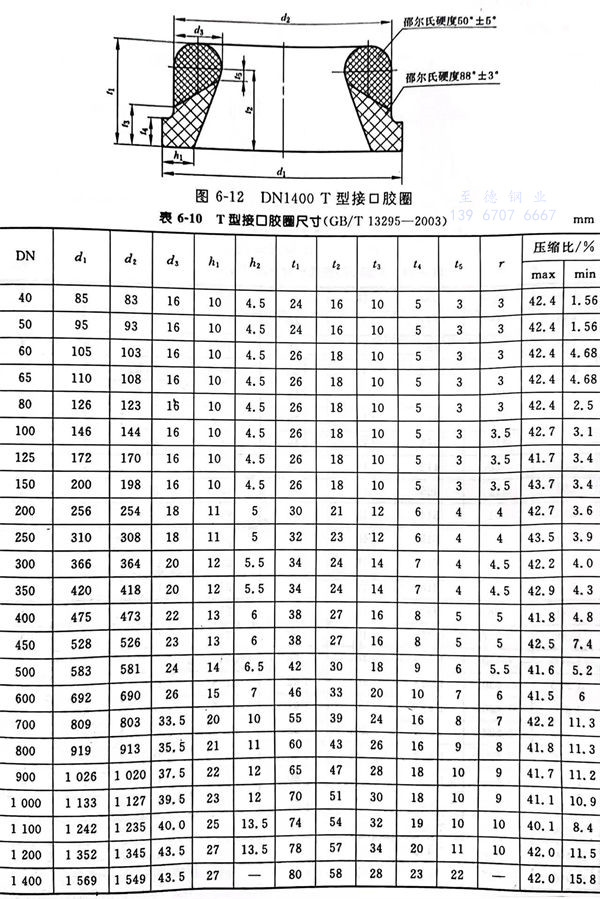

    T 型接口用膠圈的型式(shi)見圖6-11 和圖6-12，尺寸見表6-10。

 b.  K 型接口(kou)用(yong)膠圈

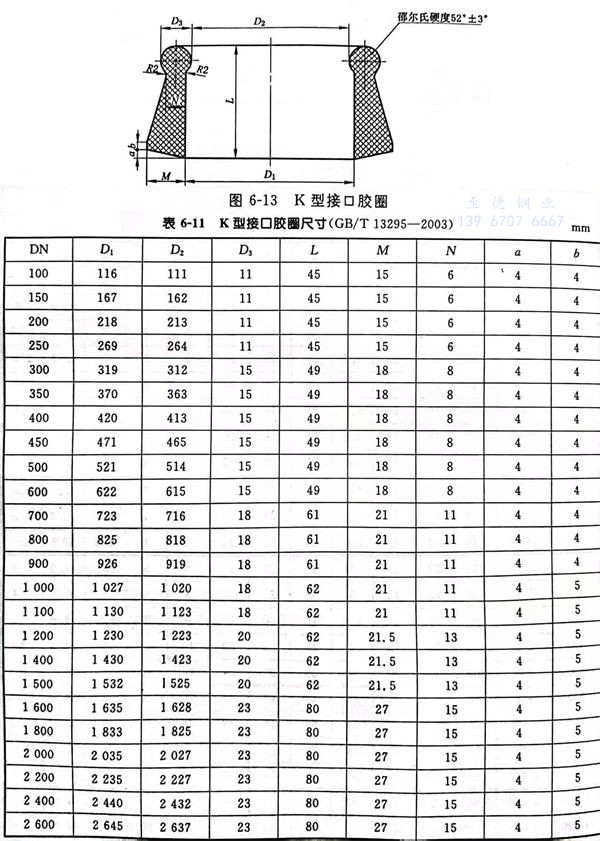

     K 型接(jie)口用膠圈的型式(shi)見圖6-13 ，尺(chi)寸見表(biao)6-11。

 c. NⅡ型接(jie)口(kou)用密封件式

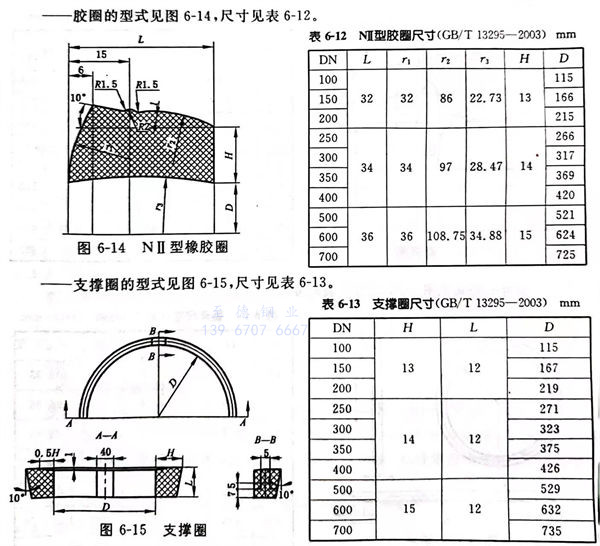

     膠圈的型式見圖6-14 ，尺寸見表6-12。

    支(zhi)撐圈的型式見(jian)圖(tu)6-15 ，尺寸見(jian)表6-13。

 d. SⅡ型接口用密封件式

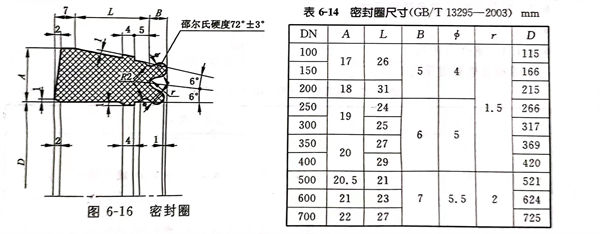

    密(mi)封圈的(de)型式見圖6-16 ，尺寸(cun)見表6-14。

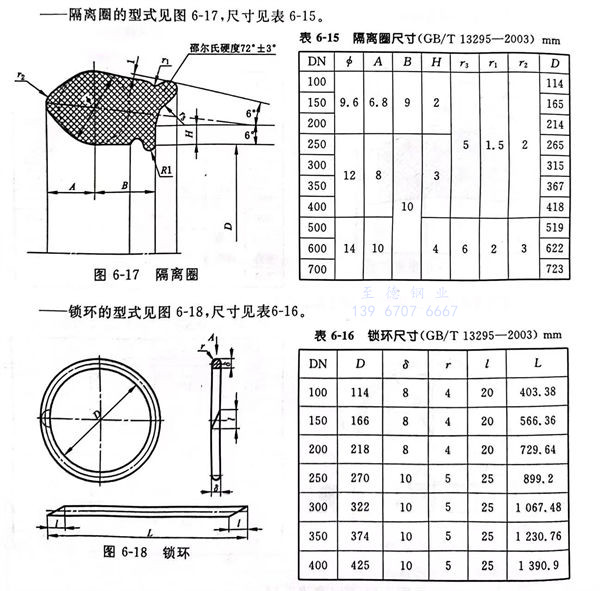

    隔離圈的型式見(jian)圖(tu)6-17 ，尺寸(cun)見(jian)表6-15。

    鎖環(huan)的型式(shi)見圖6-18 ，尺寸(cun)見表6-16。
