管件(jian)的型(xing)式(shi)與尺寸分為以(yi)米制單(dan)位(wei)(wei)表示(shi)的管件(jian)和以(yi)英制單(dan)位(wei)(wei)表示(shi)的管件(jian)兩個(ge)系列(lie)。


在米制單位表示的管件尺寸中，管件端(duan)部(bu)外(wai)徑(jing)（即(ji)與管子外(wai)徑(jing)相配的坡口處外(wai)徑(jing)）分為Ⅰ及Ⅱ兩個(ge)系(xi)列，Ⅰ系(xi)列為國際通用系(xi)列。


由(you)于(yu)(yu)(yu)米制(zhi)(zhi)單(dan)位(wei)和英制(zhi)(zhi)單(dan)位(wei)的(de)管(guan)件不能做到精確(que)的(de)等同(tong)，因此使(shi)用者(zhe)必(bi)須分別采用兩(liang)種單(dan)位(wei)制(zhi)(zhi)。對(dui)于(yu)(yu)(yu)尺(chi)寸(cun)(cun)為米制(zhi)(zhi)單(dan)位(wei)的(de)管(guan)件，其公稱(cheng)尺(chi)寸(cun)(cun)用DN表(biao)示(shi)；對(dui)于(yu)(yu)(yu)尺(chi)寸(cun)(cun)為英制(zhi)(zhi)單(dan)位(wei)的(de)管(guan)件，其公稱(cheng)尺(chi)寸(cun)(cun)用NPS表(biao)示(shi)。兩(liang)者(zhe)之(zhi)間的(de)關(guan)系見表(biao)8-2。




一、米制尺寸

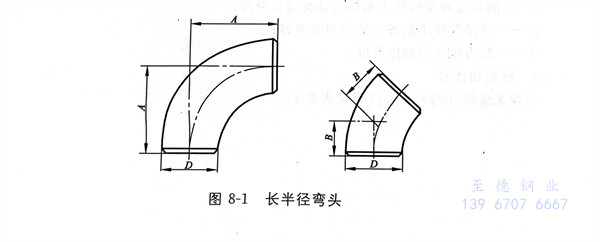

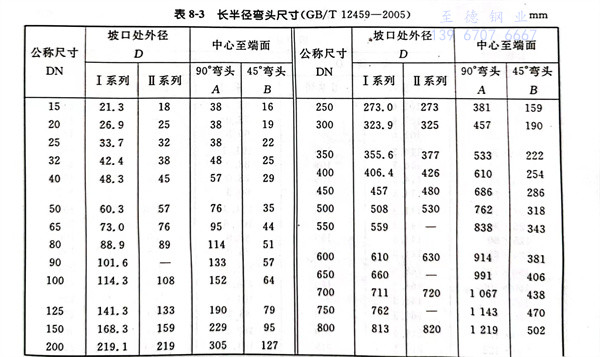

1. 長半(ban)徑彎頭(tou)型式見圖 8-1，尺(chi)寸見表 8-3 。

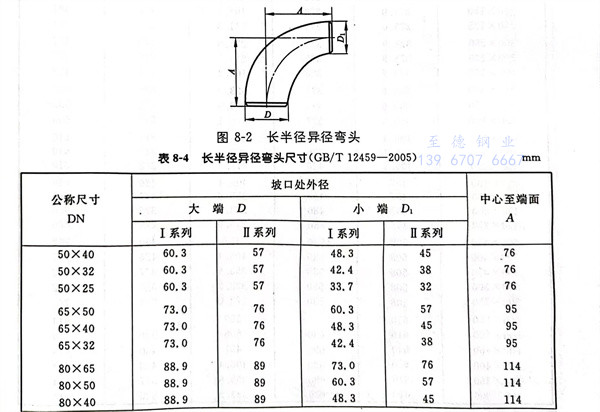

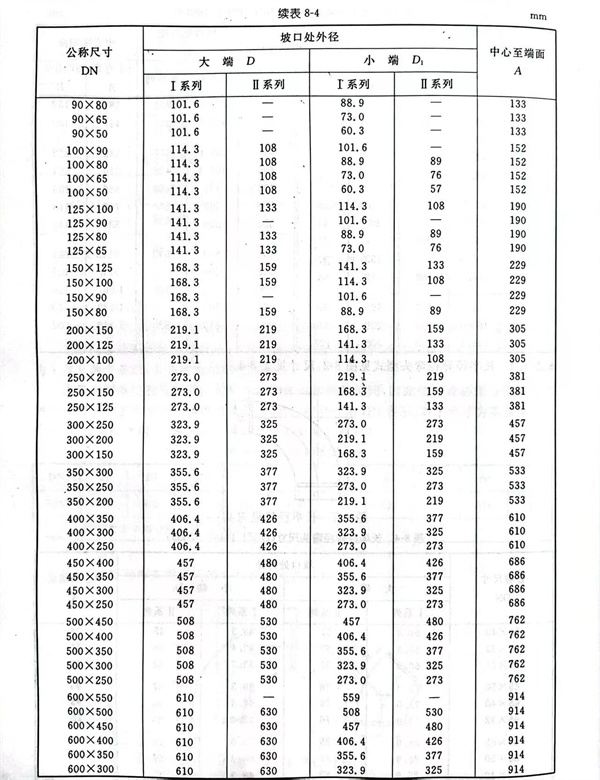

2. 長半徑(jing)異徑(jing)彎頭型式見(jian)(jian)圖 8-2，尺寸見(jian)(jian)表 8-4 。

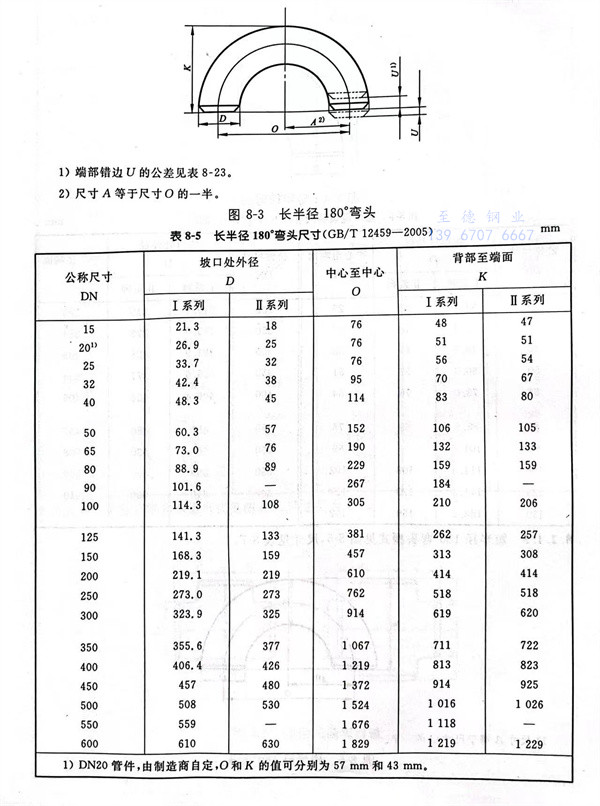

3. 長(chang)半徑(jing)180°彎頭(tou)型(xing)式見(jian)圖 8-3，尺寸見(jian)表 8-5 。

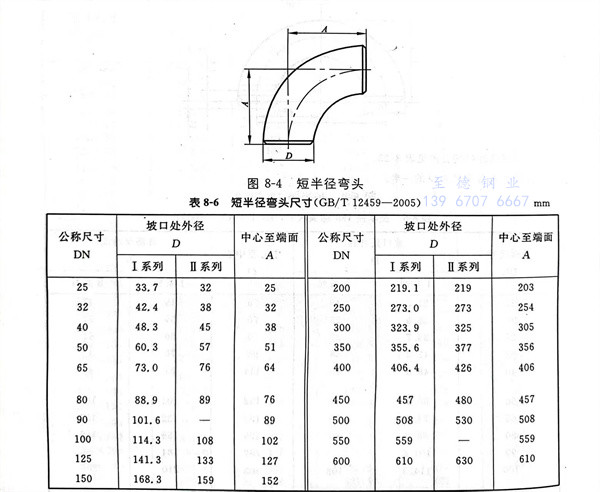

4. 短(duan)半徑彎頭型式見圖 8-4，尺(chi)寸見表 8-6 。

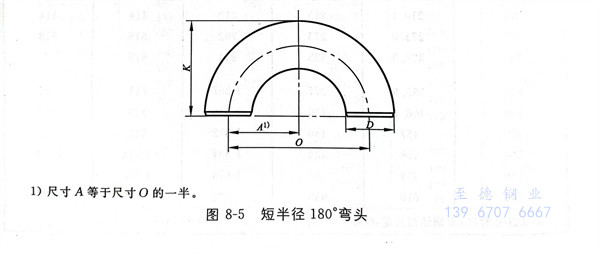

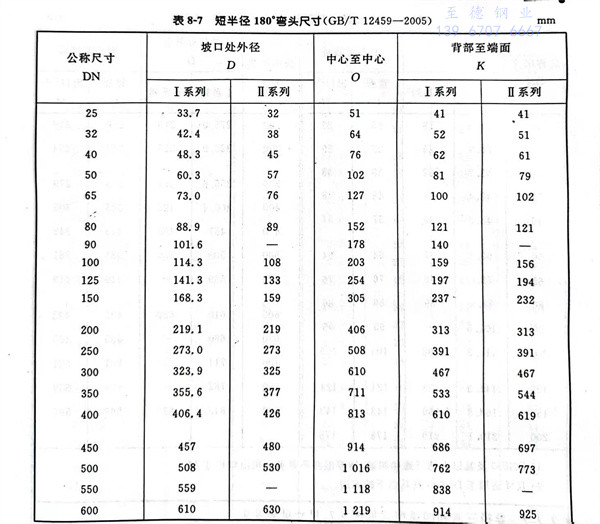

5. 短半(ban)徑180°彎頭型式見圖 8-5，尺(chi)寸(cun)見表 8-7 。

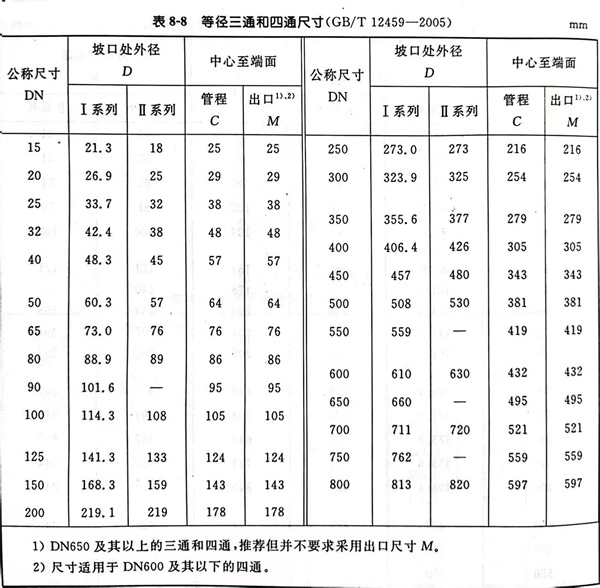

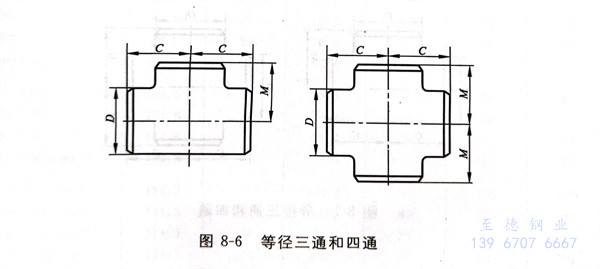

6. 等(deng)徑三通和(he)四通型式見圖(tu) 8-6，尺寸見表 8-8 。

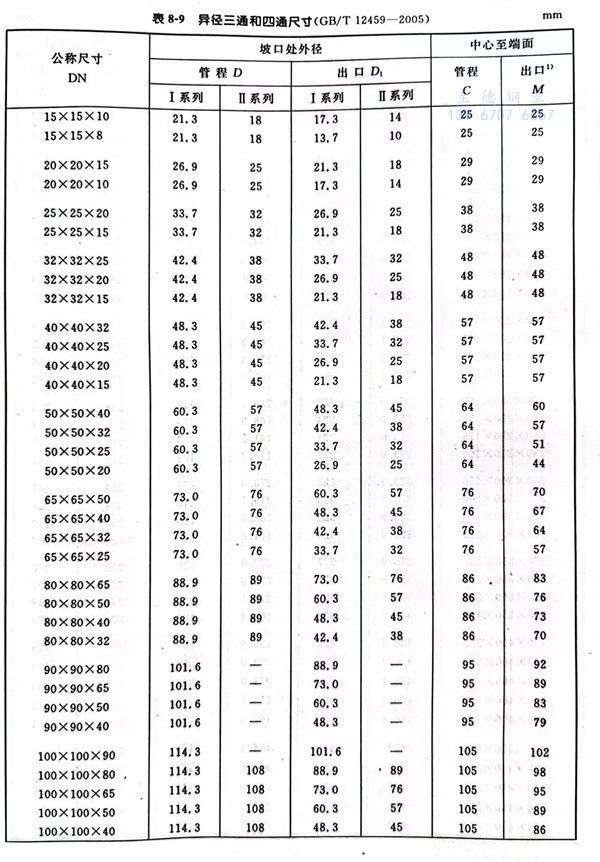

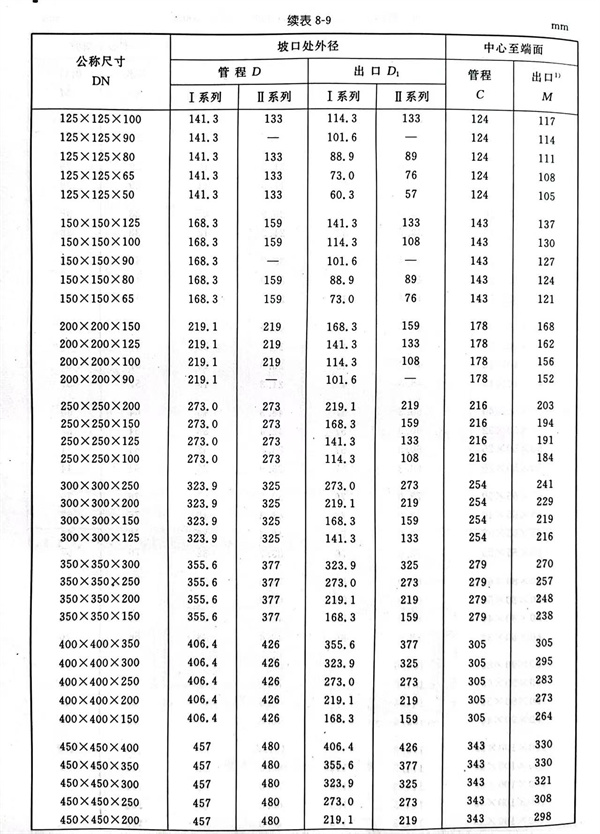

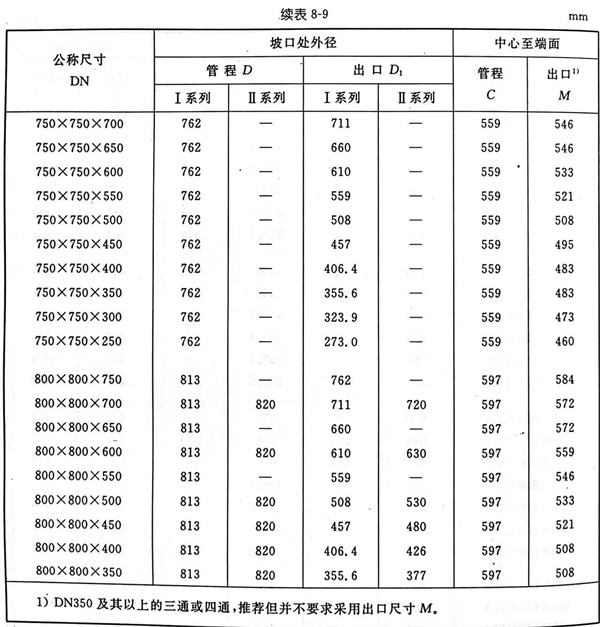

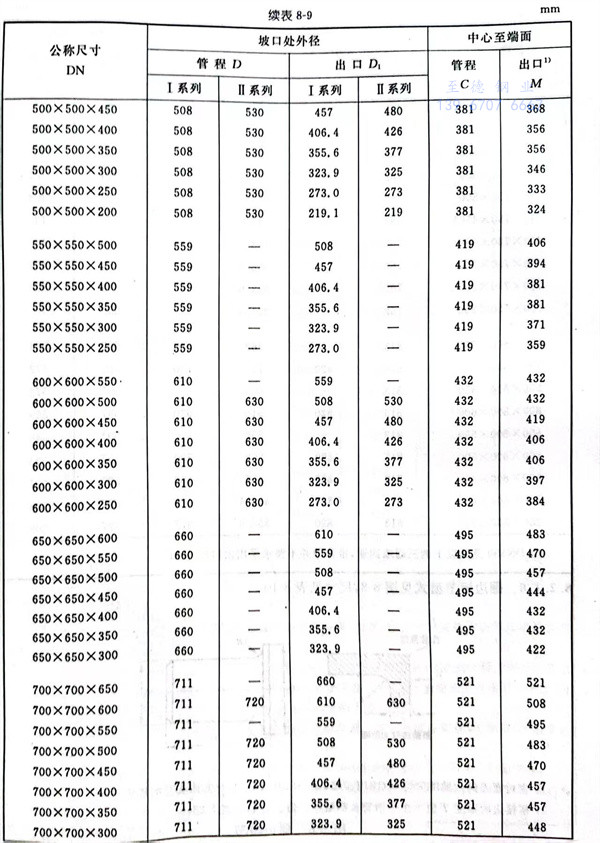

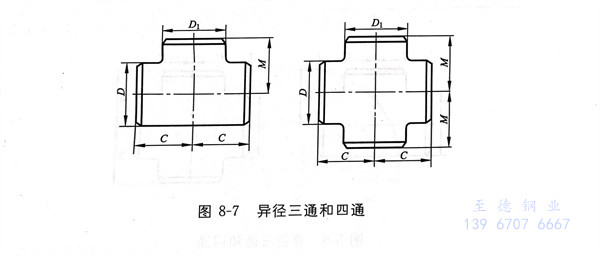

7. 異(yi)徑三通和四(si)通型(xing)式見(jian)圖 8-7，尺寸見(jian)表 8-9 。

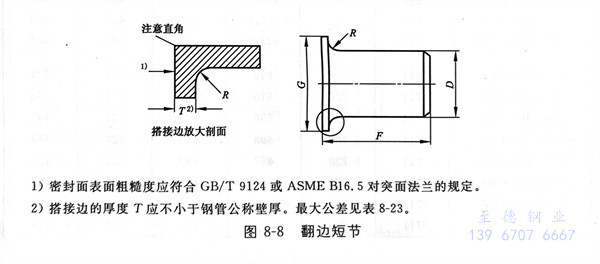

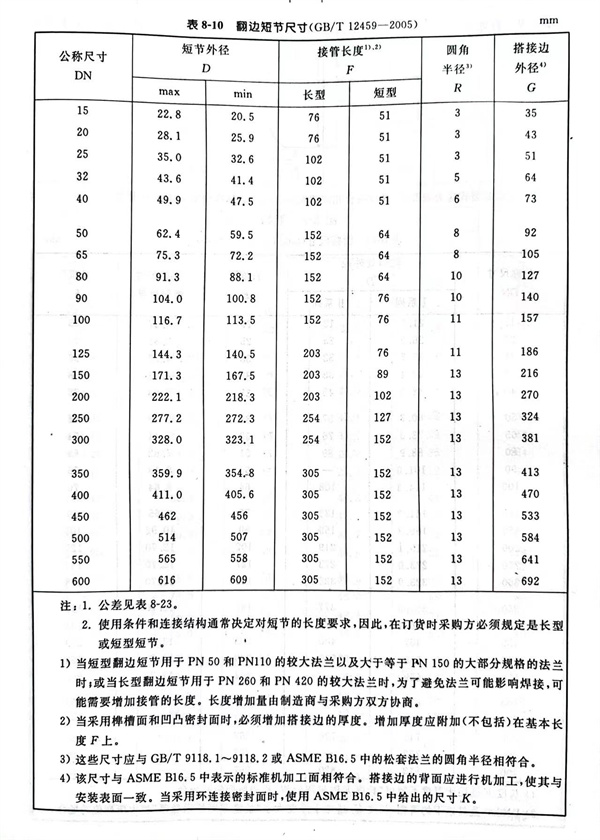

8. 翻邊短節(jie)型式見圖 8-8，尺(chi)寸見表 8-10 。


注(zhu)：1．公差(cha)見(jian)表8-23。

       2．使用(yong)條件和連接結(jie)構(gou)通常決(jue)定對(dui)短(duan)節的長度要求，因此，在訂貨時采購方必(bi)須(xu)規定是長型或短(duan)型短(duan)節。

  a. 當短型翻(fan)邊(bian)短節用(yong)于(yu)PN50和PN110的較大(da)法蘭(lan)以及大(da)于(yu)等(deng)于(yu)PN150的大(da)部分規格的法蘭(lan)時；或當長型翻(fan)邊(bian)短節用(yong)于(yu)PN260和PN420的較大(da)法蘭(lan)時，為了避(bi)免法蘭(lan)可能(neng)影響焊接(jie)，可能(neng)需要增加接(jie)管的長度(du)。長度(du)增加量(liang)由制造商與采購方(fang)雙方(fang)協商。

  b. 當采用榫槽面和(he)凹(ao)凸密封面時，必須(xu)增加(jia)搭接邊的厚(hou)度(du)。增加(jia)厚(hou)度(du)應附加(jia)（不(bu)包括）在基本(ben)長(chang)度(du)F上。

  c. 這些尺寸應與(yu)GB／T 9118.1～9118.2或ASMEB16.5中的(de)松(song)套法蘭的(de)圓角(jiao)半(ban)徑相符合。

  d. 該尺(chi)寸與(yu)ASME B16.5中表示的標準(zhun)機(ji)加工面(mian)相符合(he)。搭(da)接邊(bian)的背面(mian)應進行機(ji)加工，使其與(yu)安裝(zhuang)表面(mian)一致。當采用(yong)環連接密封面(mian)時，使用(yong)ASMEB16.5中給(gei)出的尺(chi)寸K。

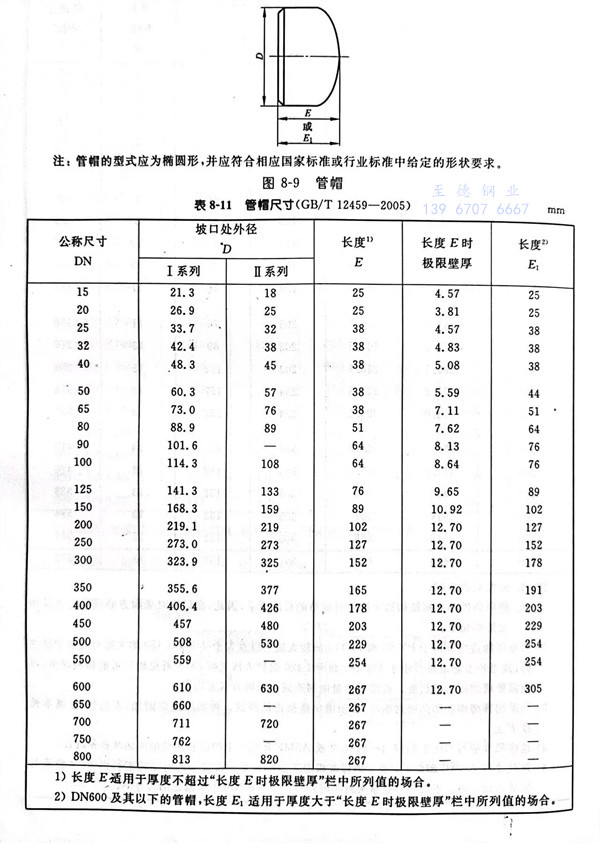

9. 管帽型式見(jian)(jian)圖 8-9，尺寸(cun)見(jian)(jian)表 8-11 。

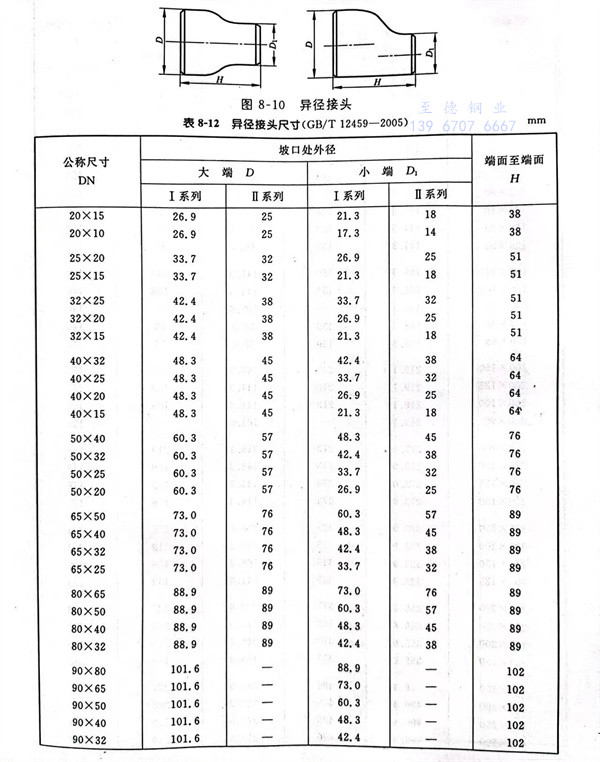

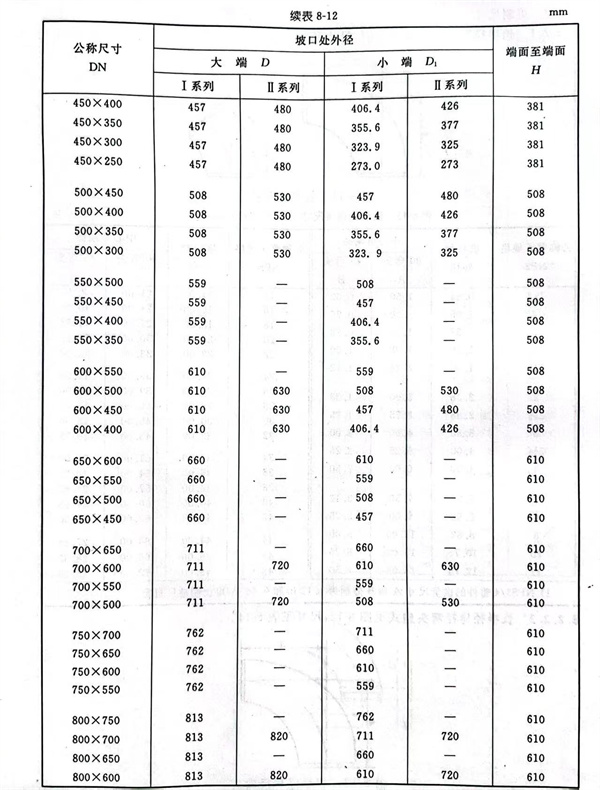

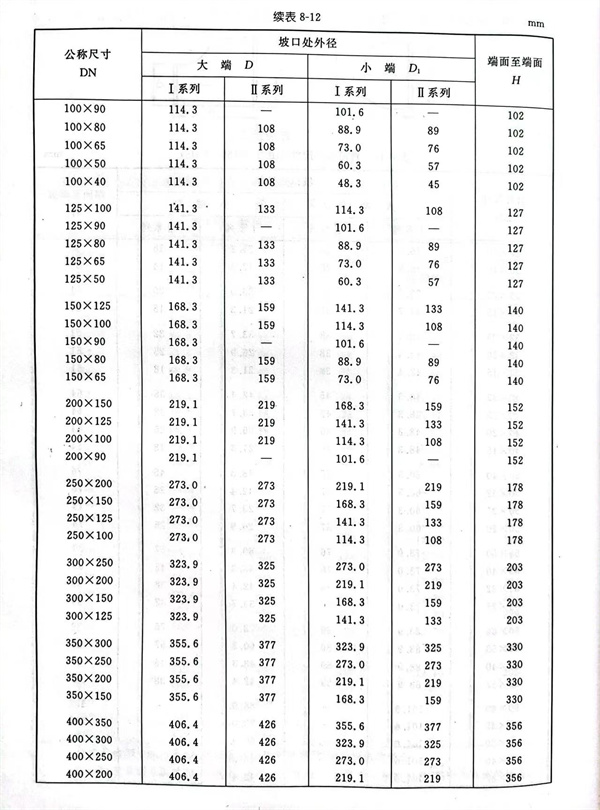

10. 異徑接頭型式見圖 8-10，尺寸見表 8-12 。





二、英(ying)制尺(chi)寸

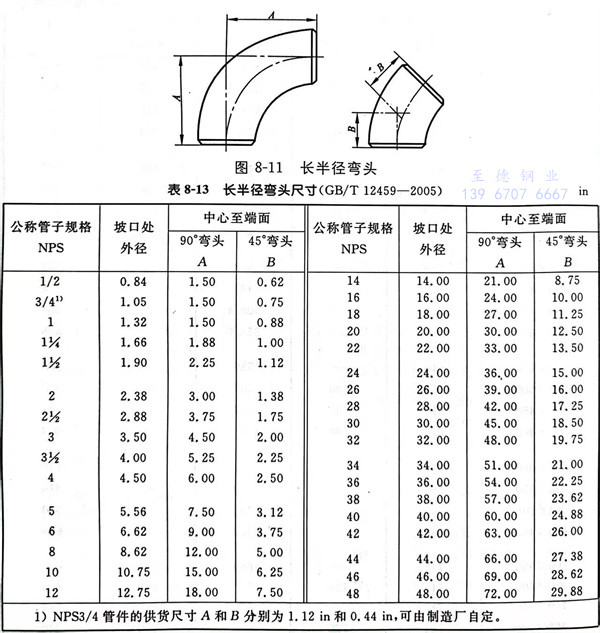

1. 長半(ban)徑彎頭型(xing)式見(jian)圖 8-11，尺寸見(jian)表 8-13 。

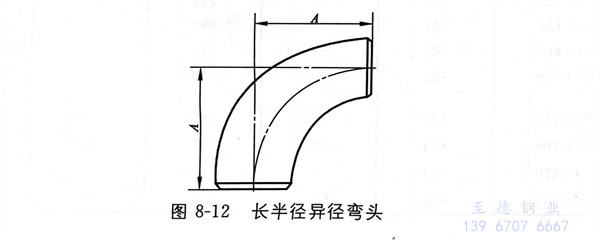

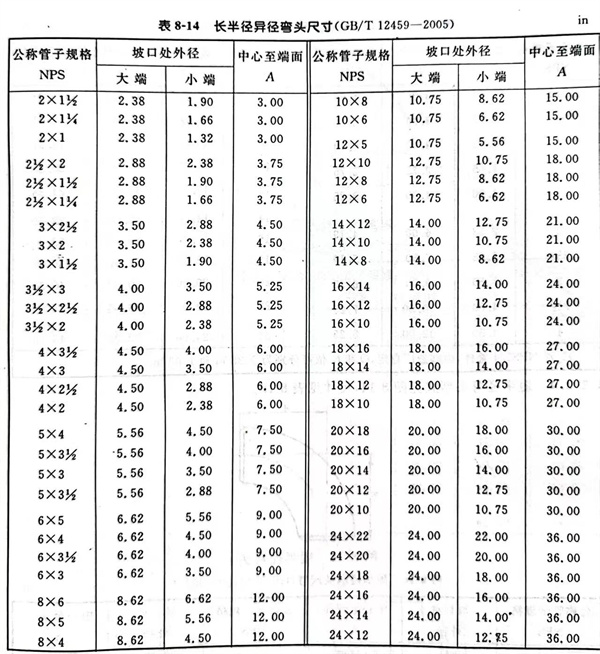

2. 長半徑異徑彎頭型式見圖 8-12，尺(chi)寸見表 8-14 。

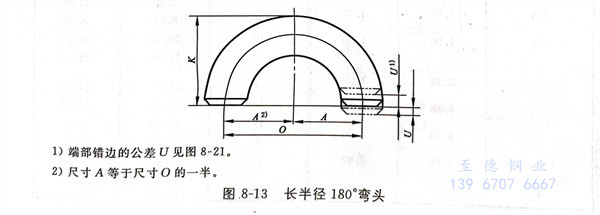

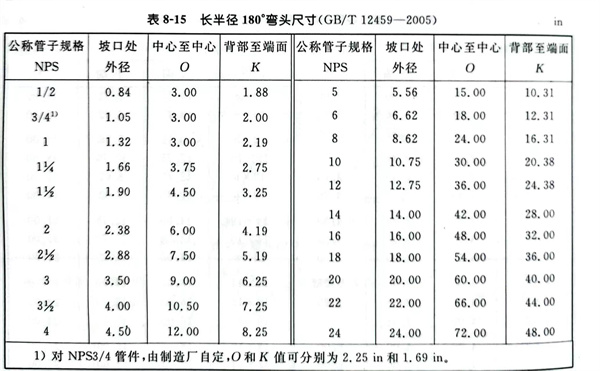

3. 長半(ban)徑180°彎(wan)頭型式見(jian)圖 8-13，尺寸見(jian)表 8-15 。

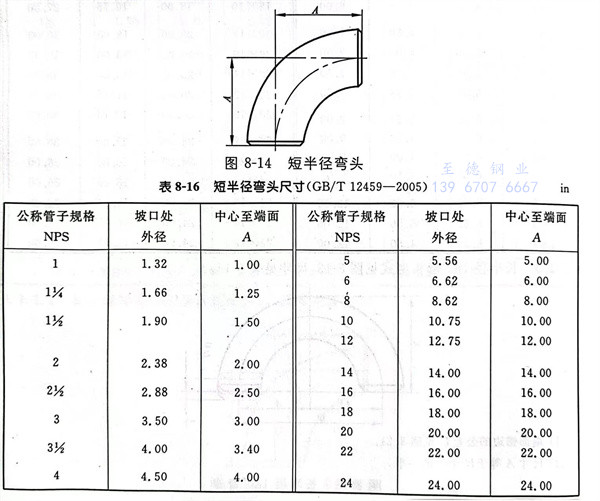

4. 短半徑彎頭型式見圖 8-14，尺寸見表 8-16 。

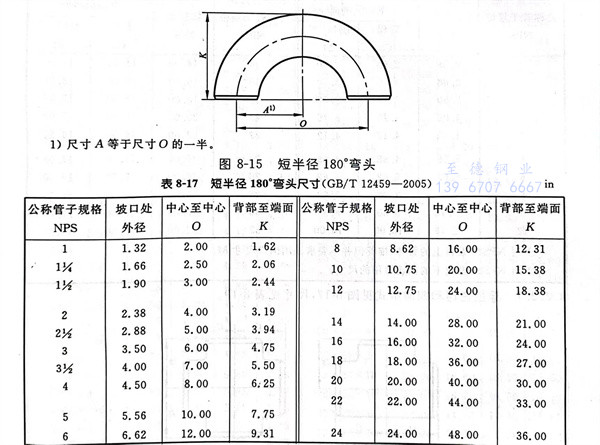

5. 短半徑180°彎頭(tou)型式見(jian)圖 8-15，尺寸(cun)見(jian)表 8-17 。

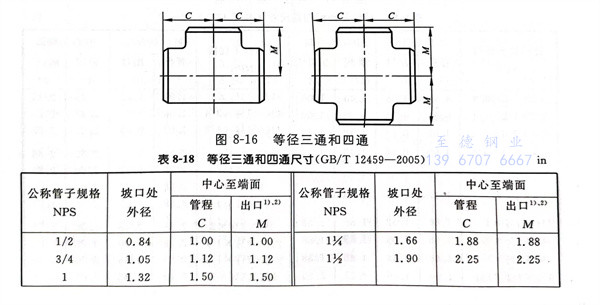

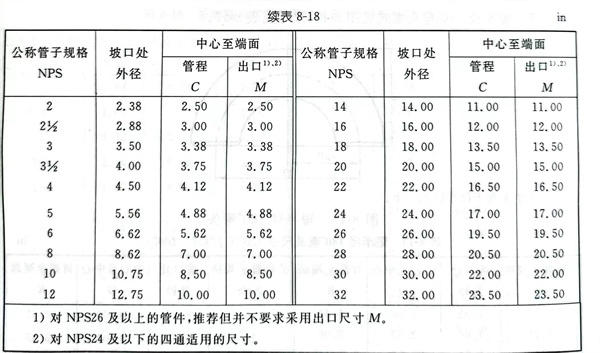

6. 等徑三通和四通型式見(jian)圖 8-16，尺寸見(jian)表 8-18 。

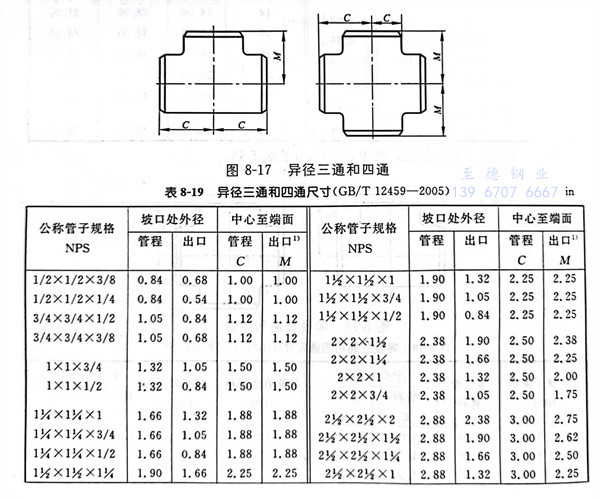

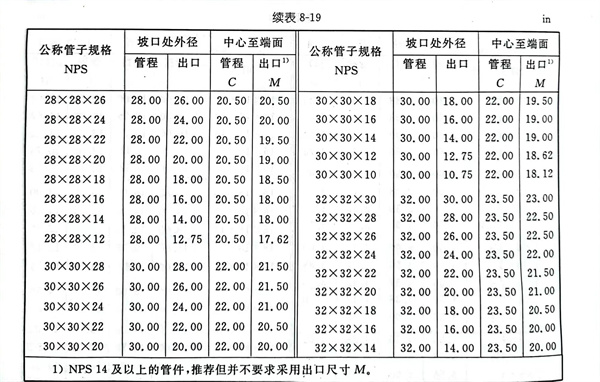

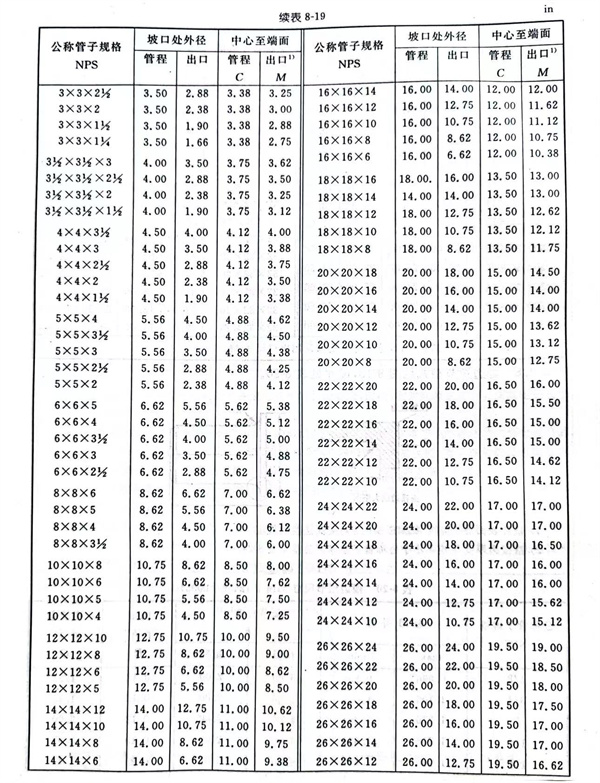

7. 異(yi)徑三通和四通型式見圖 8-17，尺寸見表 8-19 。

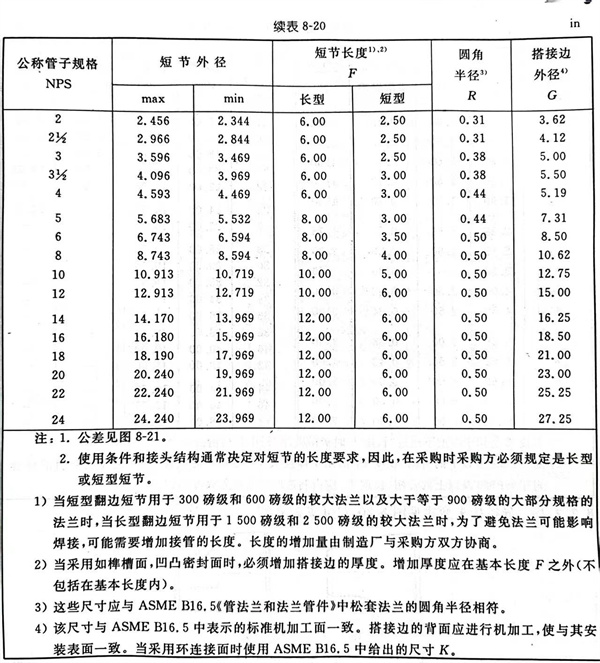

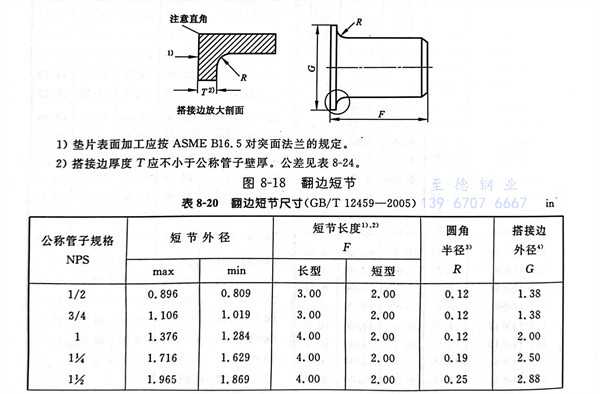

8. 翻邊短節型式見(jian)圖(tu) 8-18，尺寸見(jian)表 8-20 。


注：1．公(gong)差見(jian)圖8-21。

2．使用條件和接頭結構通常決定對短節的長(chang)度要(yao)求(qiu)，因此，在采(cai)購時采(cai)購方必須(xu)規(gui)定是長(chang)型(xing)或短型(xing)短節。

1）當短型(xing)翻(fan)邊(bian)短節用(yong)于300磅(bang)級(ji)和600磅(bang)級(ji)的(de)(de)較大(da)法蘭以及大(da)于等于900磅(bang)級(ji)的(de)(de)大(da)部分規格的(de)(de)法蘭時，當長型(xing)翻(fan)邊(bian)短節用(yong)于1500磅(bang)級(ji)和2500磅(bang)級(ji)的(de)(de)較大(da)法蘭時，為了避免法蘭可(ke)能(neng)影響焊接，可(ke)能(neng)需要增(zeng)加接管的(de)(de)長度。長度的(de)(de)增(zeng)加量由制造(zao)廠與采(cai)購方雙方協商(shang)。

2）當采用如榫槽面(mian)，凹凸(tu)密封(feng)面(mian)時，必須增加搭接邊的厚度(du)。增加厚度(du)應(ying)在基本長度(du)F之外（不包括(kuo)在基本長度(du)內）。

3）這些(xie)尺寸應與ASME B16.5《管法(fa)(fa)蘭和(he)法(fa)(fa)蘭管件》中松(song)套法(fa)(fa)蘭的圓角半徑相符。

4）該尺寸與ASME B16.5中(zhong)表(biao)示的標準(zhun)機加(jia)工面(mian)一(yi)致。搭接邊的背面(mian)應進(jin)行機加(jia)工，使與其安(an)裝表(biao)面(mian)一(yi)致。當采用(yong)環連接面(mian)時使用(yong)ASMEB16.5中(zhong)給出的尺寸K。

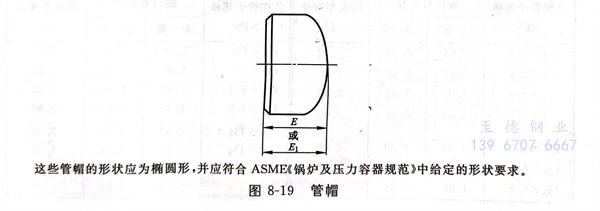

9. 管帽型式(shi)見圖 8-19，尺寸見表(biao) 8-21 。

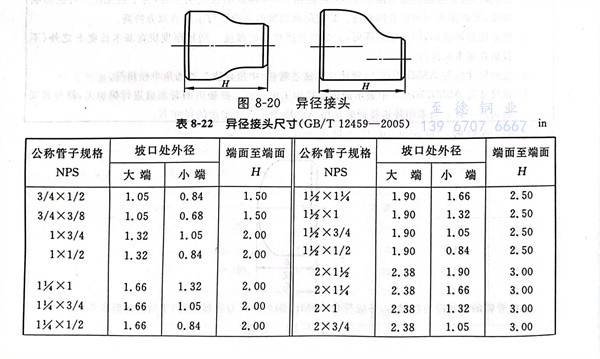

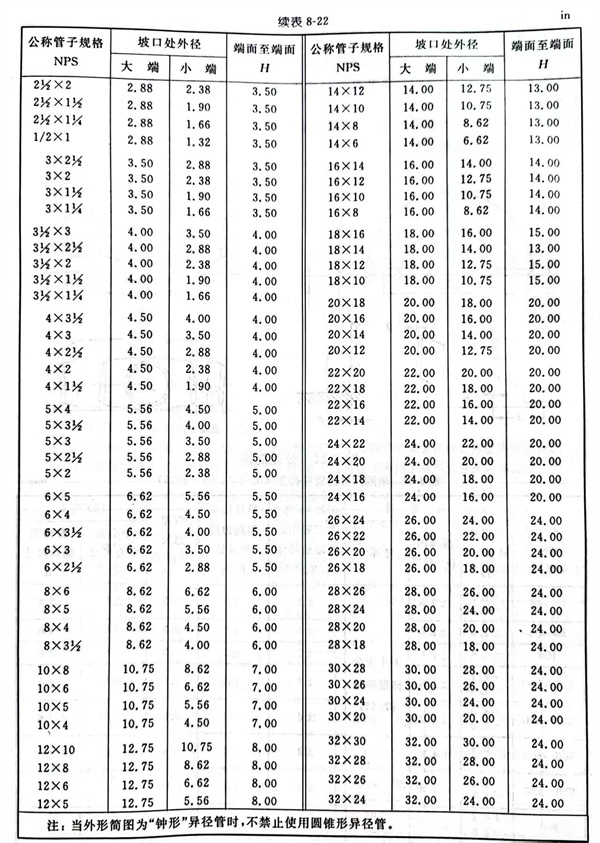

10. 異(yi)徑接頭型式見圖 8-20，尺寸見表 8-22 。
